 Заголовок сообщения: Prodelin 3.8m Ku
Новое сообщениеДобавлено: 31 окт 2018, 19:29
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 25 июн 2018, 17:50
Сообщения: 93
Сегодня решил протестировать длиннофокусную антенну на проф пригодность.
Выставил один из слабых спутников 91.5e с транспондером 12523h.
Результат snr меня, мягко говоря, удивил = 47-49% (dr.hd 1000), что на 10% меньше, чем на прямофокусе 3.6м с рупором от странник.
Измерения проводил с заводским облучателем и японским малощумящим конвертором.

Когда-то мне говорили об этой антенне что для приема сигнала - заводской облучатель не годится.
В итоге с антенны демонтируются волновод, облучатель и конвертор.
Устанавливаю inverto black ultra single на место заводского облучателя и происходит чудо =70% snr (почти 13.4dbm)

Угол раскрыва inverto black ultra почти идеально совпадает с углом раскрыва офсетов andrew/channelmaster, но никак не с проделином.
Заводской облучатель и его положени оптимизированы для передачи и прием заметно хуже, но почему на столько?
Размер облучателя inverto black ultra ничтожно мал для такого диаметра антенны...На сколько примерно может произойти увеличение snr, если
использовать рупор с расфазированной кромкой от ув. странник, например из расчета если будет создан на основании параметра 3-4 длины волны?


Вложения:
2.png [ 313 Кб | Просмотров: 590 ]
1.jpg [ 63.2 Кб | Просмотров: 590 ]
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Prodelin 3.8m Ku
Новое сообщениеДобавлено: 31 окт 2018, 20:02
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 327
Откуда: Днепр
pilot.in.kg писал(а):
.На сколько примерно может произойти увеличение snr, если
использовать рупор с расфазированной кромкой от ув. странник, например из расчета если будет создан на основании параметра 3-4 длины волны?


Ну на этот вопрос, пожалуй кроме Вас ни кто и не ответит :)
Делать нужно однозначно, и кратность в 4-ре длины волны думаю будет оптимальной.
И если бы я для себя кроил подобный рупор, то конвертер бы, для чистоты эксперимента, однозначно взял с голым волноводом, например "инверто-мультиконект"
Естественно, диэлектрический облучатель нужно снять.

Как раз и увидите что дает чистый рупор, без заводского офсетного облучателя.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Prodelin 3.8m Ku
Новое сообщениеДобавлено: 01 ноя 2018, 13:47
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 25 июн 2018, 17:50
Сообщения: 93
Вариант скрешивания IBU с оригинальным облучателем.
Пакистанцы пишут что на 10-15% лучше, чем обычный IBU
https://drive.google.com/file/d/1D22J3_ ... p=drivesdk

Посоветуйте пожалуйста, где в мск прикупить инверто блек твин мультиконнект.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Prodelin 3.8m Ku
Новое сообщениеДобавлено: 01 ноя 2018, 19:52
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1902
Откуда: Запад Украины
Как вариант с Украинского представительства Inverto с розничного магазина вам должны отправить за оплату почты.
https://navisat.prom.ua/p5190613-konver ... -idlb.html

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Prodelin 3.8m Ku
Новое сообщениеДобавлено: 01 ноя 2018, 21:49
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 10:42
Сообщения: 276
pilot.in.kg писал(а):
Помогите пожалуйста с консультацией по такой антенне
viewtopic.php?f=90&t=2176
Прежде всего сделайте обмер антенны и просчитайте её по программе Parabola.
Найдёте точку фокуса в пространстве и точку прицеливания на зеркале.

Сейчас у вас Inverto Black Ultra нацелен точно в центр зеркала, а это неправильно. Целиться нужно в точку G, которая значительно ниже.
Угол раскрыва облучателя IBU 61.5°, что должно хорошо подходить к длиннофокусной антенне:


Если захотите, то сможете сделать на IBU рупор с рассчитанным углом раскрыва зеркала.
С голым волноводом (Инверто мультиконнект) я вам категорически не рекомендую связываться.
Боюсь, что вы можете стать заложником неверного (по моему мнению) заблуждения, что на обычных LNB рупор не даёт эффекта...
Даёт, и ещё как даёт.

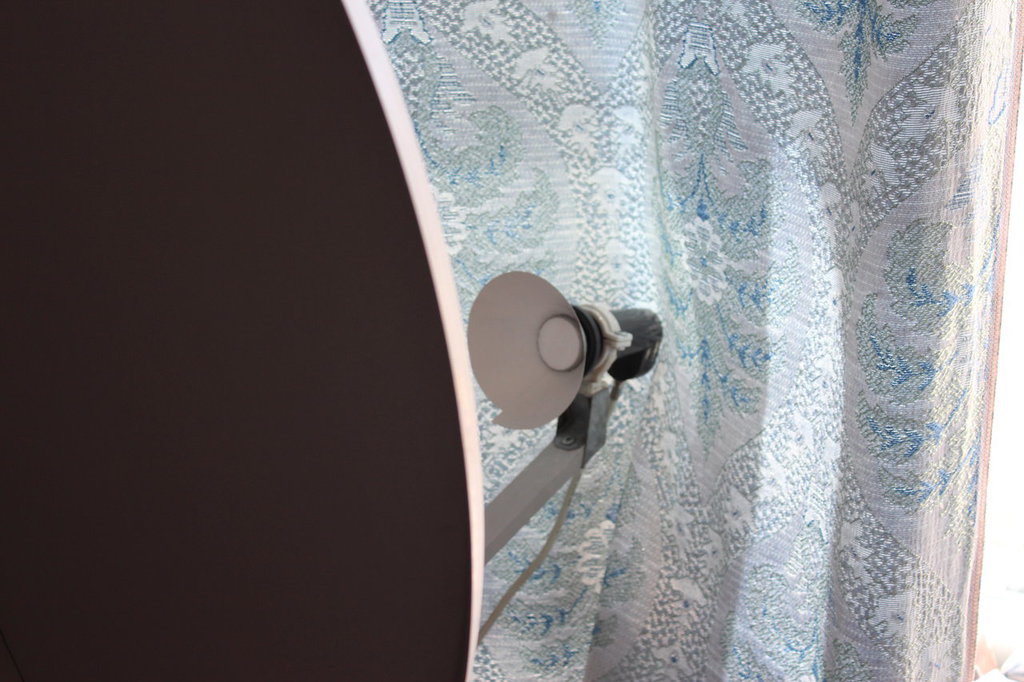

За шторой двойной стеклопакет ( три стекла по 4мм). И через этот "слоёный пирог" на антенну 0.75м вот такой приём Астры 19.2°Е
в комнате:


Для сравнения результаты работы CrazyScan (правда, сканирование шло в 1.7раза медленнее, а найдено на 1 транспондер меньше):


_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Prodelin 3.8m Ku
Новое сообщениеДобавлено: 02 ноя 2018, 12:46
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 25 июн 2018, 17:50
Сообщения: 93
Понял, спасибо, буду измерять и изготавливать рупор.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Prodelin 3.8m Ku
Новое сообщениеДобавлено: 02 ноя 2018, 15:15
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 10:42
Сообщения: 276
pilot.in.kg писал(а):
Понял, спасибо, буду измерять и изготавливать рупор.
Нет, не поняли. Изготавливать рупор я вас не призывал, а предлагал отъюстировать точно Inverto Black Ultra.
Если результат вас не удовлетворит, будем думать дальше.
Двигаться надо step-by-step.

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Prodelin 3.8m Ku
Новое сообщениеДобавлено: 02 ноя 2018, 19:41
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 25 июн 2018, 17:50
Сообщения: 93
странник писал(а):
pilot.in.kg писал(а):
Понял, спасибо, буду измерять и изготавливать рупор.
Нет, не поняли. Изготавливать рупор я вас не призывал, а предлагал отъюстировать точно Inverto Black Ultra.
Если результат вас не удовлетворит, будем думать дальше.
Двигаться надо step-by-step.


Я имел ввиду в общем смысле, что буду двигаться к изготовлению рупора.
Первым делом натяну 2 нити (+ программа парабола) и выставлю конвертор так, чтобы смотрел в необходимую точку. Затем направлю по максимуму на какой нибудь слабый спутник. Еще нужно заказать инверто мультиконнект (сингл и твин), чтобы сразу на голый волновод рупор делать.
Медные листы у меня есть с алиекспресса, но до них могу потренироваться взяв картон от конфетной коробки, покрыв его жидким алюминием с балончика.
Но это займет время, так как договориться чтобы работать с этой антенной тяжеловато.
Думаю раньше у меня своя антенна появится такая. Но опять же, как и с чаннел мастерами, прийдется сначала все стойки и крепления изготавливать с нуля,
а затем переходить к юстировке.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Prodelin 3.8m Ku
Новое сообщениеДобавлено: 03 ноя 2018, 11:14
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 10:42
Сообщения: 276
pilot.in.kg писал(а):
Первым делом натяну 2 нити (+ программа парабола) и выставлю конвертор так, чтобы смотрел в необходимую точку. Затем направлю по максимуму на какой нибудь слабый спутник.
До сих пор правильно, а затем вы перестаёте меня слышать и несёте чушь про конфетную коробку и жидкий алюминий.
pilot.in.kg писал(а):
Еще нужно заказать инверто мультиконнект (сингл и твин), чтобы сразу на голый волновод рупор делать.
Медные листы у меня есть с алиекспресса, но до них могу потренироваться взяв картон от конфетной коробки, покрыв его жидким алюминием с балончика.
Но это займет время, так как договориться чтобы работать с этой антенной тяжеловато.
Бог вам в помощь

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Prodelin 3.8m Ku
Новое сообщениеДобавлено: 03 ноя 2018, 13:35
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 25 июн 2018, 17:50
Сообщения: 93
Понял, пока заказывать инвертомультиконнект не буду, также изготавливать тестовый рупор из картона покрытым жидким алюминием тоже идею исключаю.
Дождусь возможности установить и измерить антенну, отюстировать, а затем буду ждать дальнейших указаний.
