 Заголовок сообщения: Офсетная антенна Ахтырка-{1500х1650}-приём С band-Беларусь.
Новое сообщениеДобавлено: 11 июл 2018, 18:03
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 10:26
Сообщения: 607
Откуда: Беларусь.Минская область
Всем привет в моей новой теме-Приём С band-.
Тесты будут в основном на LNB Dream Tech.C облучателем от Виталия,под угол раскрыва 80-90 градусов.



Yamal 401 - 90° E

Для Харьковской 1.2м судя по старым замерам прошлого года был сигнал неплохой.Спутник-90е.
Вчера проверил на Ахтырке,что-то не то с сигналом.Угол раскрыва наверное другой у Ахтырки.Завтра перепроверю с =блином= и другой=головой.

Замер 16.04.2017г. Антенна 1.2м------Замер 10.07.2018г - Ахтырка 1.5м

---Openbox-820---Openbox-SX6 H----Openbox-820---Openbox-SX6 HD

-3582 L 2850--40%---------49-51%---------42%-----------47-49%
-3588 L 4285--24%---------11-13%---------19%-----------8%-днём,вечером-27%
-3592 L 2850--58%---------81%------------32-34%--------35-40%
-3598 L 5925--30%---------31-40%---------28-30%--------15-17%-/-вечером-25%
-3603 R 3300--98%---------96%----------------------------33-37%
-3604 L 2626--68%---------83%------------61%------------75-77%
-3617 R 1849---------------1-4%---------------------------3-5%
-3617 L 3038--50%---------55-63%---------22%------------5-7%
-3644 L 28000-52%---------70-73%---------69%------------89-90%
-3674 L 17500-47%---------53-55%---------61%------------89-91%
-3836 L 14815-23%-------- 15-19%------3837 L 16667 -test-0%
-3907 L 2850--46%---------51-53%---------34-36%---------31-33%
-3919 L 3000--50%---------53%------------18%-------------5%
-3923 L 2850--40%---------41%------------21%-------------11-13%-днём,вечером-27-35%
-3969 L 22222-12%---------0%-------------13-14%----------0%

----------------------------------------------------- Т2-М1
-----------------------------------------------3871 L 3600 - 60%
-----------------------------------------------4046 L 15284-87%
-----------------------------------------------4070 L 3610--51%
-----------------------------------------------4074 L 3600--38%
-----------------------------------------------4144 L 14990-65%

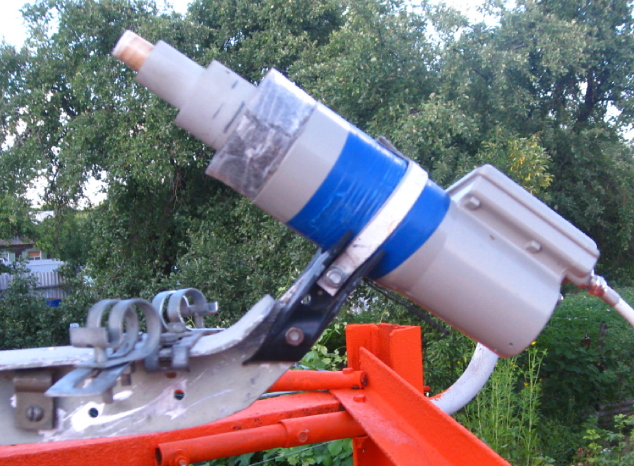

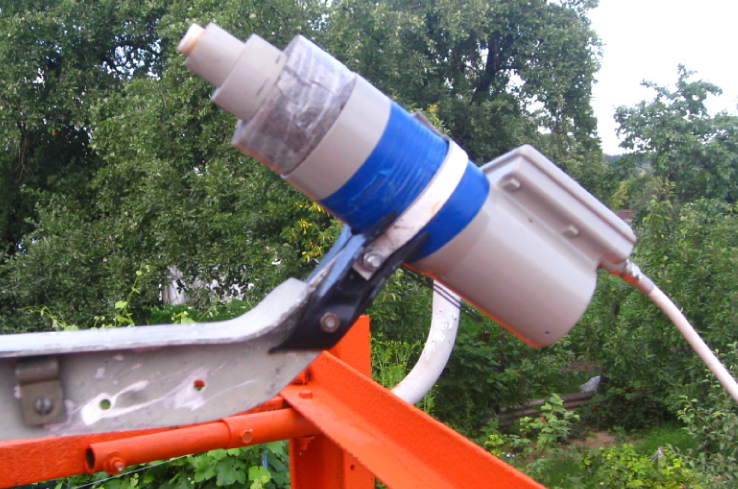

Вот так придумал чтоб закрепить LNB.Родной крепёж не подходит под С =голову=.










Продолжение следует...

_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетная антенна Ахтырка-{1500х1650}-приём С band-Беларусь.
Новое сообщениеДобавлено: 11 июл 2018, 18:18
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1792
Откуда: Запад Украины
Привет,Fleet449,спасибо за тесты.
Все это обьясняется тем,что ты опять неправильно размеры выставил облучателя-это видно на твоём фото.
viewtopic.php?p=5101#p5101
У этой антенны угол раскрыва 90 градусов,соответственно этот девайс подходит с теми размерами на которых указаны метки красным цветом которые указаны на облучателе.

Вот так он должен выглядеть с виду на твоей антенне

Транспондер 3969 у тебя должен работать,также и 4026 L,4106 R(4126 слабо,но должно цеплятся на грани)
И прицелься конвертером чуть ниже центра антенны ,а потом настраивай.
Попробуй пожалуйста еще раз!

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетная антенна Ахтырка-{1500х1650}-приём С band-Беларусь.
Новое сообщениеДобавлено: 12 июл 2018, 22:17
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 10:26
Сообщения: 607
Откуда: Беларусь.Минская область
Yamal 401 - 90° E

Ты прав Виталий,сегодня подправил точно под размер и сигнал подрос.А вот 3969 L 2222 - 0%.На Опенбоксе 820-подрос только на 2%.


Замер 16.04.2017г. Антенна 1.2м------Замер 10.07.2018г - Ахтырка 1.5м---------11.07.2018г

---Openbox-820---Openbox-SX6 H----Openbox-820---Openbox-SX6 HD--------------------Openbox-SX6 HD

-3582 L 2850--40%---------49-51%---------42%-----------47-49%--------------------------51-55%

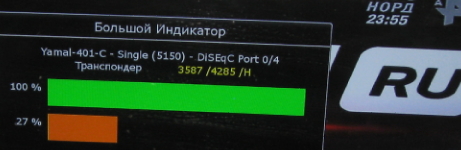

-3588 L 4285--24%---------11-13%---------19%-----------8%-днём,вечером-27%-------31-35%
-3592 L 2850--58%---------81%------------32-34%--------35-40%--------------------------32-37%
-3598 L 5925--30%---------31-40%---------28-30%--------15-17%-/-вечером-25%------15-20%
-3603 R 3300--98%---------96%----------------------------33-37%--------------------------51-55%

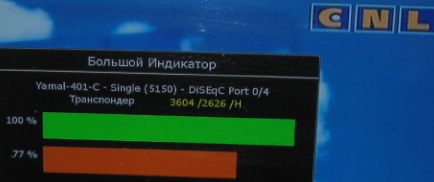

-3604 L 2626--68%---------83%------------61%------------75-77%--------------------------81-83%
-3617 R 1849---------------1-4%---------------------------3-5%-----------------------------4-6%
-3617 L 3038--50%---------55-63%---------22%------------5-7%-----------------------------5-11%
-3644 L 28000-52%---------70-73%---------69%------------89-90%-------------------------91%

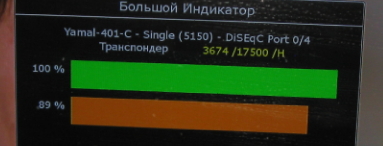

-3674 L 17500-47%---------53-55%---------61%------------89-91%-------------------------91%
-3836 L 14815-23%-------- 15-19%------3837 L 16667 -test-0%
-3907 L 2850--46%---------51-53%---------34-36%---------31-33%-------------------------17-23%
-3919 L 3000--50%---------53%------------18%-------------5%-------------------------------4-5%
-3923 L 2850--40%---------41%------------21%-------------11-13%-вечером-27-35%-----41%
-3969 L 22222-12%---------0%-------------13-14%----------0%-------------------------------0%

----------------------------------------------------- Т2-М1
-----------------------------------------------3871 L 3600 - 60%------------------------------60-63%
-----------------------------------------------4046 L 15284-87%------------------------------65-73%
-----------------------------------------------4070 L 3610--51%------------------------------60-63%
-----------------------------------------------4074 L 3600--38%------------------------------33-37%
-----------------------------------------------4144 L 14990-65%------------------------------55-61%
-------------------------------------------------------------------------4957 L 3601----------29-37%
-------------------------------------------------------------------------4026 L 14990---------0-29%

-фото не делал,цифры все реальные-сигнала.
===============================================

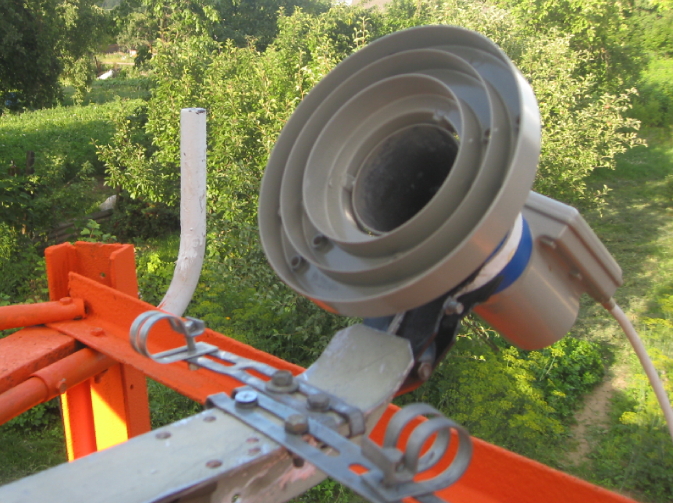

Проверил заодно и родную комплектацию LNB c =блином=.


-прикрепил и планки для мультифидов.


--Openbox-820-----Openbox-SX6

-3582 L 2850--25%---------13-20%
-3588 L 4285--20%---------6%
-3592 L 2850--23%---------13-17%
-3598 L 5925--17%---------4%
-3604 L 2626--42%---------54%
-3644 L 28000-54-56%------75-80%
-3674 L 17500-49%---------70-73%
-3907 L 2850--27%---------9%
-3919 L 3000--12%---------0%
-3923 L 2850--19%---------1%
-3969 L 22222--0%---------0%

_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетная антенна Ахтырка-{1500х1650}-приём С band-Беларусь.
Новое сообщениеДобавлено: 12 июл 2018, 22:31
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1792
Откуда: Запад Украины
Fleet449 спасибо за терпение!
Еще один момент который также есть по ссылке это:
Самая меньшая трубка(или стежень 16мм)-если мы используем облучатель в центре,тогда утопи его на 5мм в трубе 25-той-это даст еще %
И попробуй подстроится антенной чисто по трансу 3969 и после чуть прокручивая облучатель (которые одновременно регулирует деполяризатор) по оси где следя за шкалой чуть углубляя его.Возможно некоторые сильные трансы чуть упадут,но 3969 должен вытянуться.

Эх,вам бы еще Дримчеч т22 именно 12к,просто не знаю характеристику вашего конвертера...

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетная антенна Ахтырка-{1500х1650}-приём С band-Беларусь.
Новое сообщениеДобавлено: 12 июл 2018, 23:16
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 10:26
Сообщения: 607
Откуда: Беларусь.Минская область
Виталий.утапливал я эту малую трубку,сигнал был хуже.Сегодня вечером успел ещё и настроить 96.5е.Завтра утоплю малую трубку и перепроверю 96.5е./ крутану и на 90е,проверю частоту 3969 /

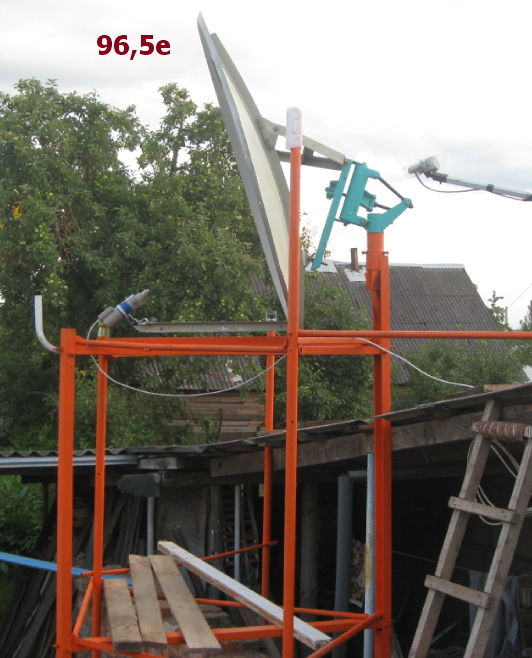

Express-AM33 - 96.5° E

Спутник висит низко в моей местности-Elevation angle-4,3 градуса.Принял нормально,но сигнал в течении минуты гуляет прилично.

---Замер 16.04.2017 г. Антенна 1.2м -----------11.07.2018 г.-Ахтырка-1.5 м.

------Openbox-820----Openbox-SX6 HD-----Openbox-820----Openbox-SX6 HD
-3675 R 33483-35-41%-------49%-------------63-68%----------75-89%
-3817 R 4270-----------------1%---------------24%-------------1%
-3838 R 3230-----------------1-2%-------------28%-------------5-20%
-3843 R 3230-----------------1%---------------17%-------------0%
-3875 R 33483----------------43%-------------------------------57-81%
---------------------------------3758 R 4340----27%------------0%
---------------------------------4108 R 4275----14%------------0%
---------------------------------4175 R 3294----12%------------0%







========================================================

Зацепил и одну частоту спутника 98е. Завтра проверю ради спортивного интереса.
-3632 L 10000 - 1%.


_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетная антенна Ахтырка-{1500х1650}-приём С band-Беларусь.
Новое сообщениеДобавлено: 14 июл 2018, 23:22
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 10:26
Сообщения: 607
Откуда: Беларусь.Минская область
Yamal 401 - 90° E

-спасибо подсказке Виталий,улучшился немного сигнал.А ещё проблема была,я близко подвинул =голову=,отжал гайку и примерно на пару см.отодвинул её.

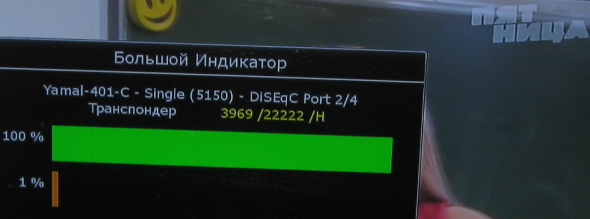

-на Опенбоксе-820 максим вытянул 21-25%-качество- с 3969.Картинку не рвёт.




Спасибо погоде, сегодня у нас после обеда отличное небо для настройки антенны было,не сравнить с вчерашнем ливнем.Проверил С диапазон в ливень-сигнал упал только на половину.Просто прелесть,не сравнить с Ku- на 90е-0% было.




14 июля 2018 г.
-----Openbox-820---Openbox-SX6

-3582 L 2850---41%---------45%
-3588 L 4285---28%---------23-27%
-3592 L 2850---36%---------35-43%
-3598 L 5925---28%---------21-23%
-3604 L 2626---55%---------69-80%
-3617 L 3038---20%---------2-6%
-3644 L 28000--72-74%-----91%
-3674 L 17500--71%---------91%
-3907 L 2850---28%---------25-33%
-3919 L 3000---26%---------21-23%
-3923 L 2850---55%---------70-80%
-3969 L 22222--21-25%-----1-4%

-3603 R 3300----------------55-63%
-3617 R 1849----------------7-15%
-3683 R 3600----------------43-45%

---- Т2-М1
-3871 L 3600 ---80%
-4026 L 14990--45-47%
-4046 L 15284--70-75%
-4070 L 3610---71-75%
-4074 L 3600---55-60%
-4144 L 14990--65-69%
-4057 L 3601---33-40%

-3981 R 3600---40-43%
-4106 R 14990--73-75%
-4126 R 15284--0%- 30-40%-долго рес.думает- но открывает частоту.

_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетная антенна Ахтырка-{1500х1650}-приём С band-Беларусь.
Новое сообщениеДобавлено: 15 июл 2018, 10:48
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1792
Откуда: Запад Украины
Саша -спасибо Тебе за упорство-Респект!Я так понял с этого конвертера ты выжал максимум.
Я более чем уверен если у тебя поставить Дримтек Т22 12к результат был-бы еще выше-это гарантия.

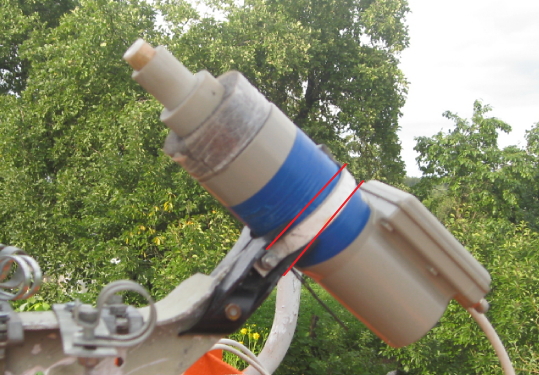

Кстати по возможности попробуй еще надеть от сухого моющего (желательно белого) защитный колпак,он еще даст ещё от 1 до 3% по опену 820му.(только после того как высыпал порошок нужно промыть и просушить внутри)

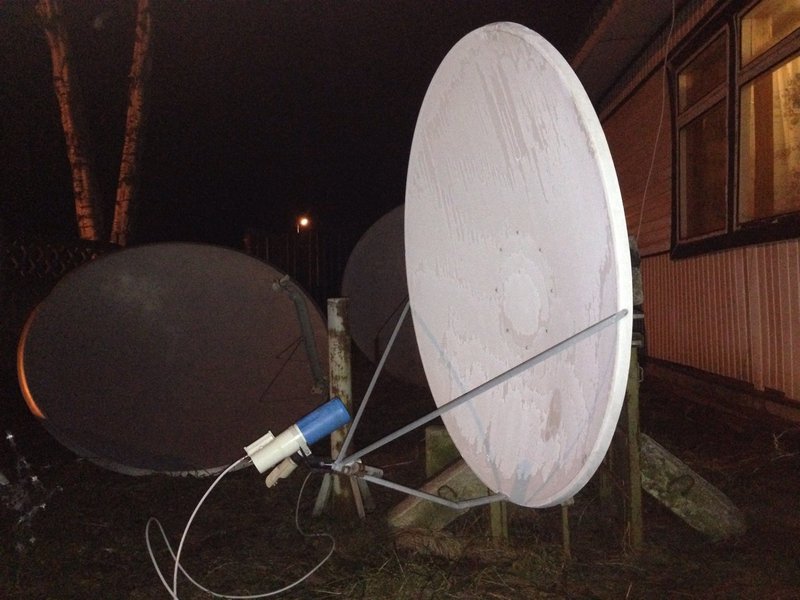

Вова использовал синий как видно на его фото и результат тоже видел,хотя я повторю ,что сторонник белых колпаков,так как цветные могут вносить иногда затухания.


_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетная антенна Ахтырка-{1500х1650}-приём С band-Беларусь.
Новое сообщениеДобавлено: 15 июл 2018, 13:50
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 10:26
Сообщения: 607
Откуда: Беларусь.Минская область
Благодарю Виталий и за помощь в настройке.Постараюсь купить такую LNB.Колпак пластиковый белый найду и установлю.
Купил 3 =головы= новые GI-211-/ с шумом 0,1db/ для мультифидов.На антенне-только новое надо проверять.
Вчера сдалал 2 мультифида.Сейчас открою тему.
Когда антенна была в точке 96.5е,крутанул пару оборотов на 98е. Принял 1 частоту,можно было-бы и больше сигнал поднять,но поленился рес.Опенб.SH6 подключать и точно настраивать.

ChinaSat 11 - 98° E



_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетная антенна Ахтырка-{1500х1650}-приём С band-Беларусь.
Новое сообщениеДобавлено: 19 июл 2018, 20:47
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 10:26
Сообщения: 607
Откуда: Беларусь.Минская область
vitalik19 писал(а):
Кстати по возможности попробуй еще надеть от сухого моющего (желательно белого) защитный колпак,он еще даст ещё от 1 до 3% по опену 820му.(только после того как высыпал порошок нужно промыть и просушить внутри)
Вова использовал синий как видно на его фото и результат тоже видел,хотя я повторю ,что сторонник белых колпаков,так как цветные могут вносить иногда затухания.

-Виталий,белый не нашёл пока, а вот чырвоных-аж 3 шт.нашёл.Проверил на 90е,сигнал и не подрос и не упал...
У меня вопрос к тебе Виталий.Сейчас на Ахтырке установил 74,7e.KU отлично работает-сигнал под 100%.=С=- LNB установлю и нужно как ты говорил вынуть внутреннюю пластину.Какие дальше с V-H линейные частоты действия. Таже настройка что и R-L круговая-...?



_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетная антенна Ахтырка-{1500х1650}-приём С band-Беларусь.
Новое сообщениеДобавлено: 19 июл 2018, 20:57
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1792
Откуда: Запад Украины
Привет Саша,колпак я имел введу вот такой примерно

Что касаемо линейной Си пробуйте 68е viewtopic.php?p=7039#p7039 ,на 66 борту 4016 V 30000
и 37w viewtopic.php?f=127&t=1393&p=7656#p7656

для начала,только будьте внимательны проворачивая голову по оси.

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 12 ]  На страницу 1, 2  След.

Часовой пояс: UTC + 2 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 3


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Template made by DEVPPL -
Рекомендую создать свой форум бесплатно на http://4admins.ru

Русская поддержка phpBB
