 Заголовок сообщения: Re: Спутниковая прямофокусная антенна МАВО 180см для KU-С Band
Новое сообщениеДобавлено: 05 ноя 2017, 19:17
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 286
Откуда: Днепр
Устанавливаю на место "ромашки" такое же зеркало


Так как спицы пригнили к крепежу на мертво, то снять при демонтаже их не удалось, и пришлось согнуть, чтобы пройти в дверные проемы при заносе на крышу


Но если честно они изначально имели вид "затрапезный" и ржавый крепеж просто телепался в отверстиях зеркала
Для удаления этого безобразия пришлось воспользоваться одноименным "болгарским" инструментом, от которого до сих пор в ушах звенит :mrgreen:
После чего отмыл зеркало обычной мочалкой с водой. Краска как мел сошла с водой и грязью почти до алюминия.


_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая прямофокусная антенна МАВО 180см для KU-С Band
Новое сообщениеДобавлено: 05 ноя 2017, 20:20
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1786
Откуда: Запад Украины
Антенна в хорошем состоянии.Видно сразу,что она из последних партий так как сам прижимной задний обод подвес меньшего размера (и значительно легче первоночального) viewtopic.php?p=1053#p1053 который шел универсально как на офсеты 164см(185) так и на прямофокусы 180см Мабо.
Антенна легко ровняется с помощью нитей и спицы можно заменить на новые примерно аналогичные! Далее главное упорство!!!

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая прямофокусная антенна МАВО 180см для KU-С Band
Новое сообщениеДобавлено: 09 ноя 2017, 20:32
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 06 дек 2016, 16:58
Сообщения: 11
Антенна приедет в эту субботу. Конвертор буду исспользовать GCF-2106.
vitaliл19 - а где Вы заказывали держатель для конвертора?


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая прямофокусная антенна МАВО 180см для KU-С Band
Новое сообщениеДобавлено: 09 ноя 2017, 23:02
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 май 2015, 17:26
Сообщения: 310
satlybitel писал(а):
Антенна приедет в эту субботу. Конвертор буду исспользовать GCF-2106.
vitaliл19 - а где Вы заказывали держатель для конвертора?


если про Си - они самодельные

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая прямофокусная антенна МАВО 180см для KU-С Band
Новое сообщениеДобавлено: 09 ноя 2017, 23:32
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1786
Откуда: Запад Украины
satlybitel писал(а):
Антенна приедет в эту субботу. Конвертор буду исспользовать GCF-2106.
vitaliл19 - а где Вы заказывали держатель для конвертора?

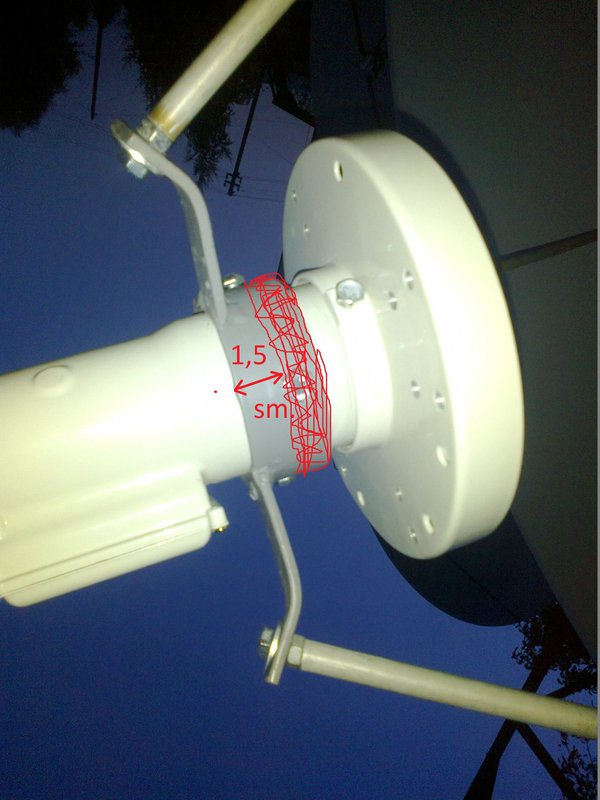

Делал мастер (недочеты учтены где ширина трубы лучше 1,5см,для лучшей оптимизации конвертора и регулировки облучателя и у меня на всех фото 3см,но лучше 1,5см)

Изображение Изображение

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая прямофокусная антенна МАВО 180см для KU-С Band
Новое сообщениеДобавлено: 10 ноя 2017, 06:38
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 янв 2017, 15:39
Сообщения: 134
Когда головка фиксируется тремя болтами, то может появиться некоторый люфт (если внутренний диаметр кольца много больше наружного диаметра корпуса головки). Разве что надо делать кольцо точно по размеру корпуса головки, но тогда и 3 болта не нужно, хватит и одного.
Мне больше по душе использование хомутов, когда головка в нем фиксируется более стабильно. Причем, если сделать вкладыш, то вместо Ц головки можно устанавливать Ку головку.


Вложения:
IMG_20170731_141837 (Large) (Small).jpg
IMG_20170731_141837 (Large) (Small).jpg [ 95.42 Кб | Просмотров: 455 ]
IMG_20170521_164634 (Large) (Small).jpg
IMG_20170521_164634 (Large) (Small).jpg [ 233.94 Кб | Просмотров: 455 ]
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая прямофокусная антенна МАВО 180см для KU-С Band
Новое сообщениеДобавлено: 10 ноя 2017, 20:08
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 10:42
Сообщения: 214
.
vitalik19, на вашем чертеже есть существенная ошибка. Углы между "ушами" все равны 120*.
Если делать по-вашему, LNB будет хоть немного, но перекошен...

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая прямофокусная антенна МАВО 180см для KU-С Band
Новое сообщениеДобавлено: 10 ноя 2017, 21:57
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1786
Откуда: Запад Украины
Если делать все ровно,почему LNB будет перекошен?

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая прямофокусная антенна МАВО 180см для KU-С Band
Новое сообщениеДобавлено: 10 ноя 2017, 22:15
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 янв 2017, 15:39
Сообщения: 134
vitalik19 писал(а):
Если делать все ровно,почему LNB будет перекошен?
Было чтобы ровно, углы должны быть по 120*, а не 135+135+90=360 :D


Вложения:
ugli (Small).jpg
ugli (Small).jpg [ 50.78 Кб | Просмотров: 399 ]
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая прямофокусная антенна МАВО 180см для KU-С Band
Новое сообщениеДобавлено: 10 ноя 2017, 22:24
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1786
Откуда: Запад Украины
:D ну это же понятно изначально,что три точки поровну..но признаю что на рисунке это неуказанно и не правильно изображено...На будущее учту. Большое спасибо! 8-)
Все остальные размеры актуальны под держатель Си диапазона для прямофокусной антенны Мабо 180см.
