 Заголовок сообщения: Спутниковая секторная антенна "EUROSTAR" 240 см
Новое сообщениеДобавлено: 12 май 2018, 17:47
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 03 июл 2017, 10:17
Сообщения: 16

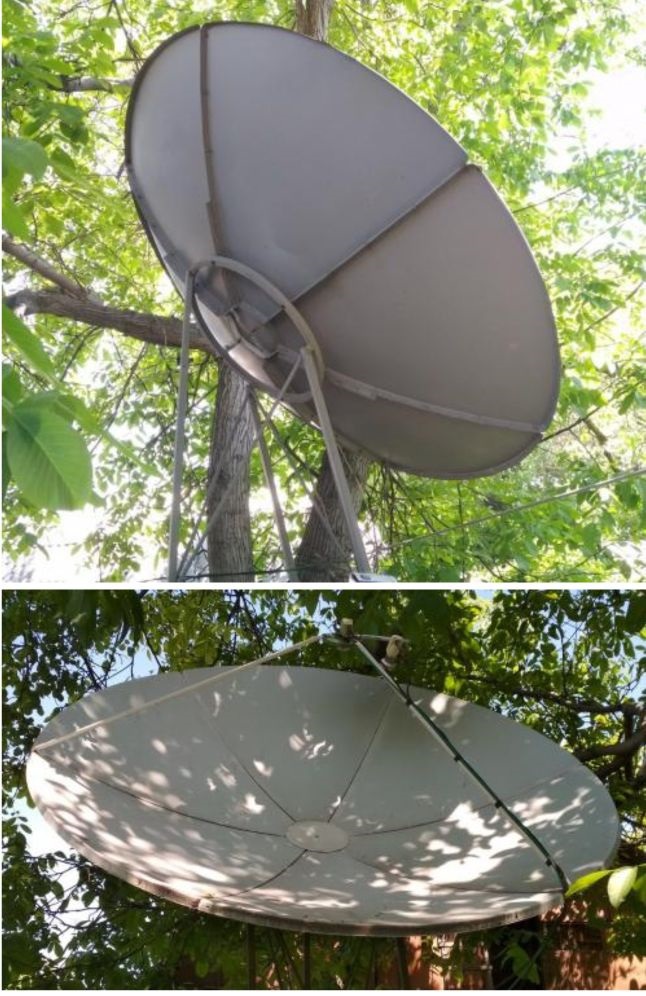

Всем привет! сегодня приобрел тарелку "EUROSTAR" 220 см. лепистковая, как сказал бывший владелец направляющие держателя конвертера не родные, но имеют размеры оригинала. Есть ли у кого такая антенна и если не трудно укажите точные размеры длины направляющих



Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Спутниковая секторная антенна "EUROSTAR" 240 см
Новое сообщениеДобавлено: 12 май 2018, 18:03
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 14 янв 2017, 15:39
Сообщения: 117
Ну так бывший владелец ведь сказал что штанги имеют размеры оригинала! Посчитай положение фокуса антенны и проверь положение конвертера. Так же попробуй подвигать конвертер ближе/дальше от антенны и если сигнал уменьшается в обоих случаях, то все нормально. Не забывай еще подрегулировать skew (поворот вокруг своей оси) головки. И фото не забудь показать :D


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Спутниковая секторная антенна "EUROSTAR" 240 см
Новое сообщениеДобавлено: 12 май 2018, 19:06
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 03 июл 2017, 10:17
Сообщения: 16
RimaNTSS писал(а):
Ну так бывший владелец ведь сказал что штанги имеют размеры оригинала! Посчитай положение фокуса антенны и проверь положение конвертера. Так же попробуй подвигать конвертер ближе/дальше от антенны и если сигнал уменьшается в обоих случаях, то все нормально. Не забывай еще подрегулировать skew (поворот вокруг своей оси) головки. И фото не забудь показать :D

Спасибо! и сорян, повелся на написанное продавцом сообщение и весь тырнет облазил в поисках 220см, взял рулетку пошел мерить свой как оказалось один лист равен 115 см это уже 230 см и плюс круг в центре с колпаком итого 240 см. а у него фокусное расстояние 91,5 мм
Всем спасибо!


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая секторная антенна "EUROSTAR" 240 см
Новое сообщениеДобавлено: 07 июл 2018, 19:59
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 03 июл 2017, 10:17
Сообщения: 16
Продолжение с окончательной установкой на 40е выложу позже. Вся проблема в данной крыше недостаток места и запрет на продырявливание кровли крыши. Также очень много железных растяжек от кабельных операторов ТВ


Вложения:
20.jpg [ 165.01 Кб | Просмотров: 375 ]
19.jpg [ 204.33 Кб | Просмотров: 375 ]
18.jpg [ 185.08 Кб | Просмотров: 375 ]
17.jpg [ 241.76 Кб | Просмотров: 375 ]
16.jpg [ 290.84 Кб | Просмотров: 375 ]
Комментарий к файлу: вид снизу, как нижняя часть прикручивается к верзней части основания тем самым сильнее прижимаются две части
15.jpg [ 137.87 Кб | Просмотров: 375 ]
14.jpg [ 322.57 Кб | Просмотров: 375 ]
Комментарий к файлу: так как на кровле нельзя делать ни одной дырки, для избежания продавливания металлом от основания кровли, были вставлены оцинкованные листы под каждое место плотного прижатия
13.jpg [ 149.68 Кб | Просмотров: 375 ]
12.jpg [ 280.57 Кб | Просмотров: 375 ]
11.jpg [ 78.21 Кб | Просмотров: 375 ]
10.jpg [ 94.68 Кб | Просмотров: 375 ]
9.jpg [ 114.51 Кб | Просмотров: 375 ]
Комментарий к файлу: после прикручивания основы покраска черной матовой краской с баллончика.
8.jpg [ 85.72 Кб | Просмотров: 375 ]
7.jpg [ 275.35 Кб | Просмотров: 375 ]
Комментарий к файлу: Покрытие грунтовкой что советовал Vitalik19
6.jpg [ 150.51 Кб | Просмотров: 375 ]
Комментарий к файлу: места на крыше для нормального вращения практически нет, железные растяжки от кабельного оператора тв очень близко к антенне
5.jpg [ 284.59 Кб | Просмотров: 375 ]
4.jpg [ 329.01 Кб | Просмотров: 375 ]
3.jpg [ 317.22 Кб | Просмотров: 375 ]
Комментарий к файлу: Подгонка нарезанных частей сдвоенного уголка
2.jpg [ 322.04 Кб | Просмотров: 375 ]
1.jpg [ 107.41 Кб | Просмотров: 375 ]
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая секторная антенна "EUROSTAR" 240 см
Новое сообщениеДобавлено: 07 июл 2018, 21:11
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 03 июл 2017, 10:17
Сообщения: 16
Вот окончательный результат, следующий этап, это усиление, так как, частенько бывают очень сильные порывы ветра


Вложения:
38.jpg [ 364.96 Кб | Просмотров: 352 ]
37.jpg [ 44.32 Кб | Просмотров: 352 ]
36.jpg [ 95.57 Кб | Просмотров: 352 ]
35.jpg [ 125.4 Кб | Просмотров: 352 ]
34.jpg [ 86.05 Кб | Просмотров: 352 ]
33.jpg [ 49.13 Кб | Просмотров: 352 ]
32.jpg [ 75.75 Кб | Просмотров: 352 ]
31.jpg [ 213.16 Кб | Просмотров: 352 ]
30.jpg [ 170.42 Кб | Просмотров: 352 ]
29.jpg [ 70.34 Кб | Просмотров: 352 ]
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая секторная антенна "EUROSTAR" 240 см
Новое сообщениеДобавлено: 08 июл 2018, 11:06
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1677
Откуда: Запад Украины
Всё красиво.Скажите крепление жесткое для антенны 240см?Я имею в веду опорные планки?
Ну и интересно увидеть ваши сигналы на эту антенну в Бишкеке с 40еС !

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая секторная антенна "EUROSTAR" 240 см
Новое сообщениеДобавлено: 08 июл 2018, 12:42
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 03 июл 2017, 10:17
Сообщения: 16
vitalik19
Приветствую! да, крепление получилось более прочнее чем предполагалось, когда только на бумаге была схема я рассчитывал что сама рама зафиксируется только при полном закручивании всех болтов. Но в ходе процесса предварительной установки выяснилось даже закрутив болты без гаечного ключа не в натяг двинуть всю раму даже без самой тарелки не получилось ни на мм, и это при том что снизу по местам непосредственного контакта рамы с кровлей были проложены заранее нарезанные жестяные листы. то есть должна была скользить. Напомню что рама из сдвоенного уголка, толщина металла 4 мм. И кстати только на днях открыл для себя существование высоких гаек, я не знаю как они называются и продавец не знал, вообщем вместо одной гайки и контр гайки в этой штуке примерно 4 гайки, резьбу точно не сорвет и плюс она цельная.
По такой же схеме сейчас варю вторую раму для антенны KTI 3,04 метра, только там конечно рама очень большая и вес только рамы без стойки примерно 60-70 кг и эта махина будет прикручиваться снизу и стягиваться, если таз и улетит то только вместе с крышей.



phpBB [youtube]


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая секторная антенна "EUROSTAR" 240 см
Новое сообщениеДобавлено: 08 июл 2018, 18:09
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 11 июн 2015, 18:38
Сообщения: 72
Откуда: Кыргызстан, г.Бишкек
Pro100man
Спасибо, земляк, что наглядно продемонстрировал ситуацию с помехами в С-бэнд в Бишкеке! На крыше многоэтажки мультиплексы на 3665 и 3685 зарезаны под корень. У меня, в частном секторе(3,5-4 метра от "пола") худо-бедно шли оные на такой таз: viewtopic.php?p=5527#p5527
На мой взгляд, ежели не шибко нужны регионалки, то можно попробовать 53-й борт -- на 2,4м сигнал много бодрее, нежели на 40-м: viewtopic.php?p=7910#p7910

_________________
1,8мХ2(лопух и прямофокусный монолит) -103Е-ку; 96Е-С; 90Е-С(ф)//90Е-ку; 85Е-ку(ф); 75Е-ку; 70,5Е. 1,2м(офсет) - 56Е(ф); 42Е. 2,4м(лопух) - 40Е-С(ф); 46Е-ку. Openbox SX6; GI 8120; Skybox 2010HD; U2C DenysН.265.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая секторная антенна "EUROSTAR" 240 см
Новое сообщениеДобавлено: 09 июл 2018, 11:37
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 03 июл 2017, 10:17
Сообщения: 16
vlad_kg
Спасибо! Да я этот таз только для одного канала и ставил, вот только на деле он особо не отличается от всех остальных бесплатных, вообщем теперь как вы и говорите лучше будет на 53й развернуть, так хоть сопротивление ветровое меньше будет ))
А насчет вашего поста о ржавых подтеках на тазе, очень легко уходят от растворителя, я как то центральную часть 99 см тарели зачищал, уже 3й год пошел, нормальная чистая и даже какули голубинные после дождика сходят.


Вернуться к началу
 Профиль Отправить личное сообщение
