Стал обладателем этого чуда техники.
В комплекте только зеркало и самодельный подзеркальник из уголка

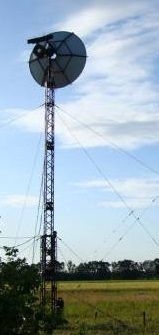

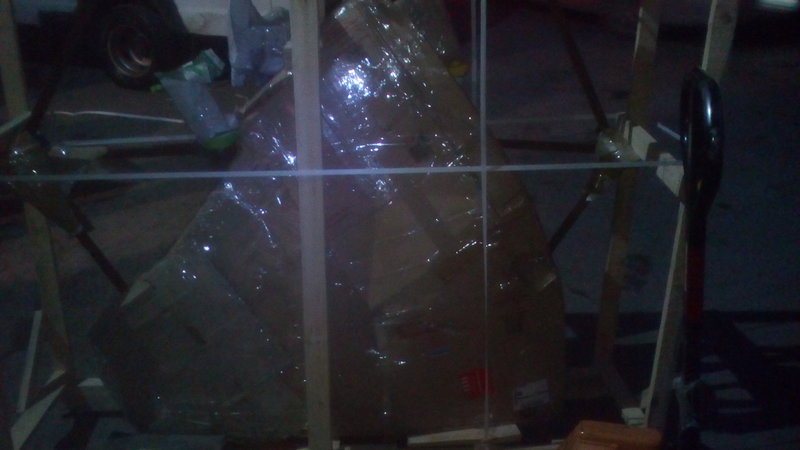

Сегодня получил на почте


Не знаю из какого металла зеркало, но 180-ка по сравнению с ней пушинка.
То зеркало я нес сам, это вдвоем еле донесли. :shock:
Да и подзеркальник с меня ростом....

В общем еще большой кусок работы, но уже наверное по весне.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 08 апр 2018, 19:33
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 292
Откуда: Днепр
Не смотря на то что пасха, и в праздник народ "на природе" поглощает шашлыки под алкоголь, как истинный маньяк сделал вылазку на крышу :mrgreen:
Ну и естественно распаковал прошлогоднюю посылку. Забегая вперед, скажу что очень благодарен прежним хозяевам. Антенна была на совесть отмыта и отлично упакована.


"Анбоксинг" начал с подзеркальника


Как видно он самодельный и изготовлен из "уголка". Конструкция очень качественная и охватывает зеркало целиком.
Но так как упаковать такую "дуру" целиком практически не реально, то она была обрезана. Отрезанные части для транспортировки были прикручены к подзеркальнику.

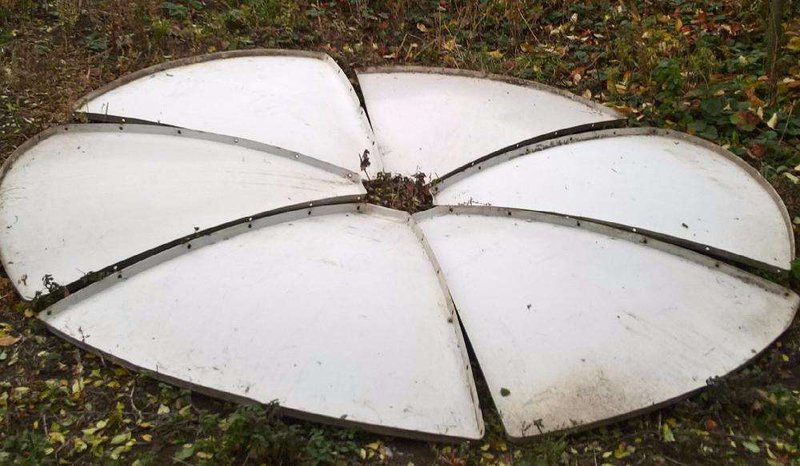

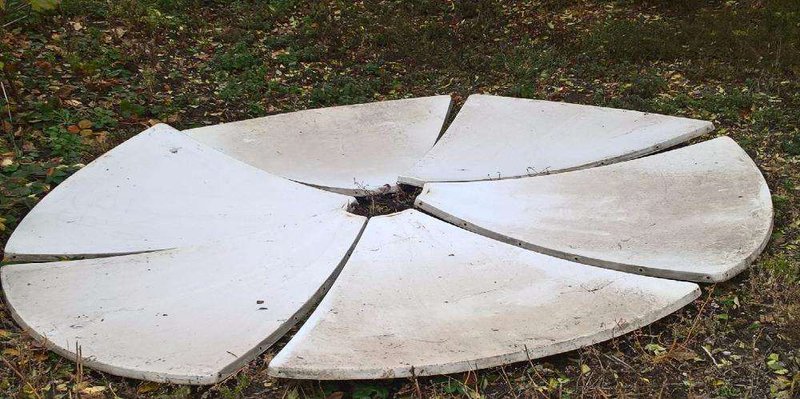

Сегменты без серьезных повреждений и ржавчины. Не гнутые ни мятые. Каждый лепесток примерно 5-6 кг. весом :shock:


На трех сегментах бортик ремонтировали оцинкованными полосами на заклепках


новая антенна на фоне 180-го прямофокуса


Высота лепестка.


Поперечный размер широкой части


Поперечный размер узкой части.

Для установки этой антенны планирую использовать полярный подвес от "днепровки". Лучше его мне не изготовить, да и хоть какая то польза от нее будет. :lol:

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 03 июн 2018, 20:12
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 292
Откуда: Днепр
Наконец то сдвинулся с мертвой точки монтаж этой антенны. Был сварен штатив, анкеры и лапы




В тот же день, на ночь глядя, все части головоломки были обработаны преобразователем ржавчины и загрунтованы



За тем выкрашены



И собраны





Тестовая сборка прошла нормально. Конструкция вышла достаточно жесткая и устойчивая, не смотря на пока что отсутствующий фундамент.

Так же, по технологии описанной выше, был обработан подзеркальник






_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 04 июн 2018, 20:37
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 292
Откуда: Днепр
Выпер на новое штатное место военпромовский полярный подвес, другого слова для дуры с шести десятью килограммами паспортного веса подобрать сложно :mrgreen:



После вся конструкция была выставлена по уровням и подготовлена к заливке "фундаментных колб"



В месте установки антенне будет доступна дуга от 113°E до 43.0°W

Материалы закуплены




Теперь главное это погода и время, которого вечно не хватает :?

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 06 июн 2018, 22:30
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 292
Откуда: Днепр
Продолжил работу во вторую смену, в результате была подготовлена опалубка


А так же собран и установлен на место подзеркальник


В ход пошел так же и военпромовский литой алюминиевый подзеркальник от "Днепровки".






В итоге все срослось в довольно прочную и симпатичную конструкцию.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 06 июн 2018, 22:59
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 26 июн 2015, 00:03
Сообщения: 93
Откуда: Россия,Курск 46RUS
:-D

_________________
Спутники:Yamal-401 90Е (KU),Yamal-402 55E (KU), Express-AT1 56E (Широкий луч), NSS-12 57.0°E ,ABS-2,2А 75Е, Express-AMU1 36Е, Horizons-2 / IS-15 85Е.
Цифровое эфирное ТВ: DVB-T2: 24ТВК и 53ТВК (РТРС-1,РТРС-2)
Оборудование:TEVIL-S460(DVB-S2 Карта+ Prog DVB),Openbox-S6 hd pvr, TV Sony Bravia KDL-40W705C


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 10 июн 2018, 21:42
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 292
Откуда: Днепр

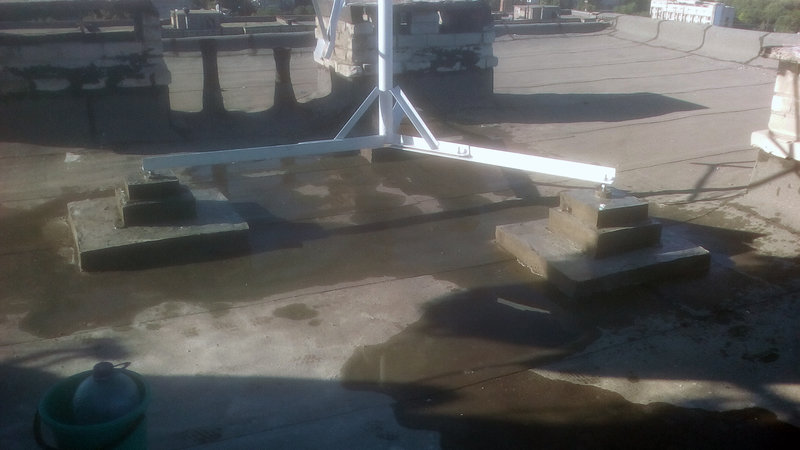

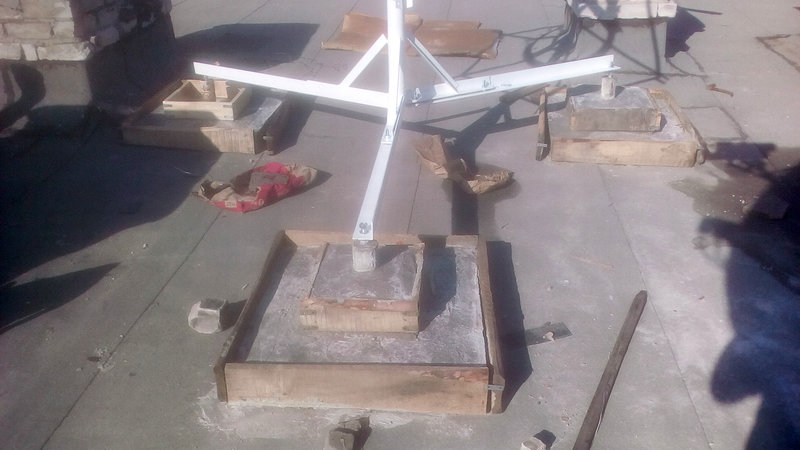

К концу выходных все таки удалось завершить бетонирование. Каким то чудом уложился в закупленные материалы и ни чего ни пришлось докупать :)
В сумме на все три фундамента опор получилось почти 500 кг веса. :shock:

Заливал в три захода.

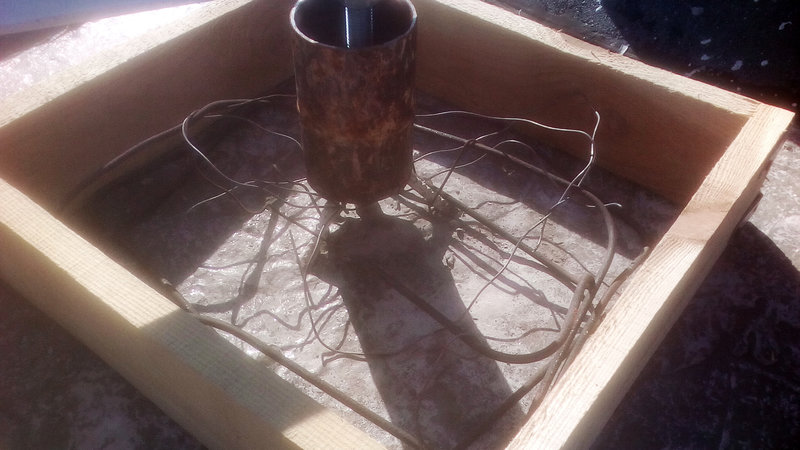

Для усиления конструкции на каждую шпильку был одет стакан из трубы 76 мм, который в последствии был заполнен бетоном.


В каждой секции в качестве арматуры была уложена стальная проволока.

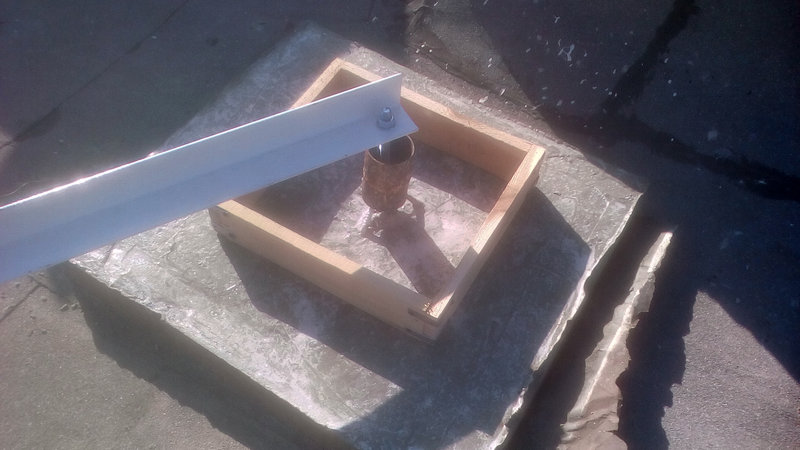

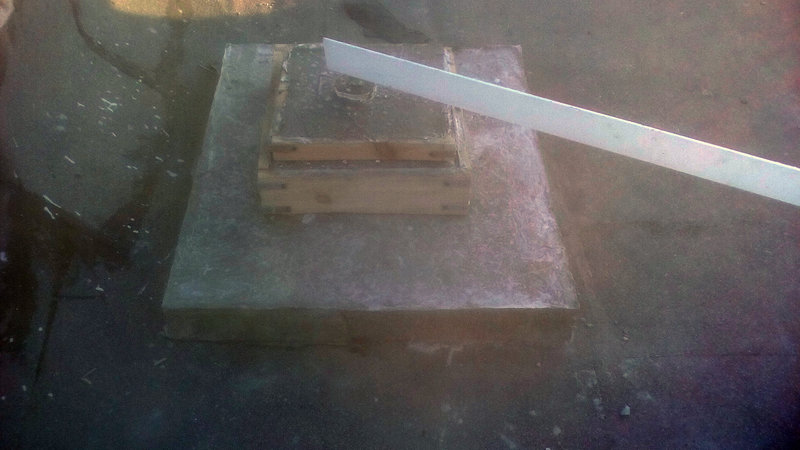

В итоге получились три разной высоты, чтобы компенсировать неровность крыши, пирамидки.




В итоге получилась прочная, на вид, конструкция. :mrgreen:


В дальнейшем планирую зашпаклевать и покрыть готовый фундамент битумной мастикой.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 11 июн 2018, 21:47
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 292
Откуда: Днепр
Не смотря на будний день продолжил работу над антенной

С утра по совету Виталия, для улучшения качества бетона, залил фундамент водой.


И укрыл от солнца.

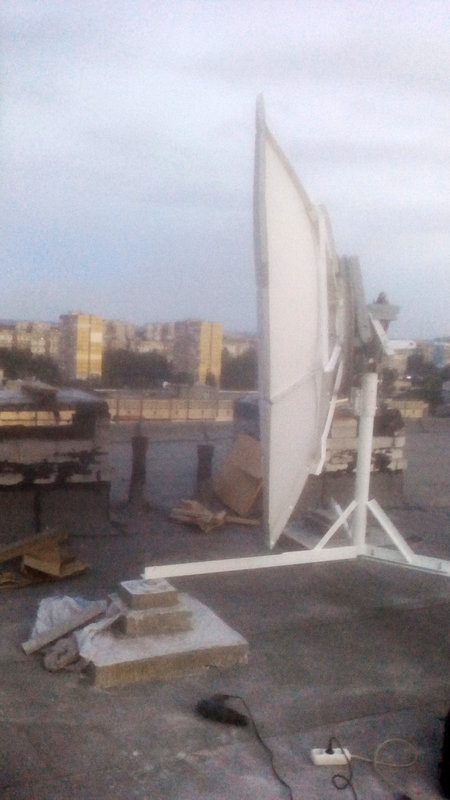

После работы занялся сборкой зеркала.
Вначале изготовил упор, который не позволяет зеркалу опускаться ниже 0° от горизонта, чтобы зеркало не касалось опор и не деформировалось под собственным весом.

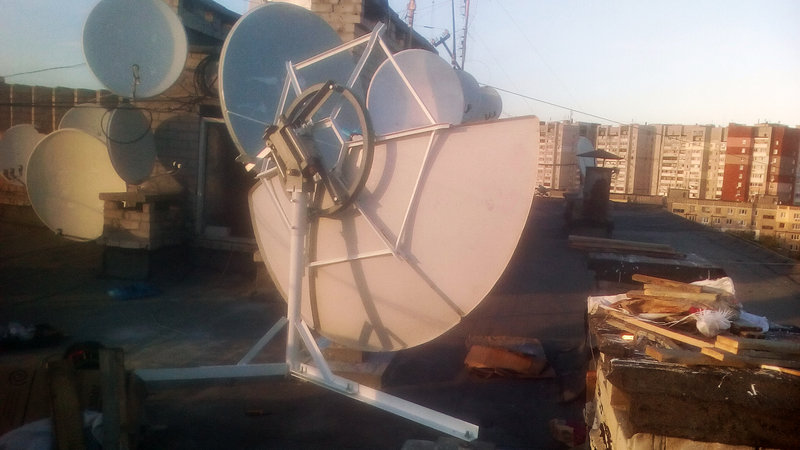

Ну и начал сборку




Не смотря на все мои опасения самодельный подзеркальник практически без проблем состыковался с зеркалом.
Но все таки пару раз пришлось воспользоваться дрелью :mrgreen:

Срез зеркала вышел не идеальным, так что предстоит работа по выравниванию.



На сколько эффективно такое зеркало в работе покажет тестирование

P.S

Собранная антенна оказалась неожиданно адски тяжелой :shock:
Так что военпромовсая "полярка" здесь 100% на своем месте, и полностью окупает затраты на неудачную антенну из комплекта ДМЗ :D

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 14 июн 2018, 22:55
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 292
Откуда: Днепр
Так как на крышу хожу как на работу, то есть некоторое продвижение в делах.

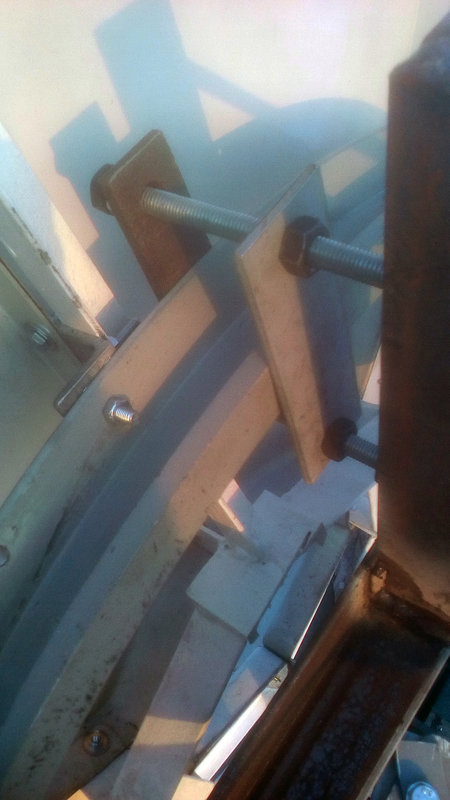

Во первых выровнял на сколько смог зеркало

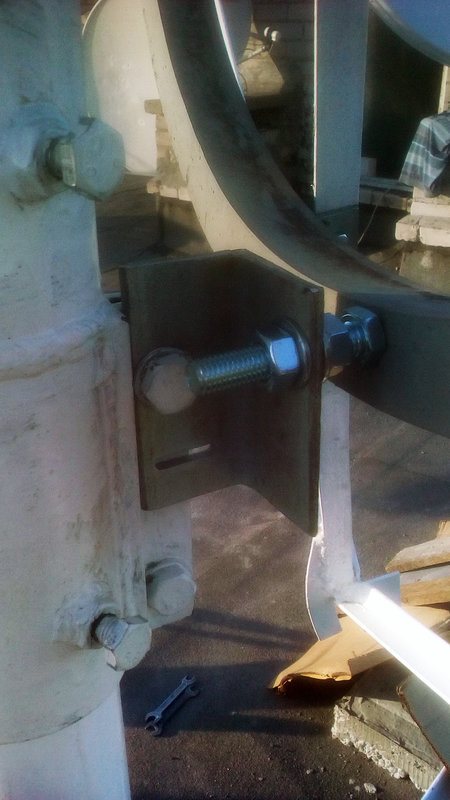

Во вторых установил кронштейны для крепления спиц





В третьих изготовлены уголки для согласования кронштейна с спицами

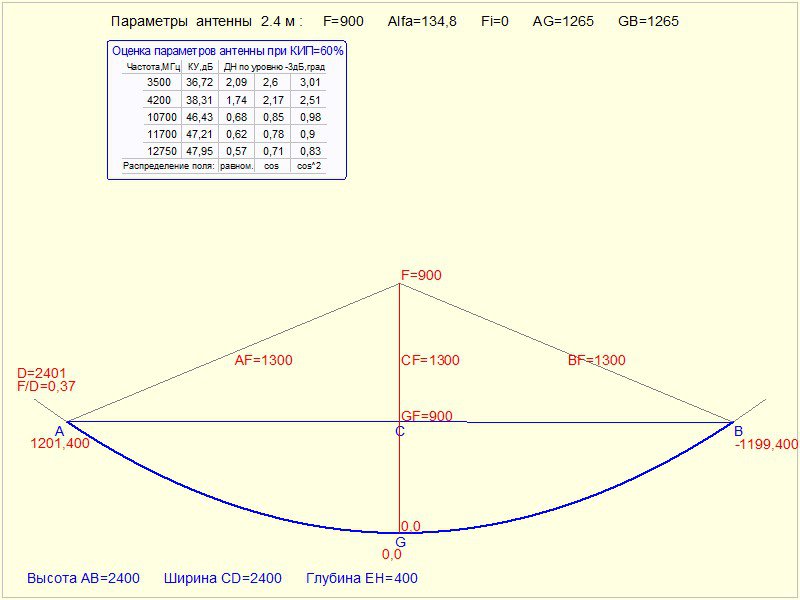

Чтобы определиться с длиной спиц было рассчитано фокусное расстояние зеркала


Так же был изготовлен и установлен кронштейн противовеса



Так как крепление было выполнено не полностью то сам противовес пока не устанавливал.

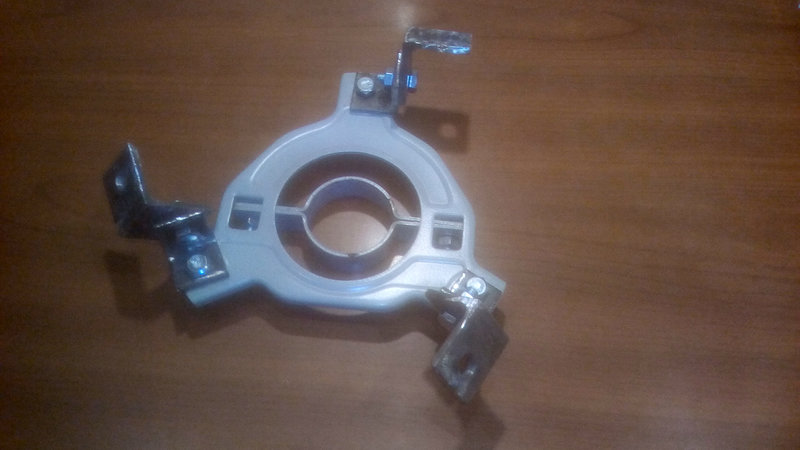

Ну и напоследок выполнил все необходимые доработки для крепления Ку-конвертера.



Надеюсь в ближайшее время завершить черновую сборку и протестировать этого монстрика.
И если все пройдет гладко, и не потребуется доработок, можно будет приступать к отделочным работам.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 15 июн 2018, 20:55
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 292
Откуда: Днепр

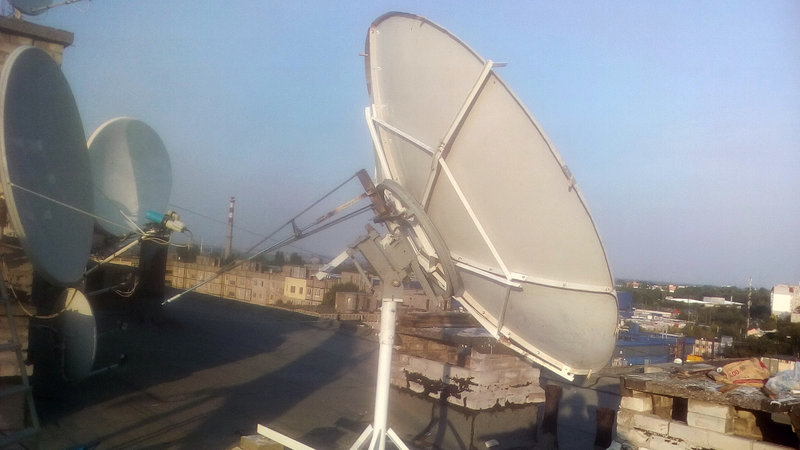

Закрепил кронштейн противовеса.

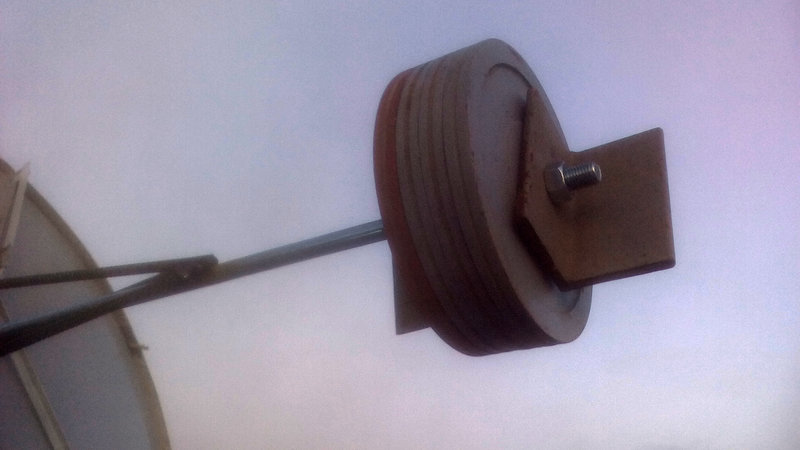

Теперь можно вешать груз



Груз всего около 10 кг. вроде и не много, но вполне достаточно чтобы выжать зеркало из нижней позиции одной рукой.
Теперь по нагрузке на актуатор антенна приближается к Маво 180, что уже не критично :)
