 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 17 июн 2018, 21:54
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 286
Откуда: Днепр
Наверное трудоголизм бич всех фанатов.
Хотел покрасить только кронштейн противовеса и спицы


А выкрасил всю антенну :roll:




Затем изготовил заглушку в центр зеркала



Сразу собрал и проверил с Ку конвертером


Может я не очень удачно выставил конвертер в фокус, но в Ку диапазоне антенна работала очень посредственно :shock:

Ну и естественно опробовал новую антенну в Си диапазоне с линейной поляризацией



Тестировал на AsiaSat 5 100.5° E
Для сравнения взял Маво 180 прямофокус с отборным конвертером.
И так в начале Маво 180



















Теперь новая антенна 240 см



















При этом следует добавить что транспондер 3726 V 6667 на новой антенне принимается абсолютно стабильно в то время как на Маво 180 он временами падает в ноль и часть суток вообще не принимается.

Подводя итог могу сказать что мега результата с ходу не получилось, но преимущество перед Маво 180 в Си диапазоне все таки есть.
Конструкция получилась довольно не плохой и даже рассчитанный на "Параболе" фокус совпал с фактическим.
Отдельное спасибо Юрию за его замечательный софт, на много облегчающий жизнь и творчество фанатам спутникового приема. :)

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 18 июн 2018, 18:09
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 21 мар 2016, 22:07
Сообщения: 183
Откуда: Кропоткин
Все красиво сделано.Но вам необходимо искать монолитную антенну,имея такой потенциал интереса.Так как показала практика в ку диапазоне на большем диаметре нужна идеальная плоскость зеркала.В идеале найти прямофокусный супрал 250 см,я уверен в ку диапазоне она покажет чудесные результаты,даже в отличии от 240 офсета.Так как мне кажется офсет заодно с сигналом цепляет больше помех.(направляя антенну в сторону города-на запад,начинаются скачки сигнала до пропадания,что на прямофокусе не заметно.)

_________________
VU+uno,solo;gi-8290/supral 1.2 на позиционере HMR-100+С мульт КУ/GI 0.9 на позиционере GI+КУ


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 18 июн 2018, 19:24
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 11 июн 2015, 18:38
Сообщения: 72
Откуда: Кыргызстан, г.Бишкек
juka1868
Центральную заглушку из какого металла изготовил? Я сделал из мелклоперфорированной сетки, дабы уменьшить парус, но... Появились подтёки ржавчины на зеркале, снизу от заглушки -- придётся переделывать, применив алюминий.

_________________
1,8мХ2(лопух и прямофокусный монолит) -103Е-ку; 96Е-С; 90Е-С(ф)//90Е-ку; 85Е-ку(ф); 75Е-ку; 70,5Е. 1,2м(офсет) - 56Е(ф); 42Е. 2,4м(лопух) - 40Е-С(ф); 46Е-ку. Openbox SX6; GI 8120; Skybox 2010HD; U2C DenysН.265.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 18 июн 2018, 20:31
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 286
Откуда: Днепр
Anamarphoser

Полностью с Вами согласен по части монолитных антенн. Но есть одно серьезное "но" в отличие от Вас и Виталия я живу в 12-этажном доме (13 с тех-этажом) и затащить такую махину на высоту почти 60 метров для меня практически непреодолимая проблема. Две глухие стены по которым можно было бы тащить зеркало на разной высоте утеплены пенопластом, единственное доступное место над пешеходной дорожкой. Да и напрягать "пипл" такими шоу совершенно не хочется. Все мои антенны, естественно как и все остальные в городе, установлены "незаконно". По этому не хочется лишний раз привлекать внимание. Ведь первая же комиссия "швондеров-коммунальщиков" постановит это дело демонтировать и снести.
Что что, а запрещать эти господа умеют. По этому выбор и пал на лепестковую антенну. Обо всех "подводных камнях" я знал заранее, так что пенять особо не на кого.
Да и найти такую антенну у нас уже практически не реально, хотя весит на ОЛХ "Ахтырка 250 см" просят всего-ничего 1000 вечнозеленых. Короче для меня это "миссия импосибле" :mrgreen:

По офсету с Вами полностью не согласен, и завидую Вашей красавице белой завистью :)
Не цените Вы своего счастья, ведь как замечательно строятся под офсет мультифиды. Си диапазон в них работает практически без потерь!!! По сути у Вас получается без всякого геморроя универсальная антенна. А с помехами на офсете отлично справляются рупоры от Странника
Чтобы использовать свой прямофокус по полной, планирую использовать механизм с актуатором для смены конверторов в фокусе антенны, а как все просто на офсетках. :?

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 18 июн 2018, 20:36
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 286
Откуда: Днепр
vlad_kg

Заглушка из дюрали от совковой копировальной машины, "Эра" кажется, у нее еще на обратной стороне какое то активное покрытие черного цвета сохранилось.
Так что ржавчина ей не грозит :)

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 18 июн 2018, 21:44
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 21 мар 2016, 22:07
Сообщения: 183
Откуда: Кропоткин
Что касается крыш,то у нас есть закон который позволяет на крыше делать что хочешь,предварительно оформив документы в архитектуре,так как часть крыши это собственность всех жителей,а значит имеете право на ее использование в личных целях.
Как в вашей стране,то этого я не знаю.Радиолюбители у нас на 9 этажах ставят мачты до 20 метров и кучу растяжек и тп.

_________________
VU+uno,solo;gi-8290/supral 1.2 на позиционере HMR-100+С мульт КУ/GI 0.9 на позиционере GI+КУ


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 26 июн 2018, 22:01
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 286
Откуда: Днепр
Так как мне все неймется и не сидится, продолжается "работа после работы" :mrgreen:

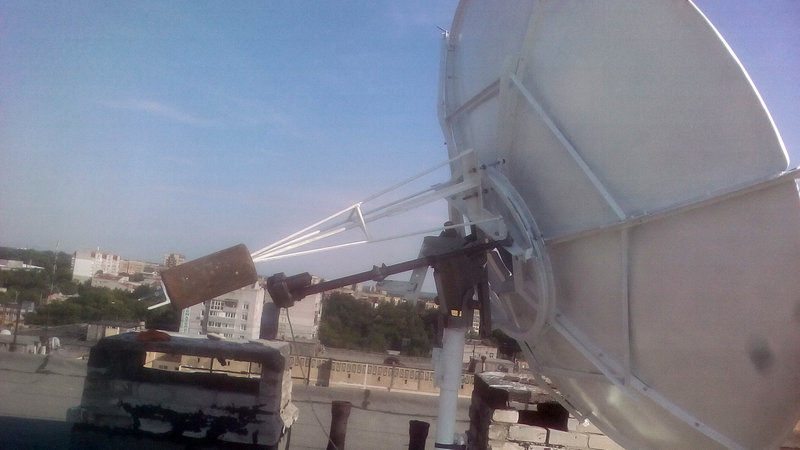

Первым делом заменил блины противовеса на противовес от чертежного кульмана


После этого снятое с актуатора зеркало стало автоматом "настраиваться" на 36е :lol:

Так же начал воплощать в железе автоматический мультифид под прямофокус



Двигать консоль с конверторами будет 12-ти дюймовый актуатор


Сегодня примерил этот "колхоз" на антенну





Осталось кое что подправить и пересверлить, и можно начинать испытания.
Кстати, после того как навесил эту конструкцию, антенна полностью уравновесилась.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 29 июн 2018, 23:25
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 286
Откуда: Днепр

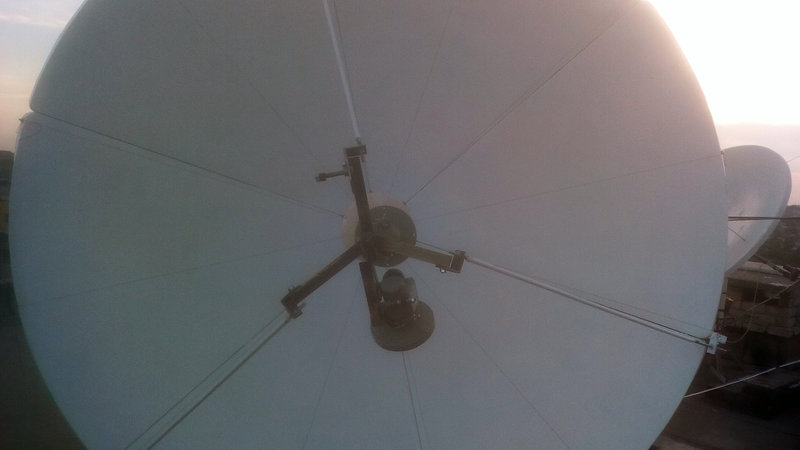

После устранения найденных проблем установил мультифид на место


А так же опробовал это дело на живом сигнале




Проблем не обнаружилось, конвертора при их смене точно встают в фокус
Пока оставил антенну на NSS-10 37.5°W


_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 30 июн 2018, 11:28
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 21 мар 2016, 22:07
Сообщения: 183
Откуда: Кропоткин
Превосходно сделано,ранее где-то видел такую идею на супрале 2.5-что является единственным выходом при манипуляциях с пряником для максимального кпд.Мне интересно- насколько закрывает эта конструкция зеркало-то есть скажите результаты которые были ранее с одним конвертером и сейчас с установленной конструкцией поворотом лнб?

_________________
VU+uno,solo;gi-8290/supral 1.2 на позиционере HMR-100+С мульт КУ/GI 0.9 на позиционере GI+КУ


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 30 июн 2018, 20:23
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 286
Откуда: Днепр
Anamarphoser

После установки поворотной системы-мультифида разницы не заметил.
Но если честно, зеркало на столько кривое, что ему без разницы.
Уже делал несколько заходов по выравниванию. Сейчас в Си антенна работает на уровне 200 см +, в Ку на уровне офсетной Мабо 180.
При этом в Ку сигнал с одного спутника идет с двумя пиками сигнала один сильный и один слабый. :shock:

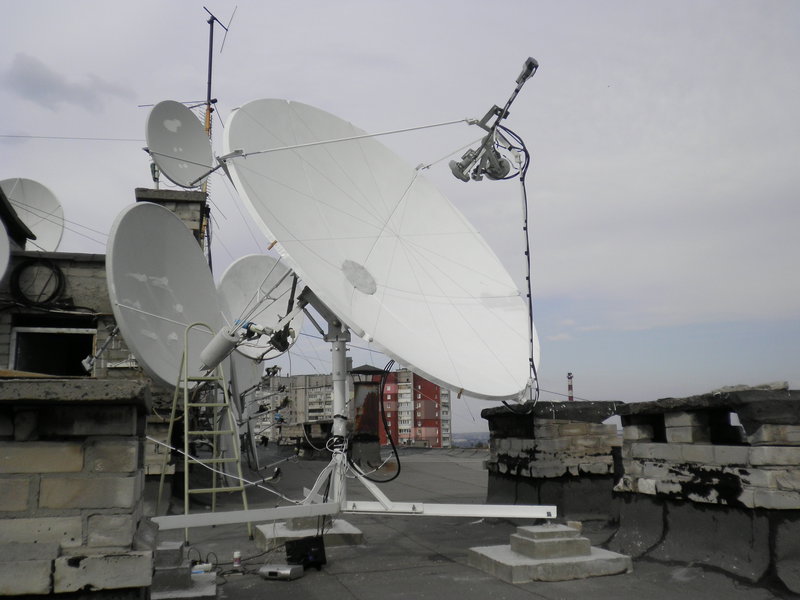

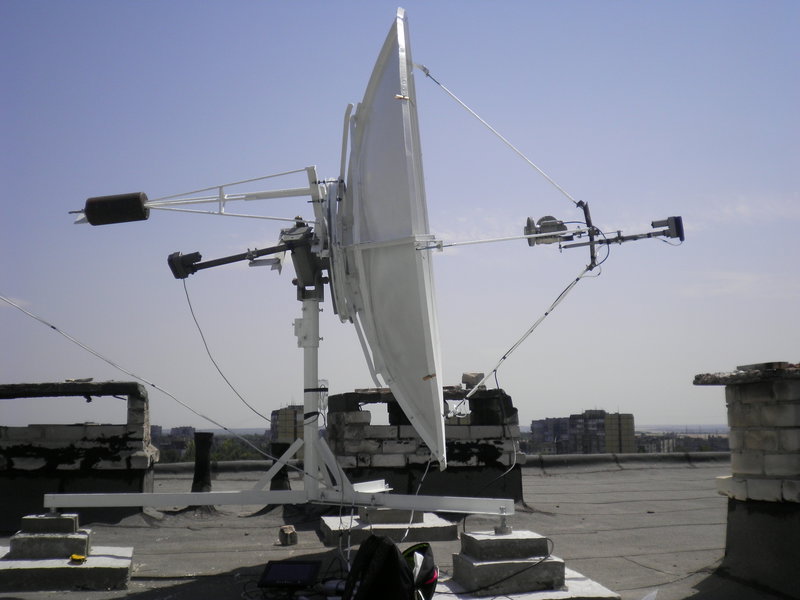

Сегодня были мелкие работы + выровнял центр зеркала, ну и наклацал фоток своего динозавра :mrgreen:





_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение
