 Заголовок сообщения: Re: Антенна 180см. из комплекта спутникового ТВ производства ДМЗ
Новое сообщениеДобавлено: 01 дек 2017, 19:52
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 329
Откуда: Днепр

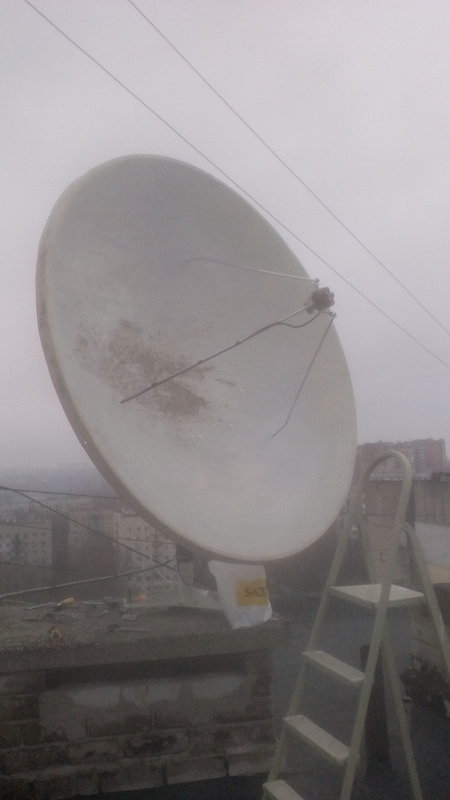

Еще одна жесть :mrgreen:


Если и это не поможет, то антенна пойдет в цветмет....

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Антенна 180см. из комплекта спутникового ТВ производства ДМЗ
Новое сообщениеДобавлено: 02 дек 2017, 19:49
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 329
Откуда: Днепр
Потратил еще один и надеюсь последний выходной на тестирование этой "замечательной" антенны

Еще в будний день после работы установил рупор на "пистолетик"


Так как результат был совсем "никакой" решил дождаться выходных и провести нормальное тестирование.

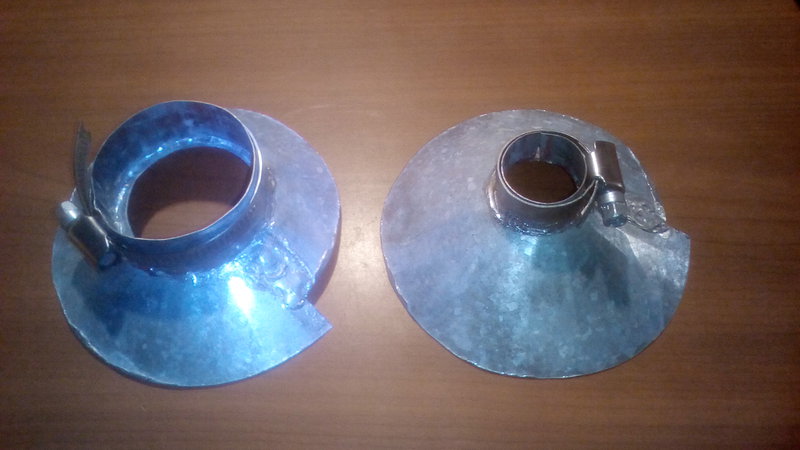

За одно успел сделать еще один рупор на голый волновод.


Который и был протестирован, на перемену с "блином"


Нет смысла приводить совершено одинаковые уровни и на сильных и на слабых транспондерах.
На транспондерах пораженных помехами лучше работал штатный "блин" за исключением 11045 Н тут на много лучше сработал рупор.
По уровням сигнала эту антенну можно сравнить с харьковской СА1600 что в Си что в Ку диапазонах.
Такое зеркало для DX приема совершенно не подходит.
Так что в ближайшее время будет демонтировано и заменено на прямофокусную Маво 180

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Антенна 180см. из комплекта спутникового ТВ производства ДМЗ
Новое сообщениеДобавлено: 09 дек 2017, 19:17
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 329
Откуда: Днепр
Сегодня выдалась отличная погода, и для себя решил поставить точку в этой истории.

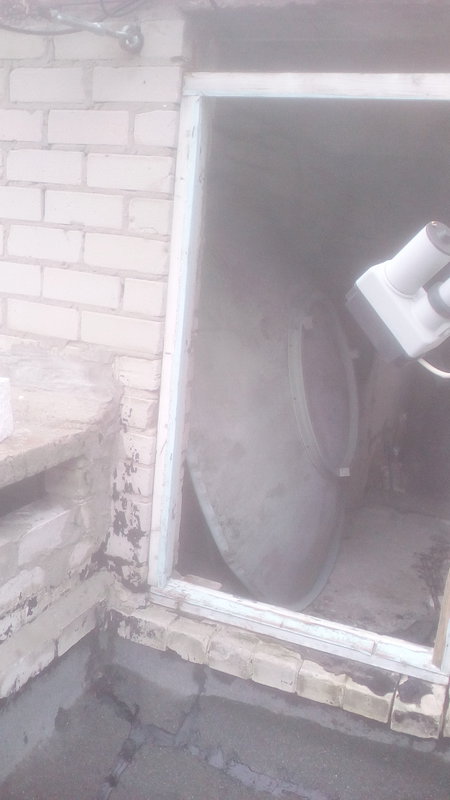

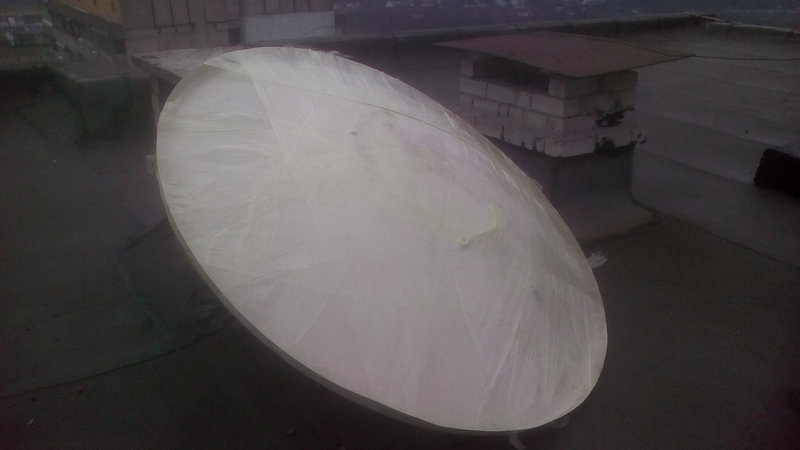

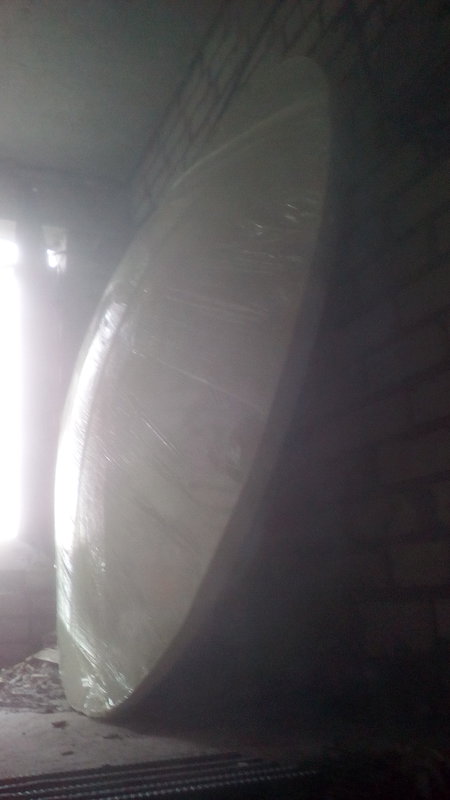

Антенна была демонтирована и помещена на чердак

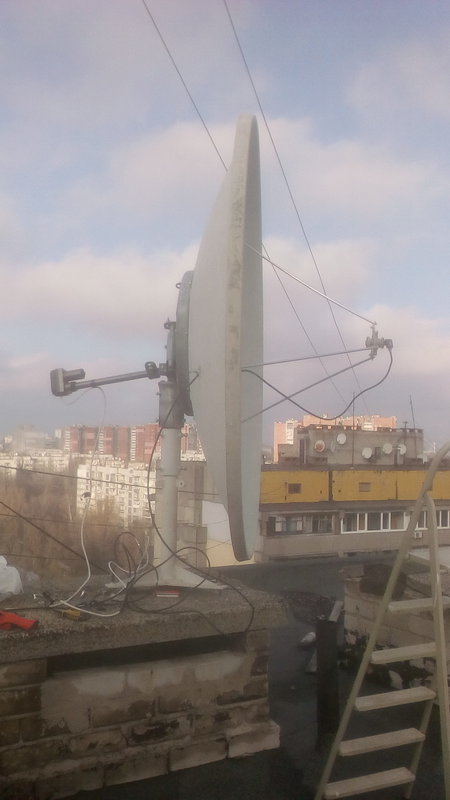

вместо нее с чердака была вытащена на белый свет еще одна прямофокусная Маво 180 см


и за день установлена


Настроил дугу от 110.5°E до 19.2°E. Скажу сразу работа не окончена, зеркало нужно мыть, красить, рихтовать и выравнивать, но даже в таком виде антенна работает на не достижимом для совкового хлама уровне. Так же еще предстоит испытать рупоры от Странника, но это уже после всех перечисленных процедур и в теплую погоду, скорее всего уже в следующем году :)

Антенна ДМЗ будет выставлена на продажу по адекватной для ее качества цене, или просто уйдет на цветмет :mrgreen:

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Антенна 180см. из комплекта спутникового ТВ производства ДМЗ
Новое сообщениеДобавлено: 05 сен 2018, 21:31
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 329
Откуда: Днепр
Очень много не удачного опыта связано с этой антенной.
Но есть один очень весомый аргумент, антенна уже находится на крыше, а это уже очень многого стоит.

Подобьем бабки:
И так, сама спутниковая антенна. По ценам это от самых редких и быстро продаваемых предложений 500 гривен до неоправданно дорогих 5-6 тыс. гривен, возьмем реальные 1500 гривен.
Доставка Новой Почтой, сейчас это не менее 2000 гривен + доставка от грузового терминала непосредственно на крышу это еще 700-800 гривен. Как не крути а почти двухметровое зеркало сам не по прешь :shock:
Что такое лучшие друзья и приятели, и чего стоят их обещания, знаю не по наслышке, и в самые сложные моменты приходится рассчитывать только на себя и свои ресурсы.
Свою последнюю Маво в замен Днепровской антенны я вез именно так, с кучей нервотрепки и затрат.
Короче на круг с доставкой, это еще без установки, такое зеркало влетает в сумму превышающую 4000 гривен :shock:
Так стоит ли так запросто разбрасываться такими антеннами?
Или стоит дать ей второй шанс?
Очень много было раздумий и сомнений, но все таки глаза боятся, а руки делают :mrgreen:
И так простояв в резерве без малого почти год, антенна была опять взята в оборот.

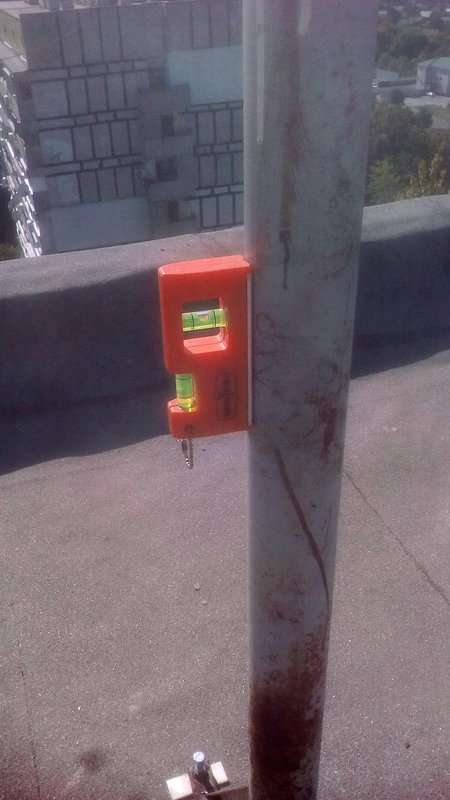

Традиционно установку начинаем с установки штатива





_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Антенна 180см. из комплекта спутникового ТВ производства ДМЗ
Новое сообщениеДобавлено: 06 сен 2018, 21:02
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 329
Откуда: Днепр

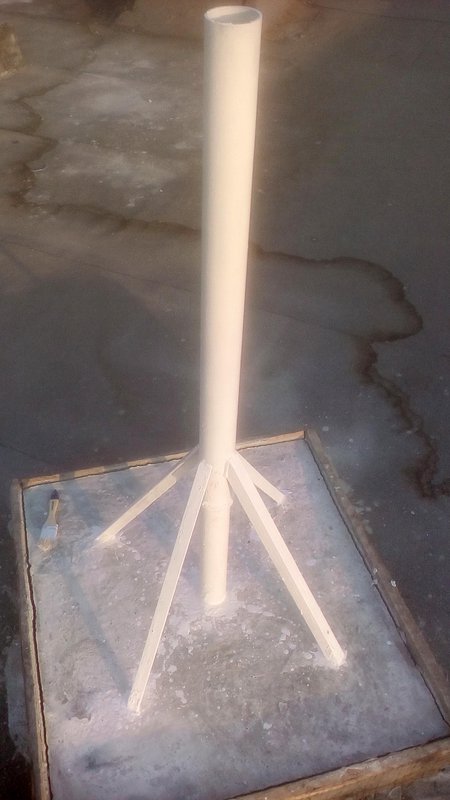

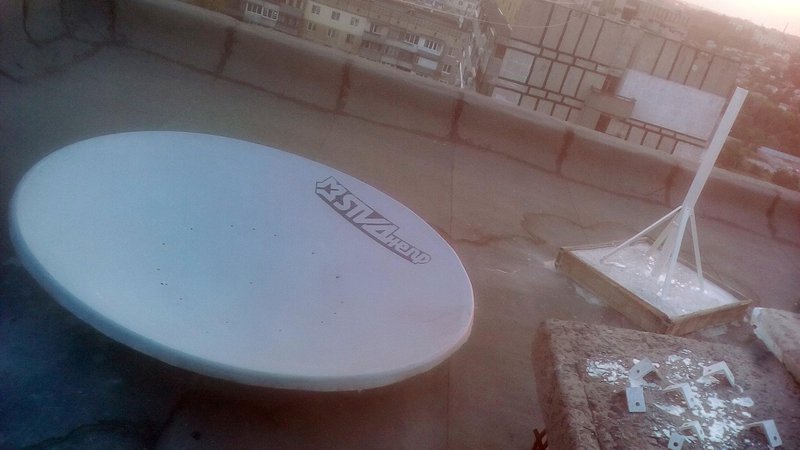

Далее бетонируем, красим

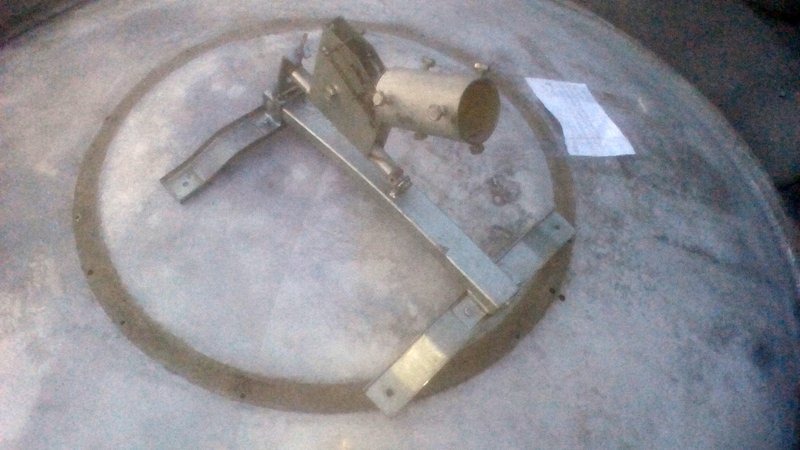

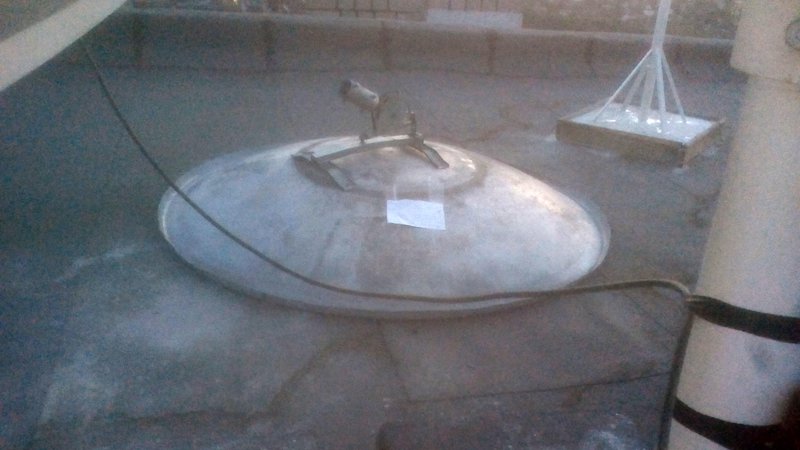

Достаем из загашника на свет божий зеркало, примеряем полярку





Как не странно, офсетная полярка отлично становится на прямофокус, правда предварительно был скорректирован узел деклинации.


Для увеличения жесткости конструкции и уменьшения нагрузки на фундамент максимально укорачиваем длину штатива.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Антенна 180см. из комплекта спутникового ТВ производства ДМЗ
Новое сообщениеДобавлено: 17 сен 2018, 20:27
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 329
Откуда: Днепр

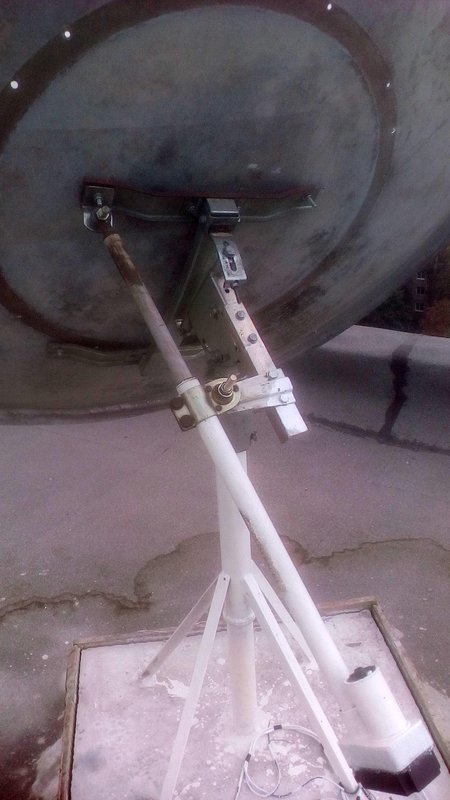

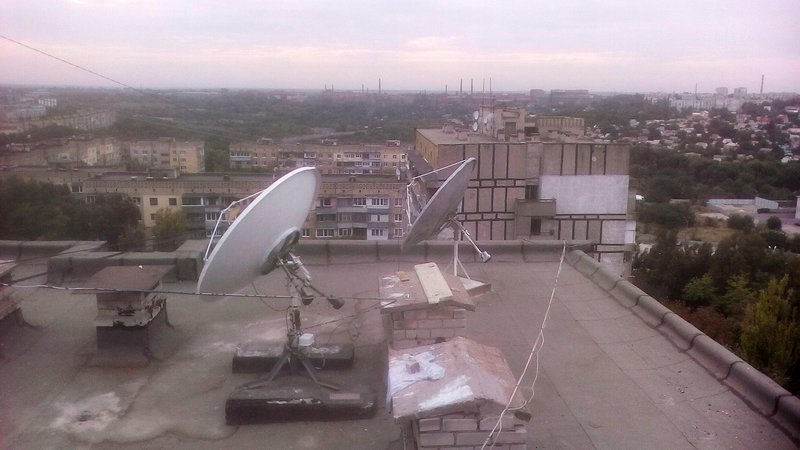

Собрал таки весь этот хлам в законченную конструкцию :mrgreen:

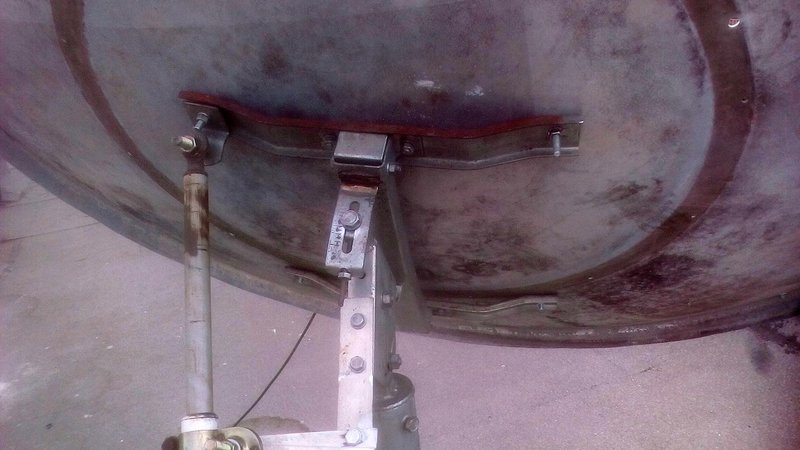

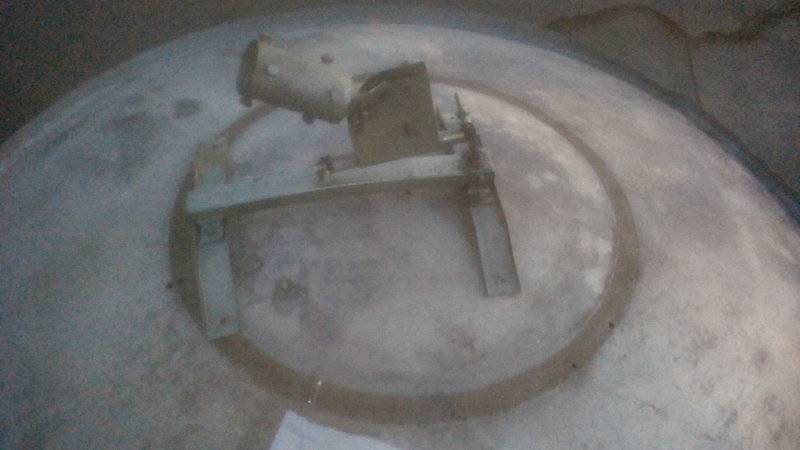

Как не странно, но офсетный подвес пришелся впору к прямофокусу


Зеркало прикрепил через толстые резиновые прокладки. Как только все это собрал, причины прежних неудач стали видны как на ладони.
Вся беда была в литом родном подзеркальнике. Дело в том что он был прикручен к зеркалу без прокладок и с дурной силой, да так что центр зеркала был буквально вдавлен в подзеркальник :twisted:
И на зеркале даже образовался своеобразный бортик. Мало того так еще и подзеркальник был немного "закручен винтом" естественно, что простым подгибанием бортов исправить старую конструкцию в сборе было просто не возможно.
Теперь все это с помощью резинового молотка и рихтовочной наковальни было приведено в кондиционное состояние.
Так же были выровнены борта.

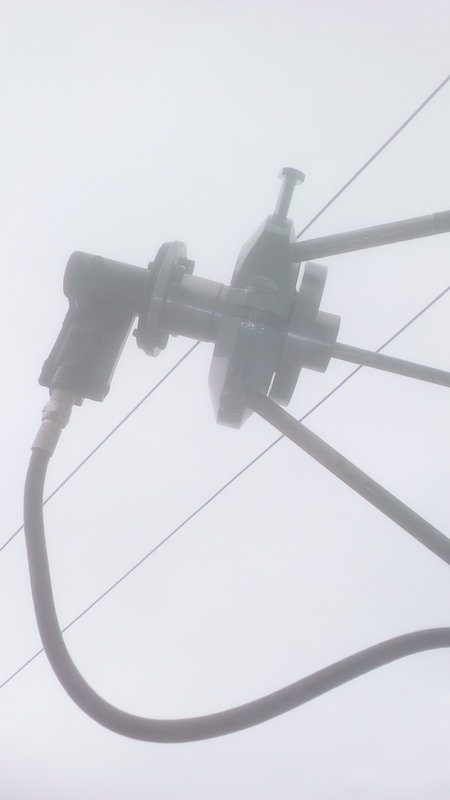

Под конкретное зеркало был изготовлен известный девайс



И установлен на новый подвес для конвертера


Для сравнения эффективности модернизированой антенны будет использоваться модернизированая Мабо :lol:


_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Антенна 180см. из комплекта спутникового ТВ производства ДМЗ
Новое сообщениеДобавлено: 17 сен 2018, 21:44
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 10:42
Сообщения: 276
juka1868 писал(а):
Под конкретное зеркало был изготовлен известный девайс

Больша просьба - при тестировании срез волновода устанавливать в фокус, а положение расфазированного рупора на волноводе на расстояниях 0, 3, 6, 9мм от ОККВ.
Думаю, что оптимум будет на 6-7мм

Успехов!

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Антенна 180см. из комплекта спутникового ТВ производства ДМЗ
Новое сообщениеДобавлено: 28 сен 2018, 21:13
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 329
Откуда: Днепр
Юрий, Вы в очередной раз удивляете своими прогнозами, рупор показал максимум в приеме слабых транспондеров при сдвиге 9мм от ОККВ.

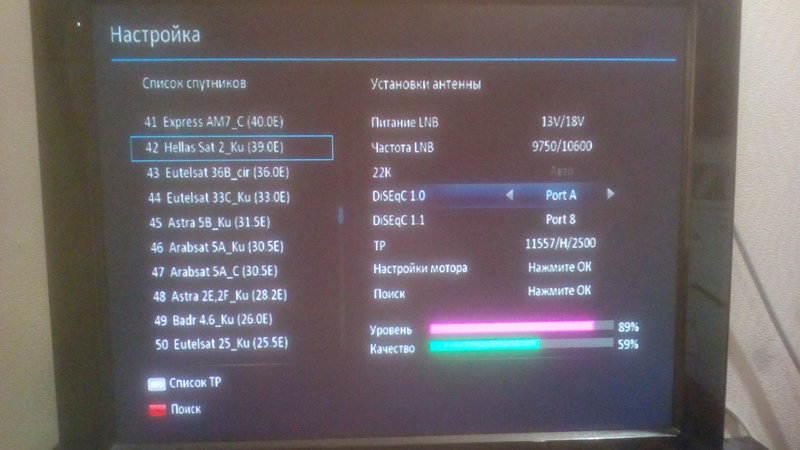

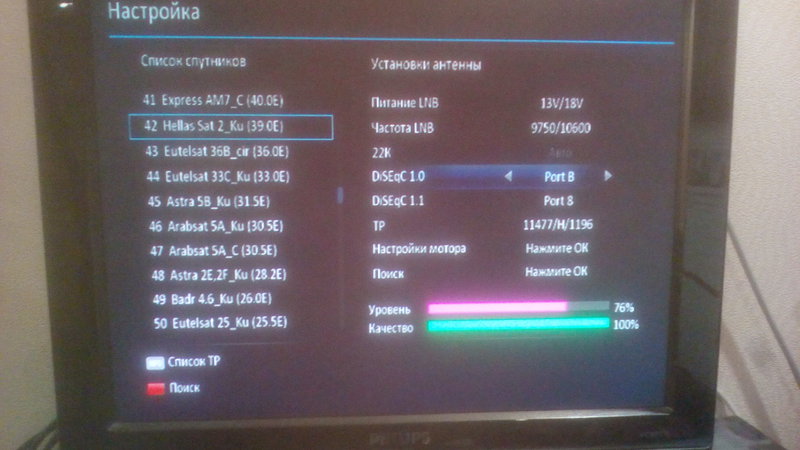

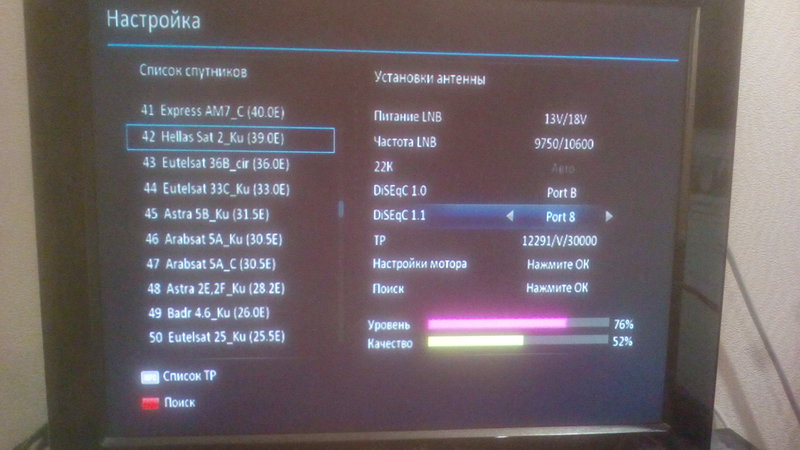

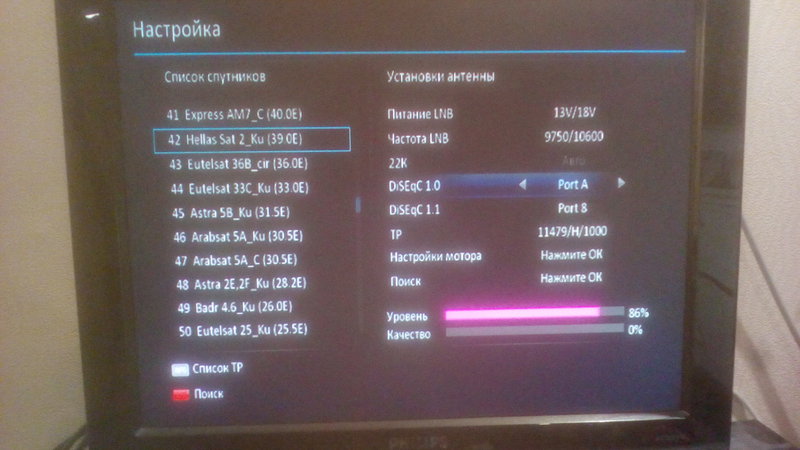

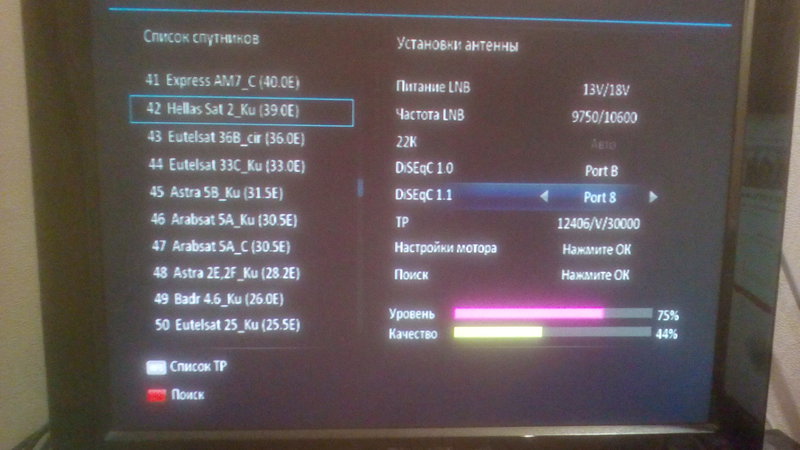

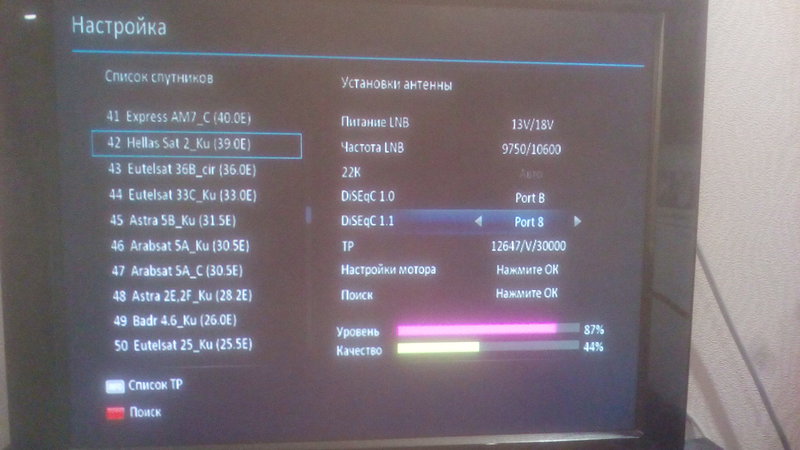

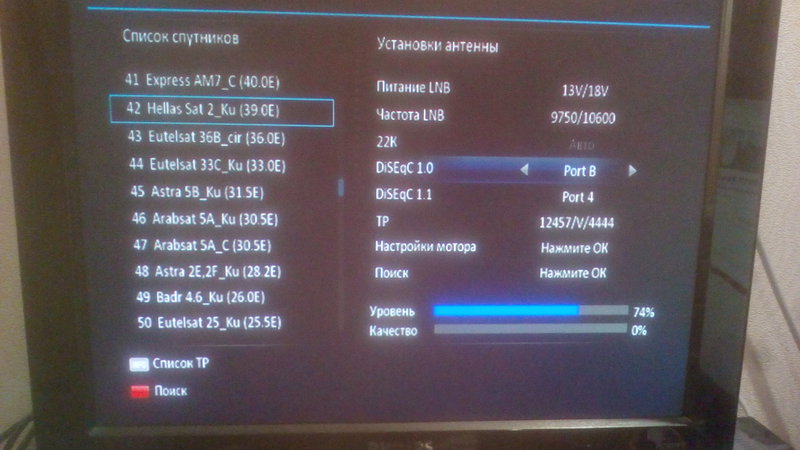

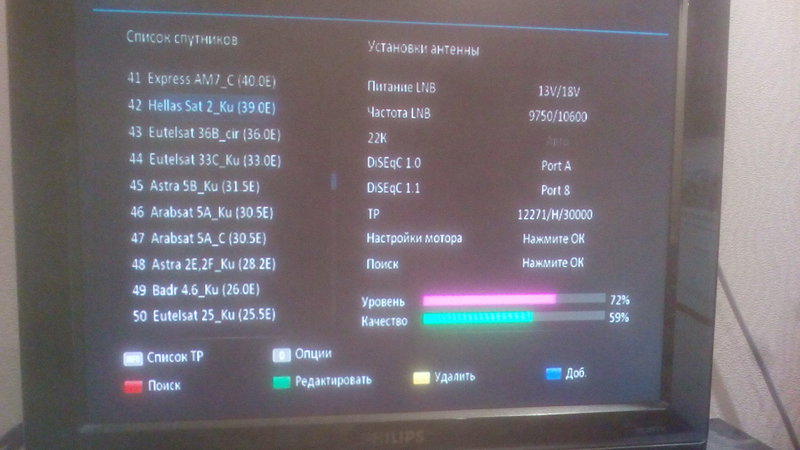

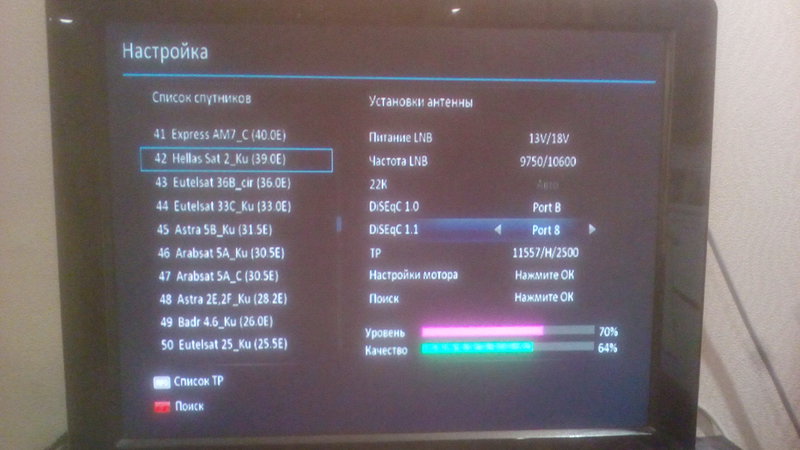

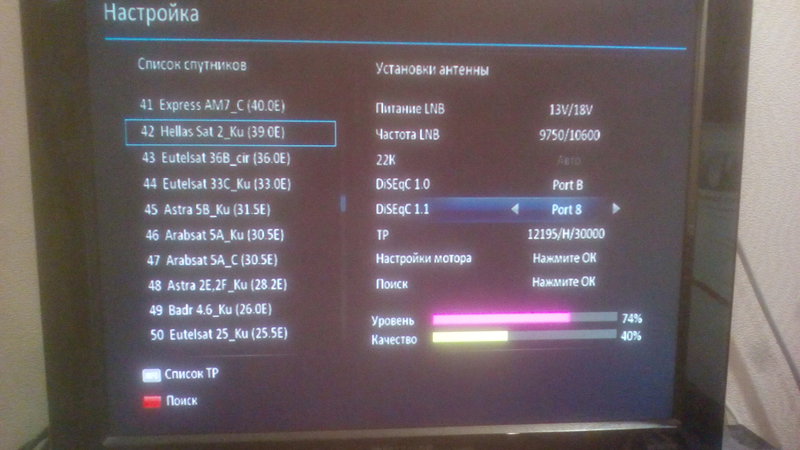

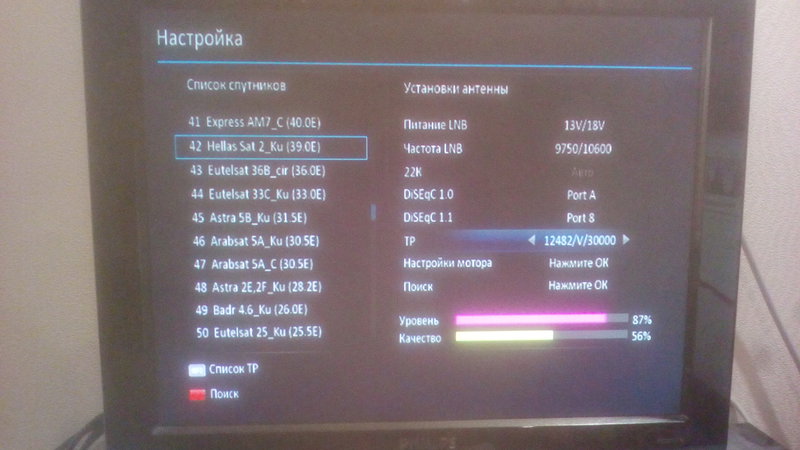

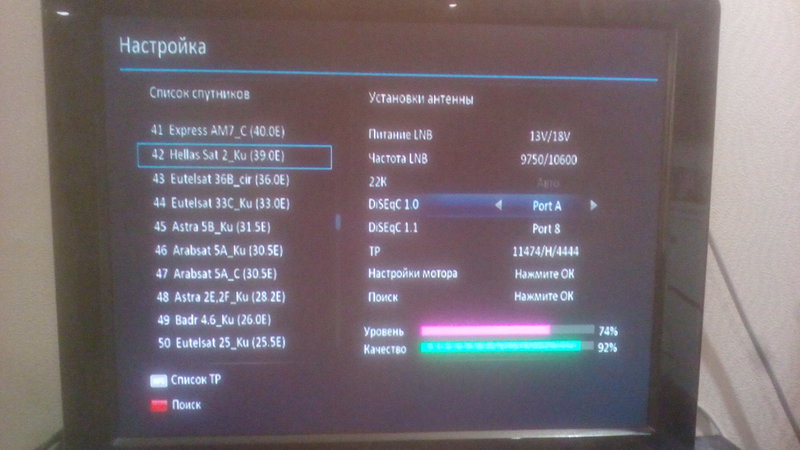

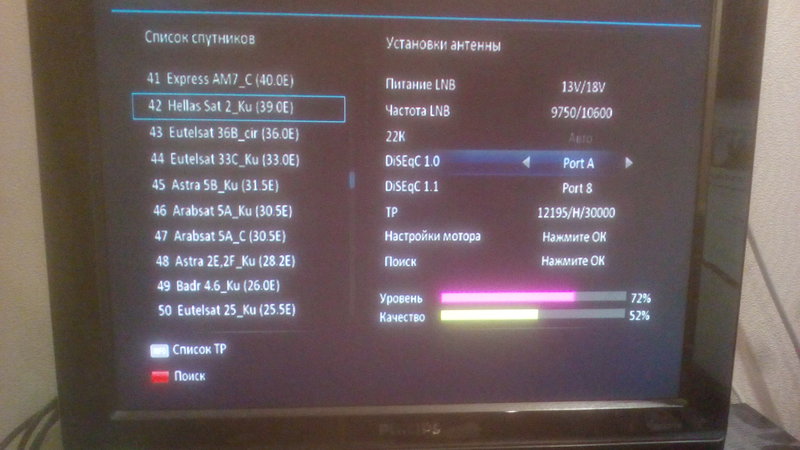

Тестировал на самом сложном в приеме в моей местности Hellas Sat 2/3 39.0°E с 22:00 до 22:50 по Киевскому времени.
Кроме собственно антенны ДМЗ в тестировании использованы две "острозаточенные" под Ку диапазон прямофокусная Маво 180 с аналогичным конвертером и рупором под свой раскрыв, а так же офсетная Маво 180 с конвертером "блек-ультра"

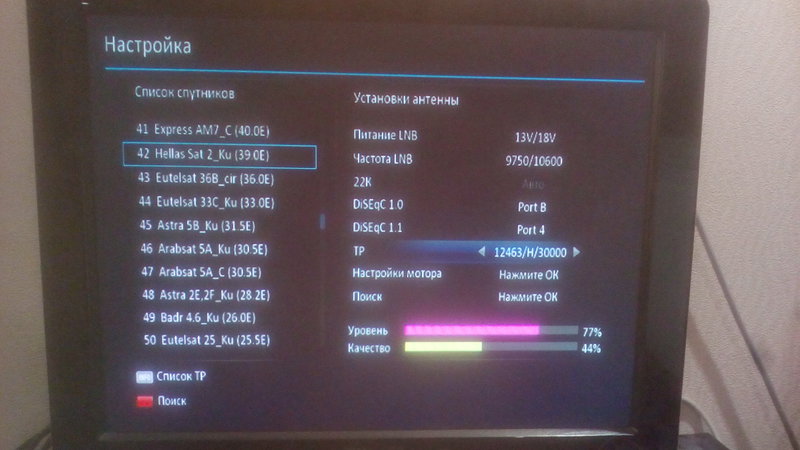

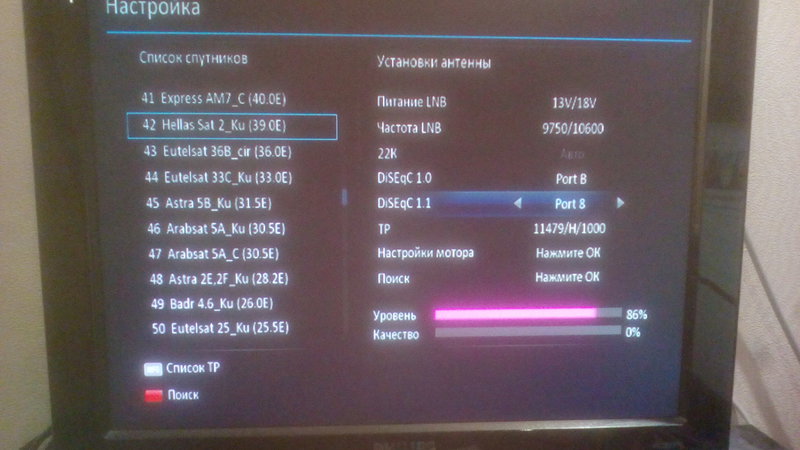

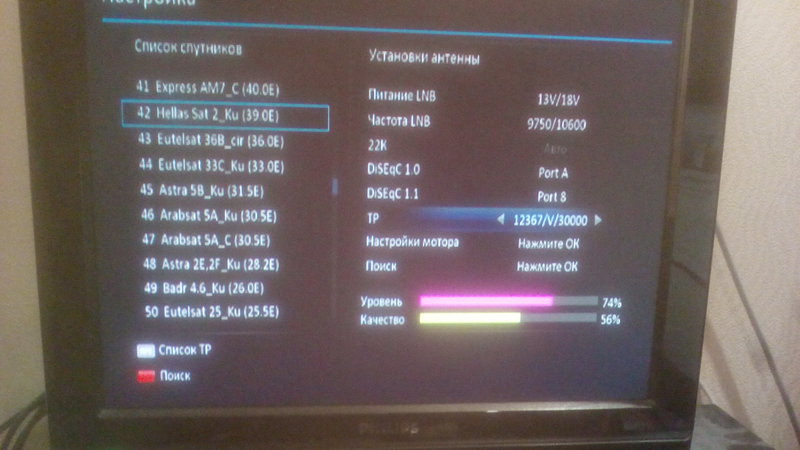

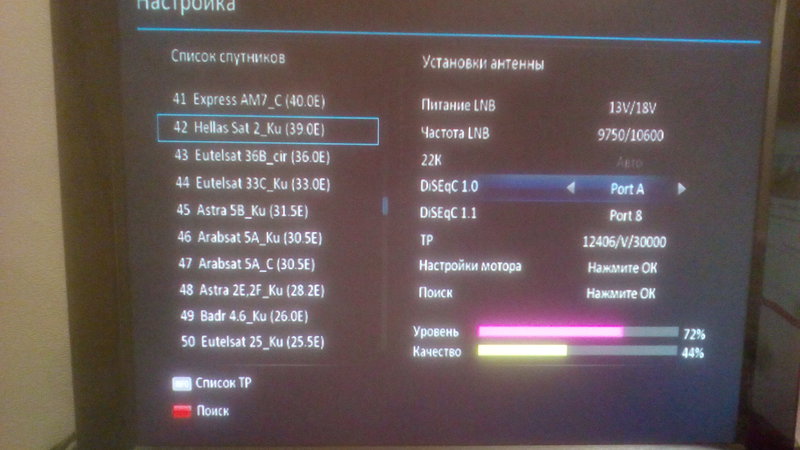

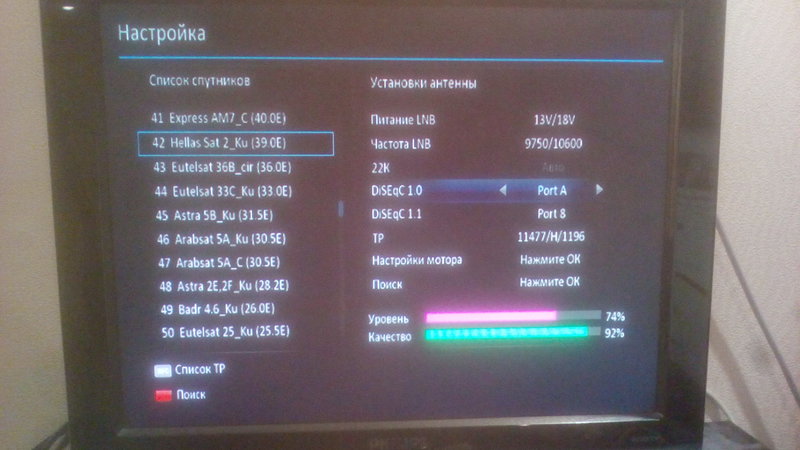

И так, офсетная Маво 180

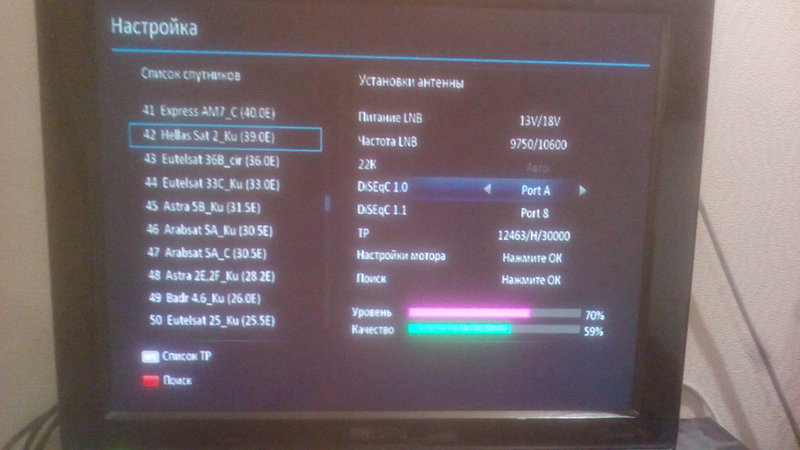

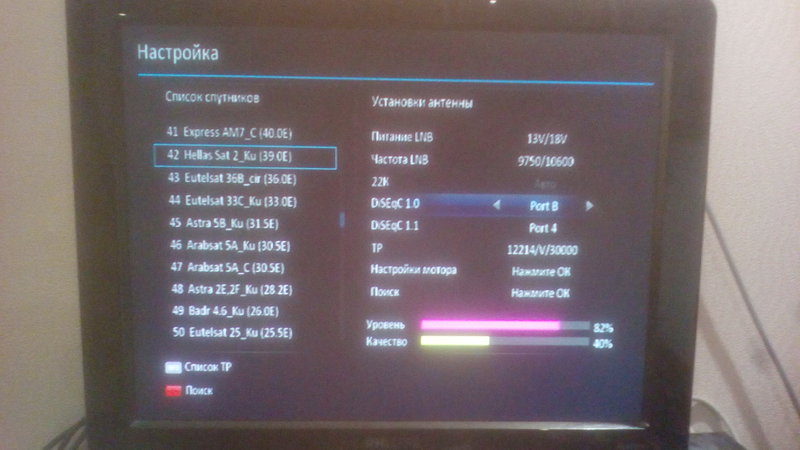

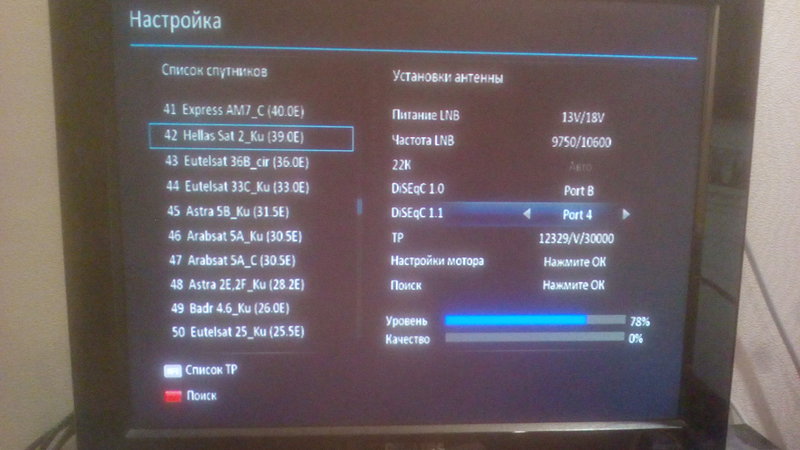

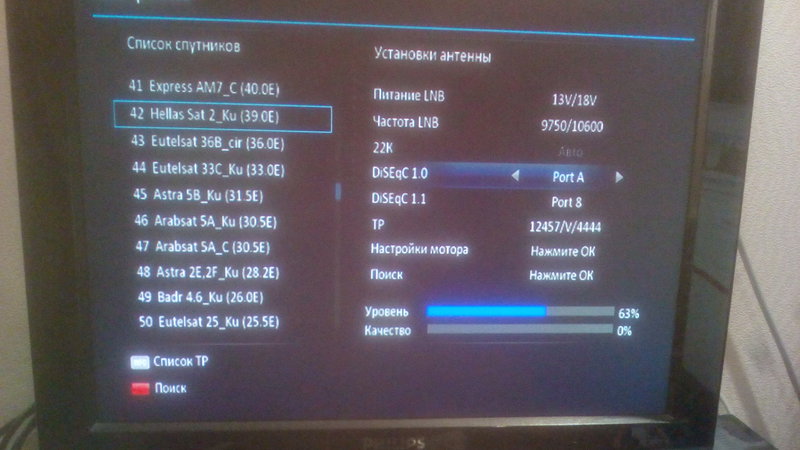

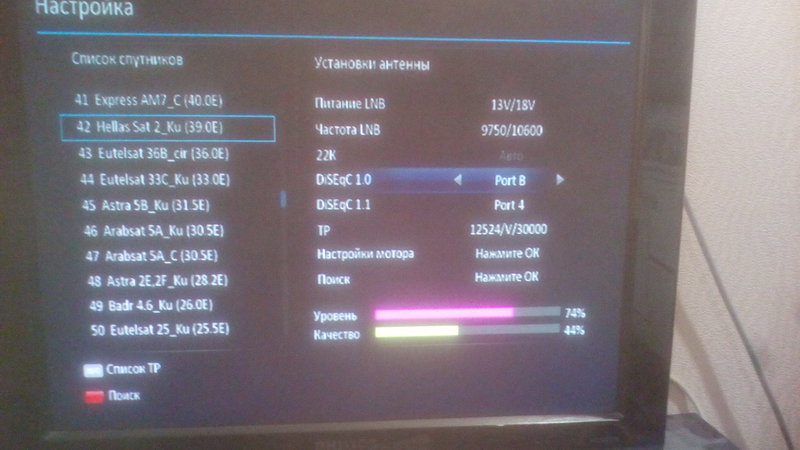

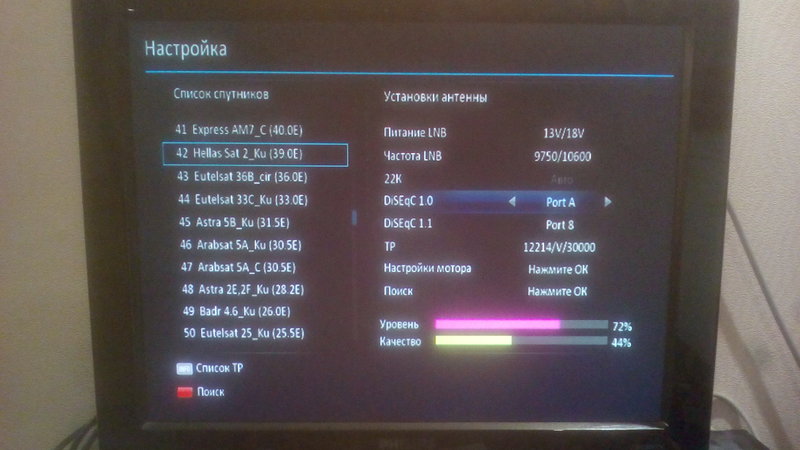

Маво 180 прямофокусная

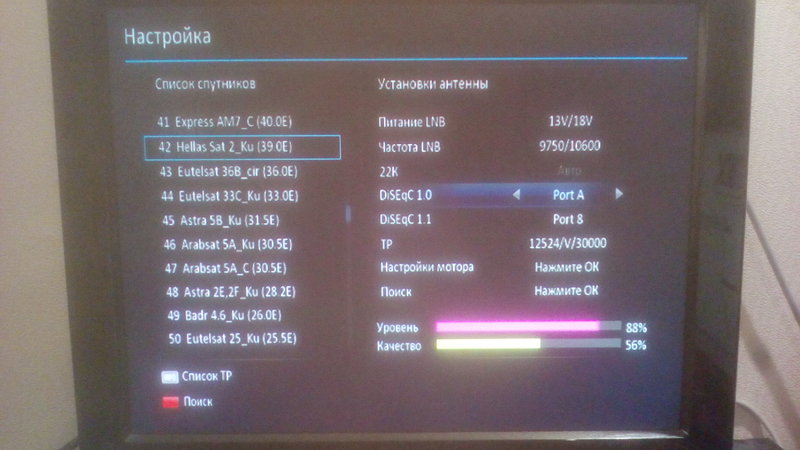

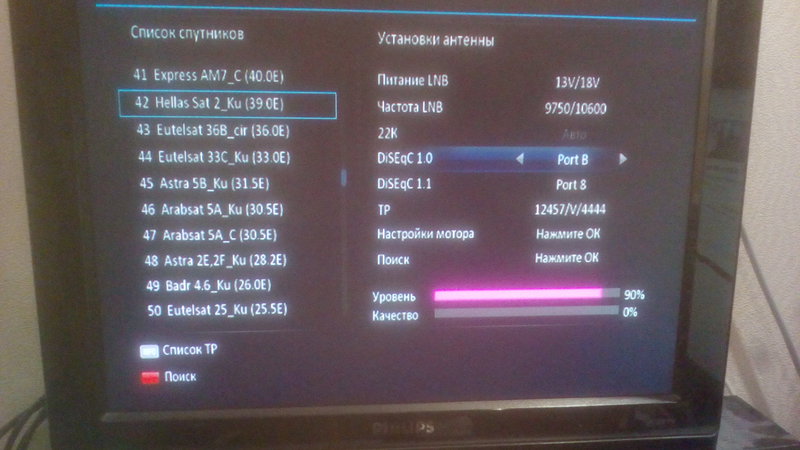

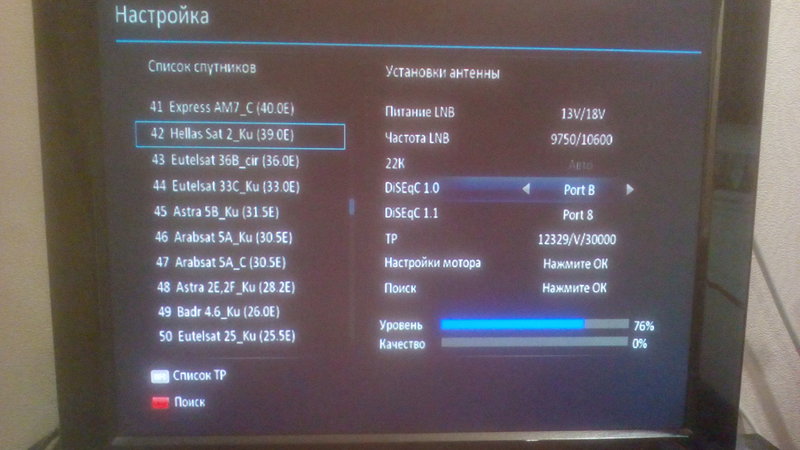

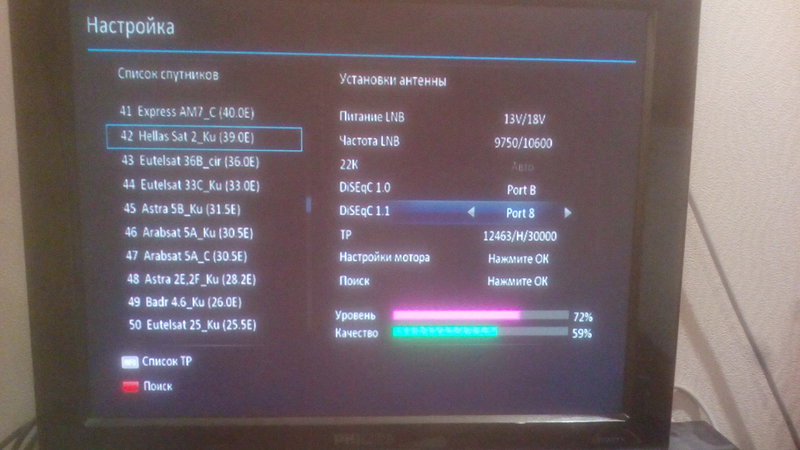

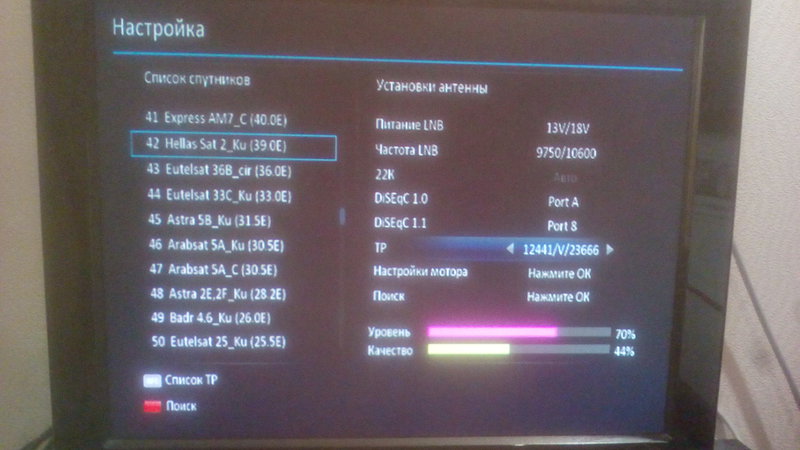

И наконец антенна ДМЗ




















Не смотря на сильных противников, как по мне, антенна вполне выдерживает подобное сравнение, и на слабых сигналах на все 100% отрабатывает свои 180 см. :D
И как показал опыт работы с этой антенной, финальные стадии, такие как сборка и юстировка всей конструкции имеет решающее значение в производительности антенны.
Так же если, как кажется, уже все перепробовано и ни чего не помогает, нужно выдержать паузу и в следующий раз все непременно получится :mrgreen:

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Антенна 180см. из комплекта спутникового ТВ производства ДМЗ
Новое сообщениеДобавлено: 28 сен 2018, 22:07
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 10:42
Сообщения: 276
Поздравляю!
Рад, что у вас всё получилось.
Проделана большая работа, но, чтобы она была законченной, желательно построить на одном планшете графики зависимости Качество / Транспондер с указанием средних значений качества по всему диапазону для каждой из антенн

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Антенна 180см. из комплекта спутникового ТВ производства ДМЗ
Новое сообщениеДобавлено: 28 сен 2018, 23:20
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 янв 2017, 15:39
Сообщения: 139
@juka1868, без обид, но на выше приведенных фотографиях что имелось в виду? Все супер или все архиплохо? И какой вывод, в двух словах, можно сделать из всех их?
Было бы вообще не плохо данные увидеть сведенные в таблицу из которой все сразу бы стало понятно.
