 Заголовок сообщения: Re: Китайская лепестковая антенна 180 см (Ромашка)
Новое сообщениеДобавлено: 05 ноя 2017, 18:57
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 286
Откуда: Днепр
Что бы освободить место под 180см Маво прямофокус, перенес свою "ромашку" на самый верх машинного отделения.


По этому и спешил протестировать на ней 75е перед переносом, и как оказалось не зря.
11473 V 22500 3/4
11490 V 7500 2/3
11605 V 43200 7/8
а так же
11045 H 44922 5/6
На новом месте сразу погасли, что не удивительно ведь 11034 V 27500 3/4 с Eutelsat Hot Bird 13B/13C/13E 13° East у нас в городе то же ни кто не смотрит (кроме меня :mrgreen: ) из за помех от кабельных операторов. И пока между базой кабельщиков и антенной было машинное отделение прием был, а препятствие пропало и лафа сразу кончилась :shock:

11473 V 22500 3/4 начинает проскакивать если спрятать облучатель Ку диапазона внутри Си - шного блина


это против того, что было вчера


При всем при том на всех прочих транспондерах сигнал как из пушки.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 180 см (Ромашка)
Новое сообщениеДобавлено: 17 ноя 2017, 07:05
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1786
Откуда: Запад Украины
Тайванец полным ходом использует ромашку для ку в свою сеть на раздачу сигнала,несмотря на то,что у него есть и цельные зеркала.


_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 180 см (Ромашка)
Новое сообщениеДобавлено: 17 ноя 2017, 14:53
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 17 ноя 2017, 12:32
Сообщения: 1
Такие антенны очень компактны и проходят в нестандартных проёмах. Сборку можно делать на месте монтажа.
Установили их в своё время довольно много.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 180 см
Новое сообщениеДобавлено: 27 ноя 2017, 09:39
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 сен 2017, 06:05
Сообщения: 5
vlad_kg писал(а):
Парни, кто-нибудь имел дело с таким блюдцем?: Утверждается, что российского производства.
Кстати, 4000 сом - это, по нонешнему курсу, около 60-ти баков.

Это Китай 100%. Такие антенны завозили в Казахстан лет 15-20 назад. Качество тогда соответствовало этой категории антенн. Если Б/У то на фиг, на фиг. Если в упаковке, можновзять за полцены. Но в Бишкеке С диапазон "убит" ведь?


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 180 см (Ромашка)
Новое сообщениеДобавлено: 21 янв 2018, 00:50
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1786
Откуда: Запад Украины
Сегодня выделилось свободное время и протестировал в СИ диапазоне китайскую ромашку(неизвестного производителя) 180ку,а точнее с её рабочей площадью 178см. Привезена она была на Украину из Читы самолётом -20 лет назад,для нашего местного любителя,где после стольких лет эксплуатации она оказалась в моём спутниковом приюте.

Изображение Изображение

Изображение Изображение

Фокусное расстояние определил по программе (Парабола) ув.Странника,где она показала по теории 69см.
Собственно на практике так и получилось ровно 69см.
Хочется добавить ,что к фокусу уже приближался сначало на голый волновод без облучателя,прокручивая штанги закрепленные на держателе.Так как при заводском размере (длины) штанг,нельзя было приблизится к точке фокуса.
Изображение Изображение
Изображение Изображение
Изображение Изображение


Вообщем тестировал на Ямале 90еС.
На моё большое удивление антенна работает очень даже прилично на свои 178см-даже не ожидал (признаюсь от себя я ромашки раньше недооценивал и ошибочно считал,что они не работают на свой размер в Си диапазоне)
По сравнению с офсетным супралом 1.8м она уступает % не много.Хотя на фото видно что Китайка стояла внизу где перед ней на спутник были разные припятствия по сравнению с супралом который стоит на высоте и четко принимает позицию.

Приём на западе Украины.Спутник принялся весь.Некоторые транспондеры пропустил сфотографировать:


















_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 180 см (Ромашка)
Новое сообщениеДобавлено: 22 янв 2018, 09:47
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 сен 2017, 06:05
Сообщения: 5
vitalik19 писал(а):
...привезена она была на Украину из Читы самолётом -20 лет назад,...

В этом все дело. Тогда эти антенны делали на Тайване, а уж потом континентальный Китай совершенно "опошлил" их,начав производить из металла, толщиной с бумажный лист, окрашивая без грунтовки и с прочими ухищрениями, уменьшающими цену, и ухудшающими качество.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 180 см (Ромашка)
Новое сообщениеДобавлено: 22 янв 2018, 20:47
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1786
Откуда: Запад Украины
Олег писал(а):
В этом все дело. Тогда эти антенны делали на Тайване, а уж потом континентальный Китай совершенно "опошлил" их,начав производить из металла, толщиной с бумажный лист, окрашивая без грунтовки и с прочими ухищрениями,

Так эта также НО НЕЙМ и тонкая примерно 0.33мм если её положить боком на землю так разлазится как желе...
Когда при реставрации очистил -так получилась лёгенькая,но когда покрыл её белым грунтом(распылил все 2.8кг)-соответственно стала чуть тяжелее.....)

И хотел-бы уделить внимание одному моменту.В большинстве случаев видел много раз на этих настроенных антеннах сам облучатель(блин) крепится уже к штангам.И неизвестно на сколько чётко там выставлен фокус.Как собственно и в моём случае пришлось приближаться к фокусу.

Изображение Изображение
Возможно и по этой причине у одних эти антенны работают хорошо,а других плохо.

Приобрел я эту секторную антеннку естественно поиграться

Сегодня протестировал её на 11°W - Express AM44 на слабом сигнале 3662







Максимум что,удалось вытянуть по опену 820му так это 18%,при феке 1/2 запас до срыва составляет 13%

Изображение Изображение

Ради интереса сравнил на уже отстроенной в системе каскада польской офсетной Мабо 164см (164*183) с диэлектрическим полипропиленовым облучателем,а также аналогичным деполяризатором крест и конвертером ДримтекТ22. Данные показали -19%


Тут конечно я задумался,ведь и прицел ромашки на спутник был чистым и также в прошлый раз она показала небольшое отстование от супрала 1.8м по данным % и так далее,конечно ожидал я чуть более качества уровня...

Вообщем более локально покажут тесты по приёму в сравнении с цельно-прессованной аналогичной по размеру антенной,но это будет отдельная тема....

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 180 см (Ромашка)
Новое сообщениеДобавлено: 24 янв 2018, 21:58
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1786
Откуда: Запад Украины
Сегодня решил все-таки(не удержался) сделать ещё одно сравнение 1.8м ромаха и 164см(164*183) мабо на ямале 49еС.

Вообщем первая на очереди 1.8 китайка:
Изображение Изображение

Моя любимейшая шкала древнего 820го опена
Несколько трансов с данного спутника:









ну и отстроенная у меня в системе каскада- мабо 164см(164*183) - 49еС в центре:









Вообщем как видим результат примерно одинаковый.

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 180 см (Ромашка)
Новое сообщениеДобавлено: 06 май 2018, 16:16
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 286
Откуда: Днепр
Развернул свою антенну на SES-6 40.5°W



Цель прием музыкальных радиоканалов
BFBS Unwind
BFBS Beats
BFBS Belize
с транспондера 3920 R 20000 3/5
С офсетной Маво 180 эта частота идет с средним уровнем качества 22% по шкале "дениса"
Ромашка показала такой результат


минимальный


средний


пиковый уровень сигнала.
Что довольно не плохо для спутника с углом места 0.9° над горизонтом.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 180 см (Ромашка)
Новое сообщениеДобавлено: 06 май 2018, 22:51
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 10:42
Сообщения: 214
juka1868 писал(а):
Развернул свою антенну на SES-6 40.5°W
. . . . . . . . . .
Что довольно не плохо для спутника с углом места 0.9° над горизонтом.

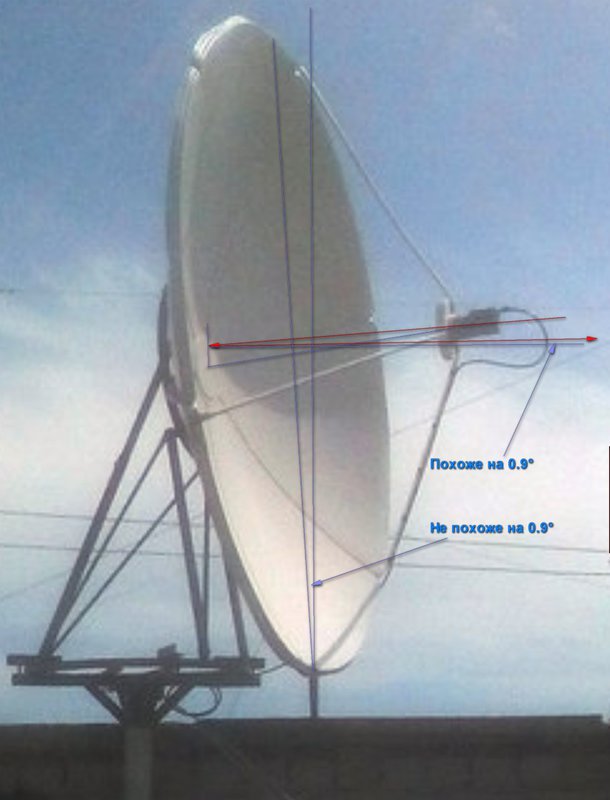

Возможно, это оптический обман, но кажется, что LNB "смотрит" выше точки прицеливания,
а спутник принимается в режиме вертикального мультифида :(

_________________
С уважением, Юрий Филатов (странник)
