 Заголовок сообщения: Re: Спутниковая прямофокусная антенна 4м (Венгерка)
Новое сообщениеДобавлено: 05 окт 2018, 20:11
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 284
Откуда: Днепр

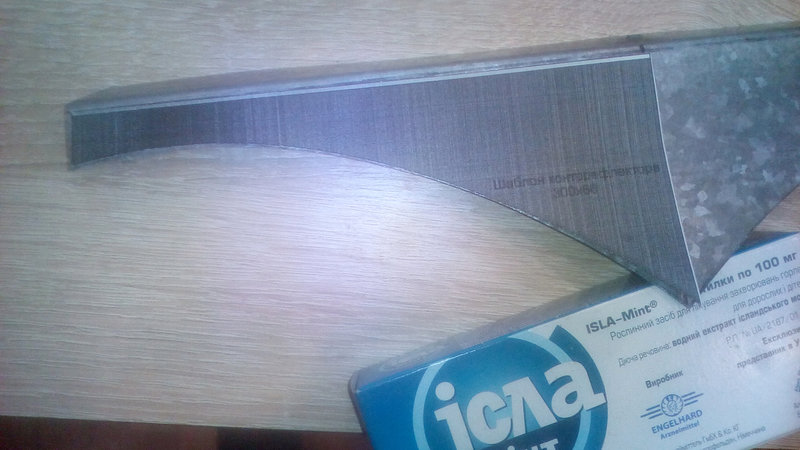

И так шаблон был выведен на печать, точнее его половина, так как в полный размер имеющийся принтер не печатает :shock:

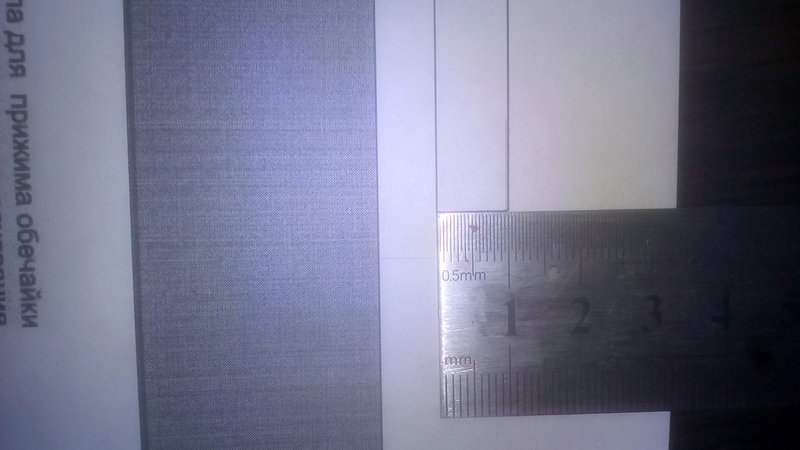

Затем переведен на металл и вырезан с припуском 0.5 мм потом доведен полукруглым напильником

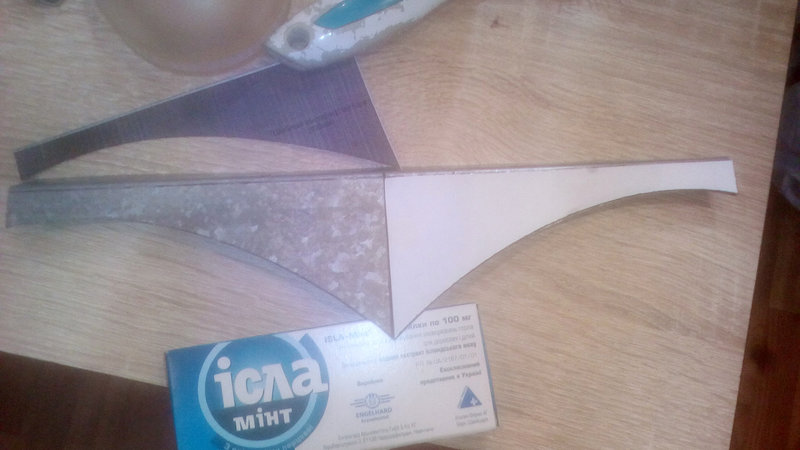

На снимке бумага немного приподнялась, но в реале бумажный и металлический шаблоны совпадают.


На пущенном в расход подоконнике из оцинковки есть свое ребро жесткости, так что дополнительное усиление не требуется.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая прямофокусная антенна 4м (Венгерка)
Новое сообщениеДобавлено: 08 окт 2018, 15:57
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 10:42
Сообщения: 213
Виталий, прежде чем дело дойдет до отливки контррефлектора, нужно решить вопрос, какой крепёж будет вмонтирован в контррефлектор.
А это решение напрямую зависит от крепления контррефлектора и LNB в районе кольцевого фокуса.
Вначале рисунок, как информация к размышлению:
Синий пунктирный круг - это "охранная зона" кольцевого фокуса.
В секторе лучей держатель фокуса должен быть "ножевого" типа (розовая фигура).
Логично всю светлосерую фигуру сделать из листа 3-5мм толщиной.
Собственно держатель контррефлектора (тёмносерый вертикальный прямоугольник - это его четверть)
можно сварить из уголка (полка справа), а серую фигуру внаклад приварить в верхней части прямоугольника.
А ниже розовой фигуры (под подписью Ф3678) приварить уголковую проушину для крепления каждой из 4-ёх ног,
на которых узел фокусов будет будет стоять на основном зеркале.
Как-то так...

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая прямофокусная антенна 4м (Венгерка)
Новое сообщениеДобавлено: 08 окт 2018, 21:18
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1784
Откуда: Запад Украины
Юрий спасибо за советы,мы хоть не быстро,но потихоньку стараемся делать.Планшет с осб готов,шаблон Юрий(juka1868) закончил,сейчас в свободное время дорабатывает цилиндр.
У меня к вам просьба(так как я некогда не работал с эпоксидной смолой) покажите какую именно её мне купить?И сколько литров?
https://prom.ua/Smola-epoksidnaya.html? ... gILi_D_BwE
По возможности могу сразу заказать если покажите конкретно ссылку,на вами одобренный материал,нужной для отливки контррефлектора из эпоксидной смолы.


Следующий вопрос касательно:
странник писал(а):
В секторе лучей держатель фокуса должен быть "ножевого" типа (розовая фигура).

Он же также плоский правильно?

Следующий вопрос :
странник писал(а):
А ниже розовой фигуры (под подписью Ф3678) приварить уголковую проушину для крепления каждой из 4-ёх ног,
на которых узел фокусов будет будет стоять на основном зеркале.

То-есть это мы уже крепим к уже существующим штангам и можно будет также регулировать(ближе -дальше) этот весь блок? Соответственно и будет регулироваться и сам контрефлектор на шпильках на примыкающих взади прямоугольниках-4шт? И последнее держатель контрефлектора и лнб как я понял планируется из четырёх штанг?

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая прямофокусная антенна 4м (Венгерка)
Новое сообщениеДобавлено: 09 окт 2018, 12:31
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 10:42
Сообщения: 213
Эпоксидная смола с отвердителем ЭДП по 200мл упаковка - такой я выклеил в 1989г свою антенну 91см,
которая мне служит без дефектов и потери формы скоро 30лет :)
https://logosltd.com.ua/p140880935-epoksidnyj-klej-200gr.html
А здесь описание:
https://www.olx.ua/obyavlenie/epoksidnyy-kley-200g-chehiya-smola-s-otverditelem-IDzbDs0.html?sd=1#4e06a94514
Я ещё добавлял на каждую упаковку пакетик алюминиевой пудры. Перемешивать тщательно, но без фанатизма -
воздушные пузырьки вредят изделию, особенно в первом слое (поверхностном).
Из рисунка видно, что на конус и тонкий цилиндр достаточно 1л смеси - это 5 упаковок.


Каждую упаковку смешивать в отдельной сухой баночке 0.5л только после израсходования предыдущей порции смеси.
Первый слой наносим кистью (шириной 2-3см) снизу вверх, стараясь равномерно, без пузырьков покрыть поверхность всей формы.
При толщине слоя 2-3мм (а смола будет стекать, и её нужно будет кисточкой поднимать по склонам формы) накладываем первый
круг диаметром 360мм из эластичной сухой ткани (старая майка, футболка и т.п.), оставляя по 15мм за цилиндром формы -
на заключительном этапе мы завернём эту оторочку на диск с болтами крепления.
ткань прижимаем к поверхности смолы, чтобы она её пропитывала - так мы избежим образования пустот под тканью.
Когда вся ткань пропитается по всей поверхности, наносим следующий слой смолы, потом кружок ткани, но уже без отворота за
край формы. Ткань может быть грубой, жёсткой, но тогда её лучше предварительно раскроить по секторам ~60°.
Ткань на рисунке показана условно, в центральной части формы можно делать больше слоёв ткани, но не в местах,
где будут головки болтов.
Следим за тем, чтобы в складках ткани не оставался воздух и чтобы она вся пропитывалась смолой.
Кончилась смесь - готовим новую порцию, не спешим, но процесс выклеивания должен быть непрерывным.
Когда до края формы останется 1см, устанавливаем диск из текстолита с крепко закрученными в него 4 болтами крепления.
Диск ставим строго по центру, ориентируясь по краю формы, от которого утапливаем на одинаковую глубину.
Смола должна будет вытечь из всех отверстий более-менее одинаково. После этого надрезаем ножницами по радиусам
отвёрнутую ткань (примерно через 3-4см), промазываем смолой край диска и на него с небольшим натягом наклеиваем
каждый лепесток оторочки, плотно прижимая к диску. когда все лепестки будут наклеены, кисточкой в том же направлении
наносите финишный слой эпоксидки, который покроет диск ровным слоем.
Я надеюсь, что рабочая платформа была установлена вами по уровню строго горизонтально ;)

На все ваши вопросы ответ один - ДА. Задавайте ещё.

Успехов

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая прямофокусная антенна 4м (Венгерка)
Новое сообщениеДобавлено: 09 окт 2018, 20:02
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1784
Откуда: Запад Украины
Юрий Спасибо за помощь и понятный рисунок(класс!),вопросов ещё будет много.Ещё один нью-анс с держателем контрефлектора -это уголок то-есть как я понимаю у нас получается цельная крестовина?
Можно ли вместо стекло-текстолитого диска (который зальётся) использовать отрезной диск под болты,несмотря на то,что он не рекомендуемого размера,но в зону отверстий попадает? Или использовать аналогичный круг по рекомендуемому размеру из пластика?

Вообщем сначала пробую полностью сделать матрицу,вылить контрефлектор,а позже займусь крепежем.

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая прямофокусная антенна 4м (Венгерка)
Новое сообщениеДобавлено: 09 окт 2018, 22:51
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 10:42
Сообщения: 213
Про крестовину вы правильно поняли.
Насчёт диска скажу так - он решает две задачи:
1. Обеспечить перпендикулярность болтов крепления плоскости раскрыва;
2. Обеспечить центровку четырёх болтов относительно оси контррефлектора.

А условие к материалу диска - он не может быть из материала с большим коэффициентом температурного расширения
и не может быть сделан из гигроскопичного материала типа фанеры. Иначе контррефлектор не переживёт зиму...
Ещё диск не может быть из плексигласа - он не клеется эпоксидкой

Можно, как альтернативу, сделать из двух полосок стеклотекстолита 301х20мм крест, свинтив по центру
под прямым углом винтиком М4, а на "лучах" крестовины плотно завинтить 4 болта М6х60
Варианты всегда есть... Например, пластмассовая тарелка с плоским донышком.

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Спутниковая прямофокусная антенна 4м (Венгерка)
Новое сообщениеДобавлено: 10 окт 2018, 06:18
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1784
Откуда: Запад Украины
Спасибо,понял.
