 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 06 июн 2020, 20:44
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 463
Откуда: Днепр
Наконец то погода наладилась. Провел осмотр своего железа.
Данная антенна перезимовала отлично.






В планах дальнейшая тонкая настройка и юстировка этой приемной установки.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12°w-90°е Ку; Прямофокус МАВО 180 см дуга 40°w-100°е Ку; Прямофокус лепесковая 240 см дуга 40°w-113°е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113°е-38°е Си лин.; Офсет МАВО 180 см дуга 40°w-60°е Си круг. + Си лин. + Ку; Офсет МАВО 140 см дуга 100°е-15w Ку; Офсет МАВО 180 см дуга 113°е-19°е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100°е-15°w Ку; Triax TD-110 мотоподвес дуга 30°w-100°е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57°e Си круг; СА-900 10°e; СА-900 36°e; СА-900 36°e круг+42°e; СА-900 45°e; СА-900 53°e; СА-900 55°e+60°e+48°e; СА-900 56°e круг; СА-900 85°e; СА-1200 4°w; СА-1200 13°e; СА-1200 5°e+9°e+1°w; СА-1200 19°е+16°е+26°е; СА-1200 75°е; СА-1200 28°е+31°e+24°e; СА-1200 7°е+1.9°e; СА-1200 90°е; Офсет Channel Master 240 см 39°e


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 06 июн 2020, 22:26
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 окт 2018, 09:28
Сообщения: 322
Откуда: Коломыя,Ивано-Франковская область
Актюатор который делает наклон антенны пр вертикали(вверх,вниз), часто его используете для корректировки сигнала или нечасто?

_________________
Антенна офсет MABO 1,64 м, Sat integral 1412 Rocket,T2 Uclan SE
Дуга круговой С Band:90е-14w
Дуга линейный С Band:93,5е-1w
Дуга круговой KU Band:36е-56e
Дуга линейный KU Band:90е-15w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 06 июн 2020, 22:51
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 463
Откуда: Днепр
igor писал(а):
Актюатор который делает наклон антенны пр вертикали(вверх,вниз), часто его используете для корректировки сигнала или нечасто?

Устал повторять, на моих антеннах нет такой опции!!!
Каждый из актуаторов крутит полярный подвес на свою, четко настроенную, половину дуги.
Такая конструкция исключает аварийные ситуации с изломом актуатора, и позволяет охватить всю дугу от горизонта до горизонта баз риска повреждения оборудования.
Зачем Вам смещать фокус антенны выше или ниже дуги Кларка??? Ума не приложу :shock:
Вы уже второй раз об этом спрашиваете :lol:

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12°w-90°е Ку; Прямофокус МАВО 180 см дуга 40°w-100°е Ку; Прямофокус лепесковая 240 см дуга 40°w-113°е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113°е-38°е Си лин.; Офсет МАВО 180 см дуга 40°w-60°е Си круг. + Си лин. + Ку; Офсет МАВО 140 см дуга 100°е-15w Ку; Офсет МАВО 180 см дуга 113°е-19°е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100°е-15°w Ку; Triax TD-110 мотоподвес дуга 30°w-100°е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57°e Си круг; СА-900 10°e; СА-900 36°e; СА-900 36°e круг+42°e; СА-900 45°e; СА-900 53°e; СА-900 55°e+60°e+48°e; СА-900 56°e круг; СА-900 85°e; СА-1200 4°w; СА-1200 13°e; СА-1200 5°e+9°e+1°w; СА-1200 19°е+16°е+26°е; СА-1200 75°е; СА-1200 28°е+31°e+24°e; СА-1200 7°е+1.9°e; СА-1200 90°е; Офсет Channel Master 240 см 39°e


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 06 июн 2020, 23:18
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 окт 2018, 09:28
Сообщения: 322
Откуда: Коломыя,Ивано-Франковская область
Есть спутники которые не стоят четке по орбите и хотят подкоректировки по вертикали.

_________________
Антенна офсет MABO 1,64 м, Sat integral 1412 Rocket,T2 Uclan SE
Дуга круговой С Band:90е-14w
Дуга линейный С Band:93,5е-1w
Дуга круговой KU Band:36е-56e
Дуга линейный KU Band:90е-15w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 07 июн 2020, 00:35
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 463
Откуда: Днепр
igor писал(а):
Есть спутники которые не стоят четке по орбите и хотят подкоректировки по вертикали.


???? Вы о чем? :shock:
Express-AM2 / Express-MD1, 80 E Давно ушли в долину вечной охоты.
Теперь, видимо чтоб более не создавать подобных ситуаций, большую часть своих телекоммуникационных бортов Роскосмос по короткой траектории сразу отправляет в океан, так что эта проблема уже не актуальна :mrgreen:

Так что от сюда по подробнее, какие там такие спутники чего хотят??? :lol:

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12°w-90°е Ку; Прямофокус МАВО 180 см дуга 40°w-100°е Ку; Прямофокус лепесковая 240 см дуга 40°w-113°е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113°е-38°е Си лин.; Офсет МАВО 180 см дуга 40°w-60°е Си круг. + Си лин. + Ку; Офсет МАВО 140 см дуга 100°е-15w Ку; Офсет МАВО 180 см дуга 113°е-19°е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100°е-15°w Ку; Triax TD-110 мотоподвес дуга 30°w-100°е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57°e Си круг; СА-900 10°e; СА-900 36°e; СА-900 36°e круг+42°e; СА-900 45°e; СА-900 53°e; СА-900 55°e+60°e+48°e; СА-900 56°e круг; СА-900 85°e; СА-1200 4°w; СА-1200 13°e; СА-1200 5°e+9°e+1°w; СА-1200 19°е+16°е+26°е; СА-1200 75°е; СА-1200 28°е+31°e+24°e; СА-1200 7°е+1.9°e; СА-1200 90°е; Офсет Channel Master 240 см 39°e


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 07 июн 2020, 06:34
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 окт 2018, 09:28
Сообщения: 322
Откуда: Коломыя,Ивано-Франковская область
Плавающих супутниковий есть целая куча,на свои двухметровые антены вы ето не ощущаете а на меньших размеров ета проблема сразу ощутима, например для моей местности ето ощутимо на таких позициях как 57'е и 54,9'е так что ета проблема была и будет.

_________________
Антенна офсет MABO 1,64 м, Sat integral 1412 Rocket,T2 Uclan SE
Дуга круговой С Band:90е-14w
Дуга линейный С Band:93,5е-1w
Дуга круговой KU Band:36е-56e
Дуга линейный KU Band:90е-15w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 07 июн 2020, 09:18
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 463
Откуда: Днепр
igor писал(а):
Плавающих супутниковий есть целая куча,на свои двухметровые антены вы ето не ощущаете а на меньших размеров ета проблема сразу ощутима, например для моей местности ето ощутимо на таких позициях как 57'е и 54,9'е так что ета проблема была и будет.


??? :oops: :lol:

Вы, для меня, прямо источник самых необычных новостей :mrgreen:
Двухметровых поворотных зеркал для Ку диапазона у меня к сожалению нет :(
240 см лепестковая антенна для Ку самим производителем оценивается как эквивалент 180 см.
На антенны от 100 см (честных) Триакс до остальных, далее даю размеры по спецификациям производителя, 140 см; 160 см; 180 см офсеты и 180 см прямофокусы, как Yamal 402 54.9°E так и NSS-12 57.0°E я принимаю без всяких проблем и дополнительных корректировок относительно дуги Кларка.

Что я делаю не так? :lol:

Для себя Вы конечно можете поставить актуатор на деклинацию, если настроить дугу у Вас по каким то причинам не получается, но настраивать спутники по двум осям то еще удовольствие :shock: При этом к люфту по полярной оси добавится люфт по деклинации и антенна станет ужасно нестабильна. Даже при слабом ветерке Вы не сможете ни чего нормально принять.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12°w-90°е Ку; Прямофокус МАВО 180 см дуга 40°w-100°е Ку; Прямофокус лепесковая 240 см дуга 40°w-113°е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113°е-38°е Си лин.; Офсет МАВО 180 см дуга 40°w-60°е Си круг. + Си лин. + Ку; Офсет МАВО 140 см дуга 100°е-15w Ку; Офсет МАВО 180 см дуга 113°е-19°е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100°е-15°w Ку; Triax TD-110 мотоподвес дуга 30°w-100°е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57°e Си круг; СА-900 10°e; СА-900 36°e; СА-900 36°e круг+42°e; СА-900 45°e; СА-900 53°e; СА-900 55°e+60°e+48°e; СА-900 56°e круг; СА-900 85°e; СА-1200 4°w; СА-1200 13°e; СА-1200 5°e+9°e+1°w; СА-1200 19°е+16°е+26°е; СА-1200 75°е; СА-1200 28°е+31°e+24°e; СА-1200 7°е+1.9°e; СА-1200 90°е; Офсет Channel Master 240 см 39°e


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 07 июн 2020, 09:50
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 окт 2018, 09:28
Сообщения: 322
Откуда: Коломыя,Ивано-Франковская область
Дуга у меня настроена от 90'е по 15'w, далее на запад мне деревья перекрывают горизонт, а возможность принимать могла бы быть, насчет ветров то конечно при сильных порывах есть амортизация антенны но ето существенным образом не влияет на прием антенны, люфта пока нету но если будет(а такое было у меня на мотоподвесе то ето легко корректируется поворотом антенны влево вправо, даже при легком ветре болтается тарелки никакого не наблюдалось,ну а то что вы уверенно принимаете 57'е так ето и так понятно зона покрытия луча у вас другая.

_________________
Антенна офсет MABO 1,64 м, Sat integral 1412 Rocket,T2 Uclan SE
Дуга круговой С Band:90е-14w
Дуга линейный С Band:93,5е-1w
Дуга круговой KU Band:36е-56e
Дуга линейный KU Band:90е-15w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 28 июл 2020, 19:45
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 463
Откуда: Днепр

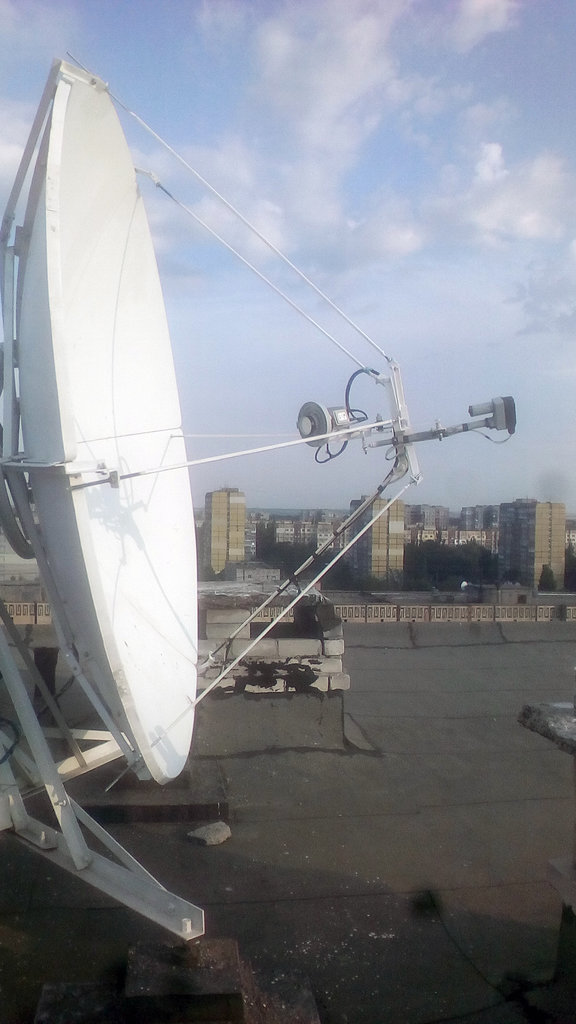

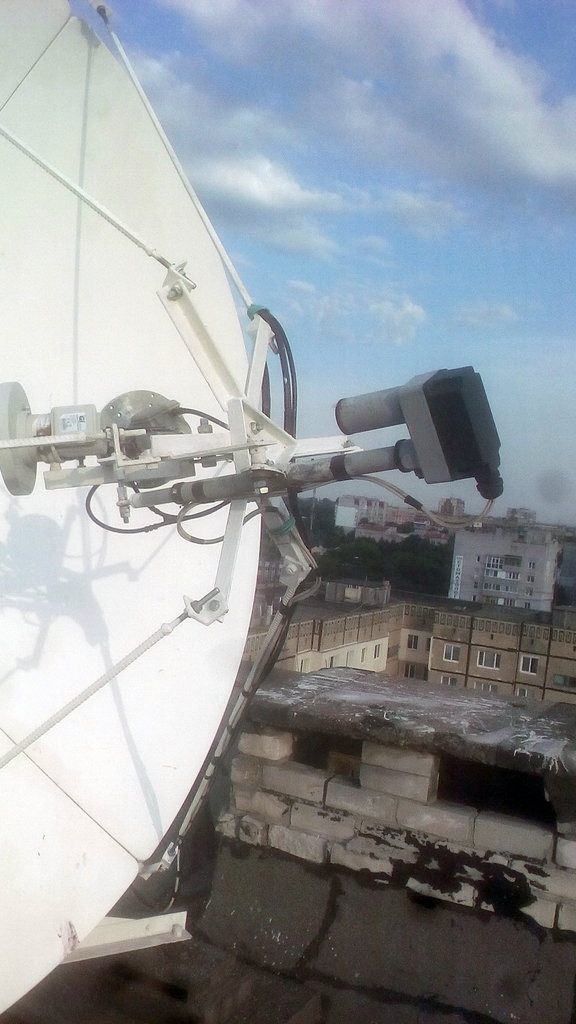

Продолжил работу над антенной.

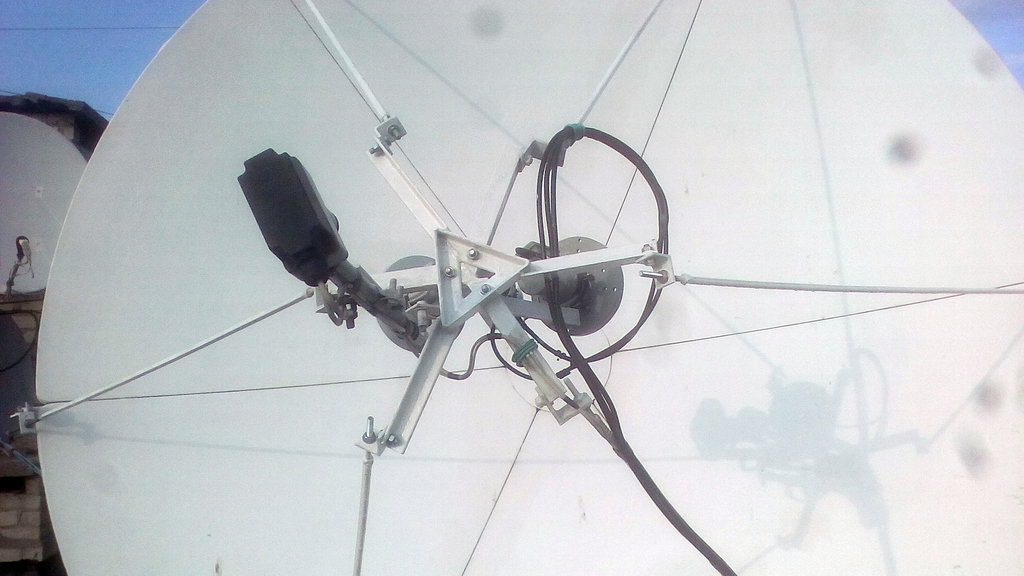

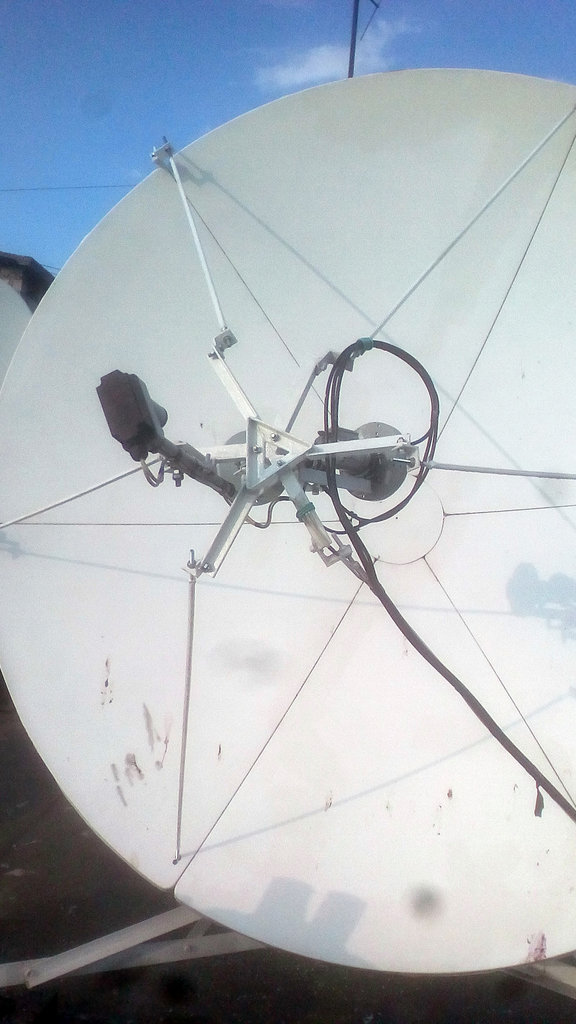

Добавил еще три спицы в узел крепления конвертеров.







В результате положение конвертеров, относительно зеркала, стало на много стабильнее.
Так же более равномерно распределяется нагрузка на зеркало от подвеса узла конвертеров, теперь он заметно меньше влияет на деформацию зеркала.
Теперь можно по бороться и за прием Ку диапазона на эту антенну.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12°w-90°е Ку; Прямофокус МАВО 180 см дуга 40°w-100°е Ку; Прямофокус лепесковая 240 см дуга 40°w-113°е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113°е-38°е Си лин.; Офсет МАВО 180 см дуга 40°w-60°е Си круг. + Си лин. + Ку; Офсет МАВО 140 см дуга 100°е-15w Ку; Офсет МАВО 180 см дуга 113°е-19°е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100°е-15°w Ку; Triax TD-110 мотоподвес дуга 30°w-100°е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57°e Си круг; СА-900 10°e; СА-900 36°e; СА-900 36°e круг+42°e; СА-900 45°e; СА-900 53°e; СА-900 55°e+60°e+48°e; СА-900 56°e круг; СА-900 85°e; СА-1200 4°w; СА-1200 13°e; СА-1200 5°e+9°e+1°w; СА-1200 19°е+16°е+26°е; СА-1200 75°е; СА-1200 28°е+31°e+24°e; СА-1200 7°е+1.9°e; СА-1200 90°е; Офсет Channel Master 240 см 39°e


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Китайская лепестковая антенна 240 см (Ромашка)
Новое сообщениеДобавлено: 04 авг 2020, 00:30
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 463
Откуда: Днепр
Настроил Ку диапазон.
Просканировал Hispasat 30W-5/30W-6. Для сравнения взял 180 см антенну производства ДМЗ.
Скрины идут парами для наглядности, первая картинка 180 см - вторая 240.

Изображение Изображение Изображение
































Хотя в Ку диапазоне сигнал меньше чем на полноценную 240 см антенну, все же ее можно использовать не только для Си.
