 Заголовок сообщения: Контррефлектор для АДЭ антенны 4м (своими руками)
Новое сообщениеДобавлено: 17 май 2019, 21:36
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 22:05
Сообщения: 2302
Откуда: Запад Украины
И так начну новую тему в которой буду делать контррефлектор для АДЭ антенны 4м своими руками по совету ув. Странника - Юрия Филатова за,что ему большая благодарность в помоши для SATDX-LIFE Forum.


Хотя сам процесс должен был начатсья еще осенью,но по непредвиденным обстоятельствам задержался до сегодняшнего дня...

В теме Юрием было предложено вот такой вариант: viewtopic.php?p=8577#p8577


странник писал(а):
На рисунке профиль (шаблон) контррефлектора в натуральную величину. Для контроля - прямоугольник 100х10



странник писал(а):
Склеить два листа по 10 - это после высыхания клея лучше, чем ДСП 18мм. Платформа должна быть жёсткой.
Шаблон точно вырезается из тонкого металла, например, тонкой жести.
После припайки оси вращения с другой стороны припаивается ребро жёсткости длиной 300мм посередине тонкой части шаблона.
В швеллере заранее сверлим отверстия под шурупы, выставляем ось вращения строго перпендикулярно
плоскости платформы ориентируясь по краю обечайки, и только после этого ваш помощник фиксирует швеллерок
шурупами в найденном вами положении.
При помощи вращающегося шаблона контролируется высота шляпок шурупов (~на 10мм) ниже шаблона.
Затем форма до покрытия шляпок заполняется плотно гипсо-меловой смесью, а финишный слой при нанесении
на форму контролируется и, если надо, по жидкому подрезается и разравнивается вращательно разнонаправленными
движениями шаблона. Налипший на шаблон гипс нужно незамедлительно снимать.
После полного высыхания гипса форма, если надо, шлифуется мелкой шкуркой, прогревается феном и покрывается
кисточкой тонким слоем горячего (расплавленного) воска (парафина)
Теперь чистым шаблоном срезается весь лишний воск, шаблон и швеллер снимаются, а форма осторожно полируется
с применением мастики для натирания паркета. Я так делал, когда готовил матрицу под свою антенну.
Жирный внешний слой не даст эпоксидной смоле пристать к матрице, а прилипанию к обечайке противодействует скотч.
Тем не менее, снятие контррефлектора с матрицы будет сложной операцией. Кстати, обечайку на стыке не скрепляйте - она будет сниматься первой. Просто после придания полосе цилиндрической формы стяните её толстой нитью.




И так начну медленные этапы.Такое делаю впервые,если что ругайте....
Шаблон сделан нашим модератором Юрием juka1868,за что ему также большая благодарность от SATDX-LIFE Forum.












Продолжение следует

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Контррефлектор для АДЭ антенны 4м (своими руками)
Новое сообщениеДобавлено: 23 май 2019, 22:04
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 22:05
Сообщения: 2302
Откуда: Запад Украины





_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Контррефлектор для АДЭ антенны 4м (своими руками)
Новое сообщениеДобавлено: 23 май 2019, 22:41
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 12 ноя 2018, 23:42
Сообщения: 41
Здравствуйте, это напоминает мне время ГДР, в котором она была сделана в виде параболической антенны из гипса. После этого на него наносили воск воска и гладко скребли по колотому металлическому шаблону, после чего делали оригинальную форму антенны. Это можно сделать именно так. Все было сделано с тканью и эпоксидной смолой.

_________________
3,7m Andrew Earth Station Antenne (Ku and Ka)
2,2m Kathrein CAS 023 Antenne (C, C-extd. and Ka)
1,2m FUBA Antenne (Ka)
LNB: Ku-Band, C-Band, C-Band extd., Ka-Band A,B,C and D
Karten: TBS 6983, TBS 6522, TBS 5925
Receiver: Openbox X 810


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Контррефлектор для АДЭ антенны 4м (своими руками)
Новое сообщениеДобавлено: 24 май 2019, 09:49
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 09 ноя 2018, 19:14
Сообщения: 21
Поздравляем vitalik19.

контррефлектор для АДЭ антенны, не может использоваться на классической антенне с прямым фокусом. Если вы хотите использовать его на антенне, которая изображена на картинке, она не будет работать. :(


Вложения:
ADE antenna.jpg
ADE antenna.jpg [ 38.58 Кб | Просмотров: 739 ]
Prime focus antenna.jpg
Prime focus antenna.jpg [ 44.2 Кб | Просмотров: 739 ]

_________________
TBS5927, TBS5925 , TBS6983 , TBS6903 , TBS 6522 ,TBS 5520SE, TBS 5590, Prof7301, PF 250cm, ADE NWIEE 370cm, Full band LNBs: S, L, C Norsat PLL ,X PLL, Ku NJR2842S PLL, full Ka band PLL, and other iron for DX reception
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Контррефлектор для АДЭ антенны 4м (своими руками)
Новое сообщениеДобавлено: 24 май 2019, 22:52
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 22:05
Сообщения: 2302
Откуда: Запад Украины
dreamsat писал(а):
Здравствуйте, это напоминает мне время ГДР, в котором она была сделана в виде параболической антенны из гипса.

Привет.
А это единственный выход,что можно сделать,так как контрзеркала заточенные под матрицу не продаются... но за то очень хорошо,когда знающие ув.люди подскажут,что и как сделать.







Peon писал(а):

контррефлектор для АДЭ антенны, не может использоваться на классической антенне с прямым фокусом. Если вы хотите использовать его на антенне, которая изображена на картинке, она не будет работать. :(


Привет,а почему вы решили что на фото это классический прямофокус ?
Советую посмотреть тему про эту антенну 4м:
viewtopic.php?p=8522#p8522

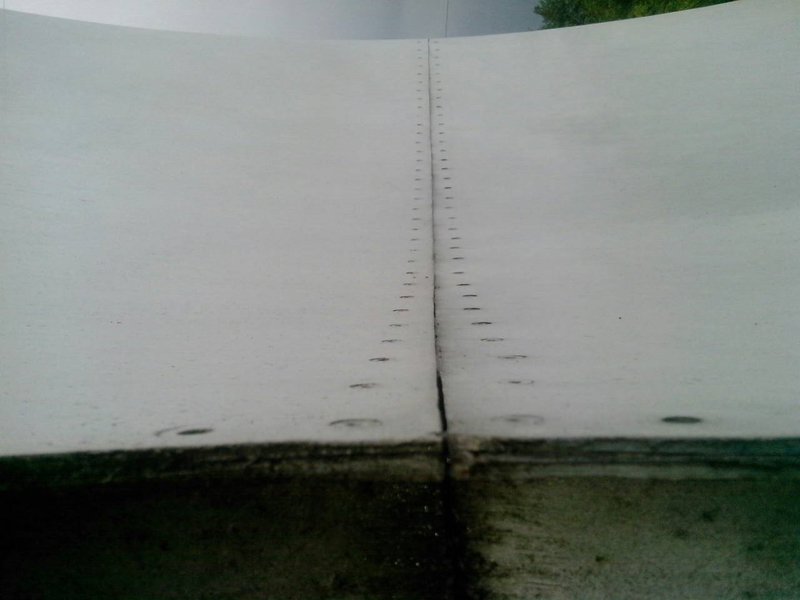

Также сегодня сфотографировал с центра антенны:

( диаметр отверстия в центре ровно 300 мм )



_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Контррефлектор для АДЭ антенны 4м (своими руками)
Новое сообщениеДобавлено: 25 май 2019, 21:21
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 09 ноя 2018, 19:14
Сообщения: 21
Peon писал(а):

контррефлектор для АДЭ антенны, не может использоваться на классической антенне с прямым фокусом. Если вы хотите использовать его на антенне, которая изображена на картинке, она не будет работать. :(


vitalik19 писал(а):
Привет,а почему вы решили что на фото это классический прямофокус ?
Советую посмотреть тему про эту антенну 4м:
viewtopic.php?p=8522#p8522

Также сегодня сфотографировал с центра антенны:

( диаметр отверстия в центре ровно 300 мм )



Привет
Отверстие в антенне не означает, что это антенна ADE.
Посмотрите на тень на антенне ADE и антенне PF. Я не хочу вас разочаровывать, но у меня есть антенна ADE, поэтому я знаю, что пишу. ;)


Вложения:
ADE antenna shadow.jpg
ADE antenna shadow.jpg [ 95.06 Кб | Просмотров: 617 ]
shadow on antenna.jpg
shadow on antenna.jpg [ 81.32 Кб | Просмотров: 617 ]

_________________
TBS5927, TBS5925 , TBS6983 , TBS6903 , TBS 6522 ,TBS 5520SE, TBS 5590, Prof7301, PF 250cm, ADE NWIEE 370cm, Full band LNBs: S, L, C Norsat PLL ,X PLL, Ku NJR2842S PLL, full Ka band PLL, and other iron for DX reception
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Контррефлектор для АДЭ антенны 4м (своими руками)
Новое сообщениеДобавлено: 25 май 2019, 22:31
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 408
Откуда: Днепр
Peon
Только без паники :)
Виталий приступил к изготовлению контррефлектора не на основе догадок и предположений.
Предварительно, под руководством странника, была проведена работа по тестированию и определению класса зеркала.

viewtopic.php?f=89&t=1594&start=70

За тем Юрий выполнил все необходимые расчеты, а в его компетенции лично я ни сколько не сомневаюсь 8-)
Уверен Виталий все делает правильно.
Хотя конечно, все возможные сомнения будут развеяны только при тестировании.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Контррефлектор для АДЭ антенны 4м (своими руками)
Новое сообщениеДобавлено: 26 май 2019, 00:36
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 22:05
Сообщения: 2302
Откуда: Запад Украины
Peon писал(а):
Отверстие в антенне не означает, что это антенна ADE.
Посмотрите на тень на антенне ADE и антенне PF.

Дело еще в том ,что эта антенна не работает как классический прямофокус к которым мы привыкли.

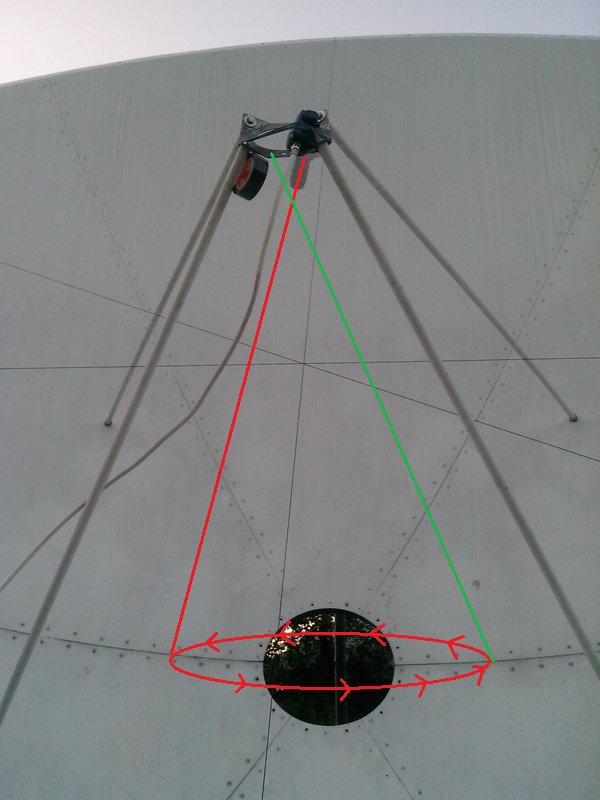

При наведении строго на спутник,где голый волновод(проверенный на других антеннах) смотрит в центр антенны,где антенна 4м показывает слабый сигнал, viewtopic.php?p=8555#p8555
