 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 01 авг 2019, 21:15
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 10:42
Сообщения: 346

_________________
С уважением, Юрий Филатов (странник)


Последний раз редактировалось странник 01 янв 1970, 02:00, всего редактировалось 3 раз(а).

Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 01 авг 2019, 21:37
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 2528
Откуда: Запад Украины
хохол писал(а):
вопрос знатокам когда стоит мотор зачем еще 2 тарелки ?

stasalt можно поставить одну поворотку и смотреть кино,а можно играться с антеннами и не смотреть кино и радоваться жизни!

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 02 авг 2019, 12:25
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 2528
Откуда: Запад Украины
странник писал(а):
Каковы плюсы и минусы этой установки.


Скорее всего менее налипание мокрого снега,так как он и си диапазон понижает.



У меня к вам вопрос по поводу качества сигнала (дб),а это интересует разница при классической установке и в данной вашей?

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 02 авг 2019, 18:30
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 03 дек 2016, 11:24
Сообщения: 22
странник
1 вариант:при данной установки антенны эффективность антенны за счет площади повышается кип (чем обычная установка)
2)вариант угол верхнего балкона (соседнего балкона или дома рядом именно угол) не срезает сигнал?
3)вариант низковисящий для вас спутник чтобы компенсировать кроссполяризацию?


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 11 авг 2019, 09:22
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 10:42
Сообщения: 346
hfcek писал(а):
странник
1 вариант:при данной установки антенны эффективность антенны за счет площади повышается кип (чем обычная установка)
2)вариант угол верхнего балкона (соседнего балкона или дома рядом именно угол) не срезает сигнал?
3)вариант низковисящий для вас спутник чтобы компенсировать кроссполяризацию?

Все три варианта неверны:
1. Как бы ни была установлена антенна, со спутника, на который она направлена, её апертура видна как круг с диаметром, который равен малой оси офсетного зеркала.
2. При угле возвышения 10° лучи со спутника падают на антенну гораздо ниже кромки верхнего балкона.
3. Кроссполяризацию компенсирует только "косая" (большая ось антенны лежит в плоскости вектора поляризации излучения спутника) установка антенны.
Здесь же мы имеем поворот антенны на 90° относительно стандартной установки, т.е. механизмы установки азимута и зенитного угла просто поменяны местами.

Одна из причин такой установки - дом обшит толстым слоем минеральной ваты и установка кронштейна на стену проблематична.
Так, например, "горыныч" этажём выше посажен на 4 сквозные шпильки М8. Я же закрепил 40см кронштейн за уголок обрамления балкона.

Кроме того, дождевые капли, упавшие на антенну при такой установке не брызгают на балкон. В сильную грозу этот фактор был подтверждён.

Но мне не понравилась такая установка антенны, т.к. во время дождя наблюдались замирания и пропадание сигнала с низковисящего над горизонтом
спутника Yamal 401, и я её перенастроил:



Для того, чтобы вам было проще ответить на вопрос

Куда теперь направлена антенна?

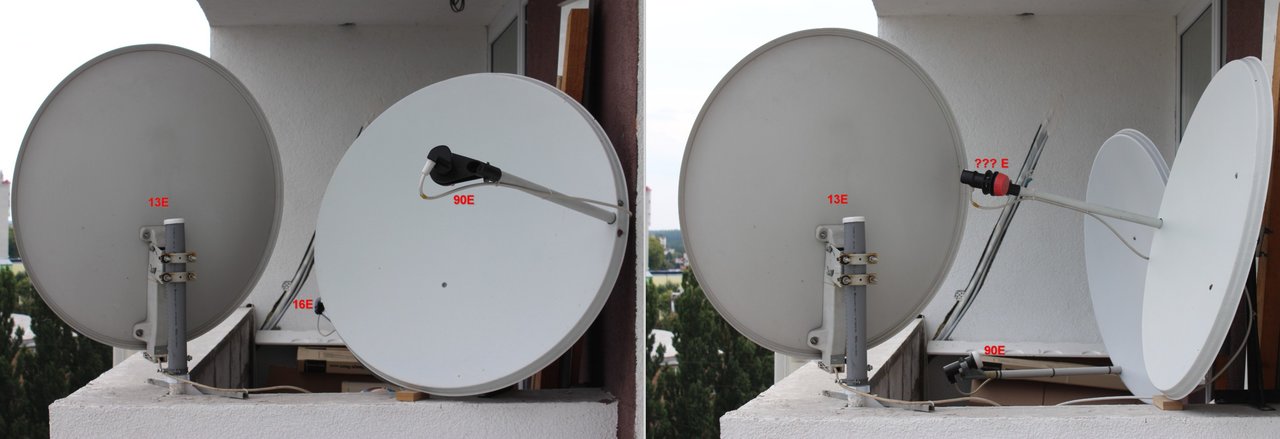

привожу в сопоставлении с фото, когда она была направлена на позицию 90°Е:


Обратите внимание, что поворотная антенна на первом фото направлена на 16°E, а на втором - на 90°Е

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 18 авг 2019, 22:37
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 434
Откуда: Днепр
Опять подвох :lol:
Судя по углу подъема это низкий для Вас западный спутник.
Могу предположить, что это Hispasat 30.0°W, но по чему тогда конвертер выставлен как на низкий восточный?
Возможно, что бы аккуратнее уложить кабель, Вы поменяли поляризацию в настройках транспондеров на тюнере?

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12°w-90°е Ку; Прямофокус МАВО 180 см дуга 40°w-100°е Ку; Прямофокус лепесковая 240 см дуга 40°w-113°е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113°е-38°е Си лин.; Офсет МАВО 180 см дуга 40°w-60°е Си круг. + Си лин. + Ку; Офсет МАВО 140 см дуга 100°е-15w Ку; Офсет МАВО 180 см дуга 113°е-19°е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100°е-15°w Ку; Triax TD-110 мотоподвес дуга 30°w-100°е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57°e Си круг; СА-900 10°e; СА-900 36°e; СА-900 36°e круг+42°e; СА-900 45°e; СА-900 53°e; СА-900 55°e+60°e+48°e; СА-900 56°e круг; СА-900 85°e; СА-1200 4°w; СА-1200 13°e; СА-1200 5°e+9°e+1°w; СА-1200 19°е+16°е+26°е; СА-1200 75°е; СА-1200 28°е+31°e+24°e; СА-1200 7°е+1.9°e; СА-1200 90°е; Офсет Channel Master 240 см 39°e


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 19 авг 2019, 13:07
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 10:42
Сообщения: 346
juka1868 писал(а):
Опять подвох :lol:
Судя по углу подъема это низкий для Вас западный спутник.
Могу предположить, что это Hispasat 30.0°W, но по чему тогда конвертер выставлен как на низкий восточный?
Возможно, что бы аккуратнее уложить кабель, Вы поменяли поляризацию в настройках транспондеров на тюнере?

Никакого подвоха! ;)
По углу подъёма (элевации) это действительно "низкий" спутник, но не западный,
т.к. "клюшка" антенны существенно развёрнута относительно направления антенны на 13°Е на восток.

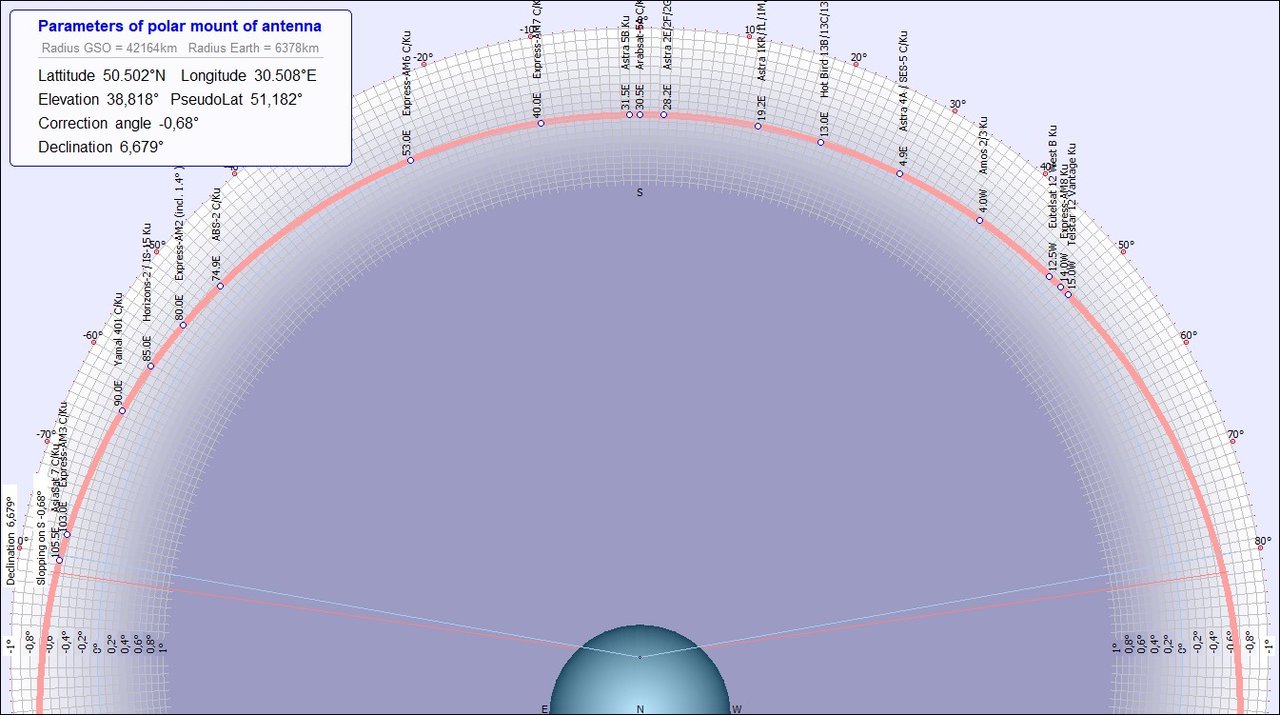

Утверждение про Hispasat 30.0°W не верно :cry: Вот спутники, которые видны с моего балкона:


А вот за наблюдательность в ориентации конвертера - респект.

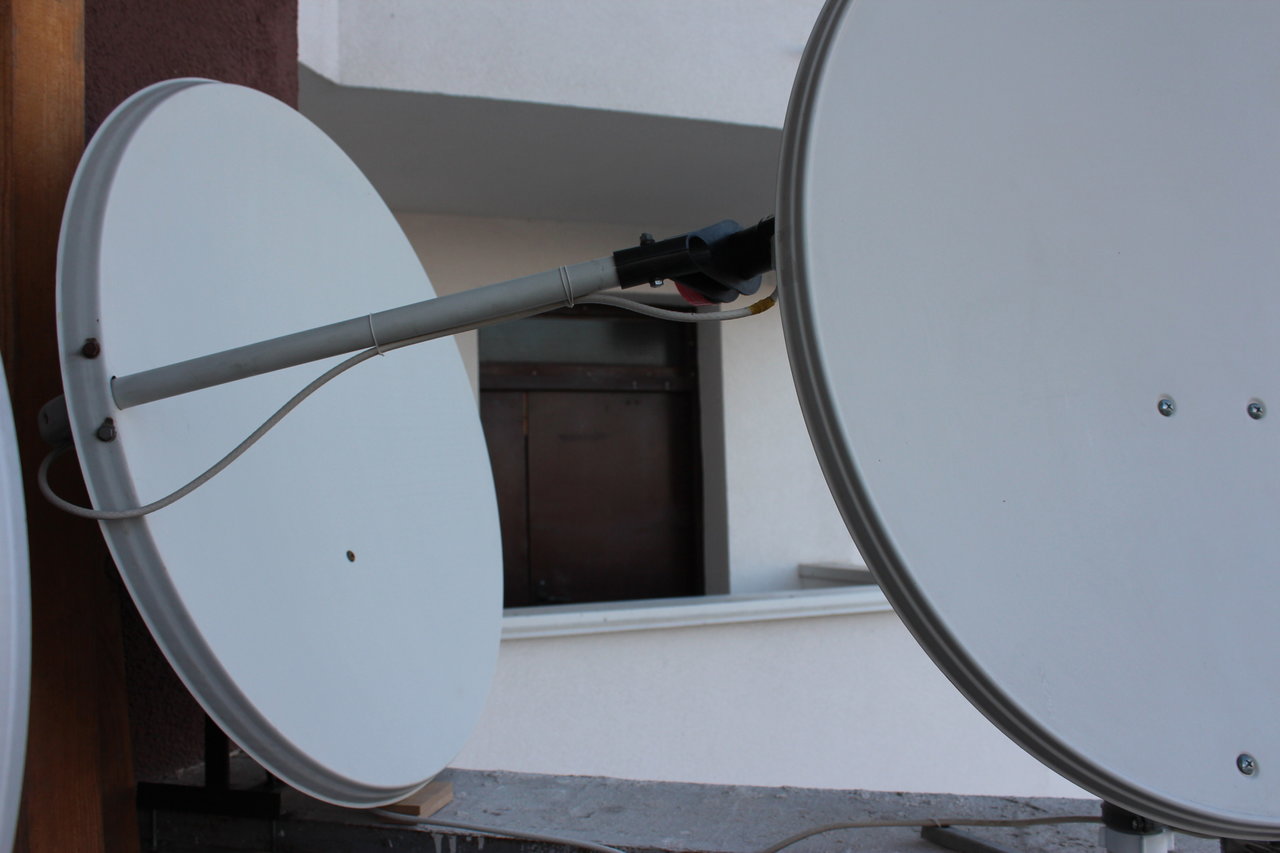

Кабель уложен как обычно, под "клюшкой" антенны:


и для этого менять поляризацию на ортогональную не было необходимости.

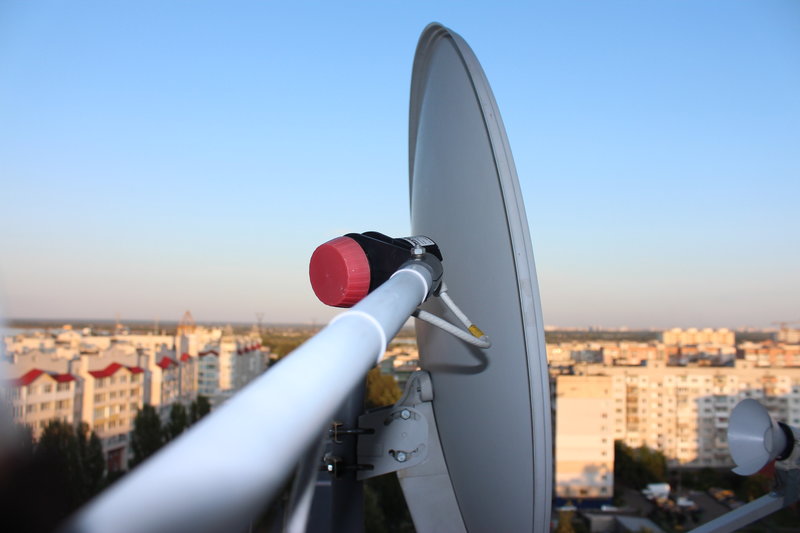

В качестве подсказки размещаю фотографию, ракурс которой почти совпадает с направлением на спутник:


Хорошо видно, что спутник расположен значительно восточнее напрваления на 13°Е.

Жду новых версий 8-)

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 19 авг 2019, 19:41
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 434
Откуда: Днепр
Ну по существу, вариантов осталось всего-ничего :)
Это или 85.0°E или 74.9°E.
Однако, Вы антенну вывернули :mrgreen:

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12°w-90°е Ку; Прямофокус МАВО 180 см дуга 40°w-100°е Ку; Прямофокус лепесковая 240 см дуга 40°w-113°е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113°е-38°е Си лин.; Офсет МАВО 180 см дуга 40°w-60°е Си круг. + Си лин. + Ку; Офсет МАВО 140 см дуга 100°е-15w Ку; Офсет МАВО 180 см дуга 113°е-19°е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100°е-15°w Ку; Triax TD-110 мотоподвес дуга 30°w-100°е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57°e Си круг; СА-900 10°e; СА-900 36°e; СА-900 36°e круг+42°e; СА-900 45°e; СА-900 53°e; СА-900 55°e+60°e+48°e; СА-900 56°e круг; СА-900 85°e; СА-1200 4°w; СА-1200 13°e; СА-1200 5°e+9°e+1°w; СА-1200 19°е+16°е+26°е; СА-1200 75°е; СА-1200 28°е+31°e+24°e; СА-1200 7°е+1.9°e; СА-1200 90°е; Офсет Channel Master 240 см 39°e


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 19 авг 2019, 21:36
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 10:42
Сообщения: 346
juka1868 писал(а):
Ну по существу, вариантов осталось всего-ничего :)
Это или 85.0°E или 74.9°E.
Однако, Вы антенну вывернули :mrgreen:

Жизнь заставила, а жизнь, как известно, сложная штука ;)

Грустно об этом говорить, но ни первый, ни второй вариант не подходят :cry:

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 19 авг 2019, 22:35
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 10:42
Сообщения: 346
Совсем замотался с поломкой компьютера и не объявил единоличного победителя мини викторины по установке первой антенны.
Сначала не хотел других форумчан лишать удовольствия разгадать, на какой спутник направлена антенна,
а потом просто забыл поздравить победителя, правильно ответившего на вопрос.

Итак, ещё 29 июля ориентацию антенны на Yamal 401 в позиции 90°Е определил уважаемый juka1868 :-D

А пока вы думаете над тем, куда перенаправлена антенна, напомню, что тема посвящена оптимальной установке офсетных антенн,
и приведу материалы по этому поводу.

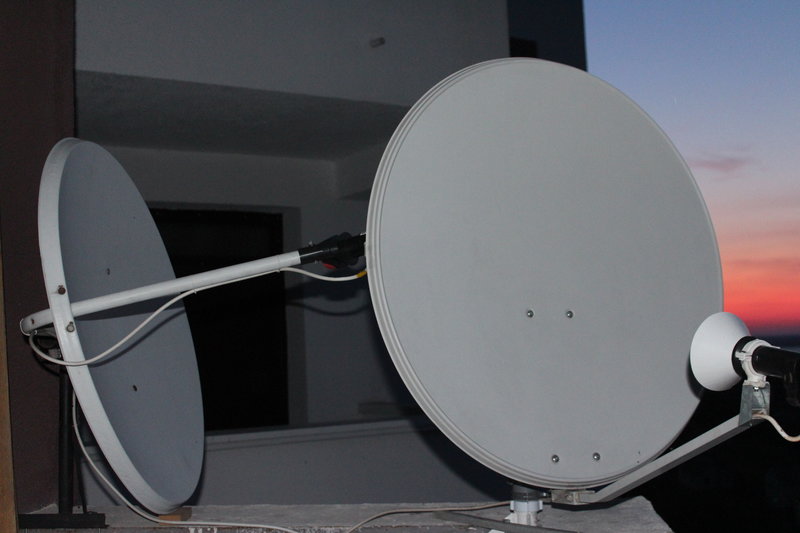

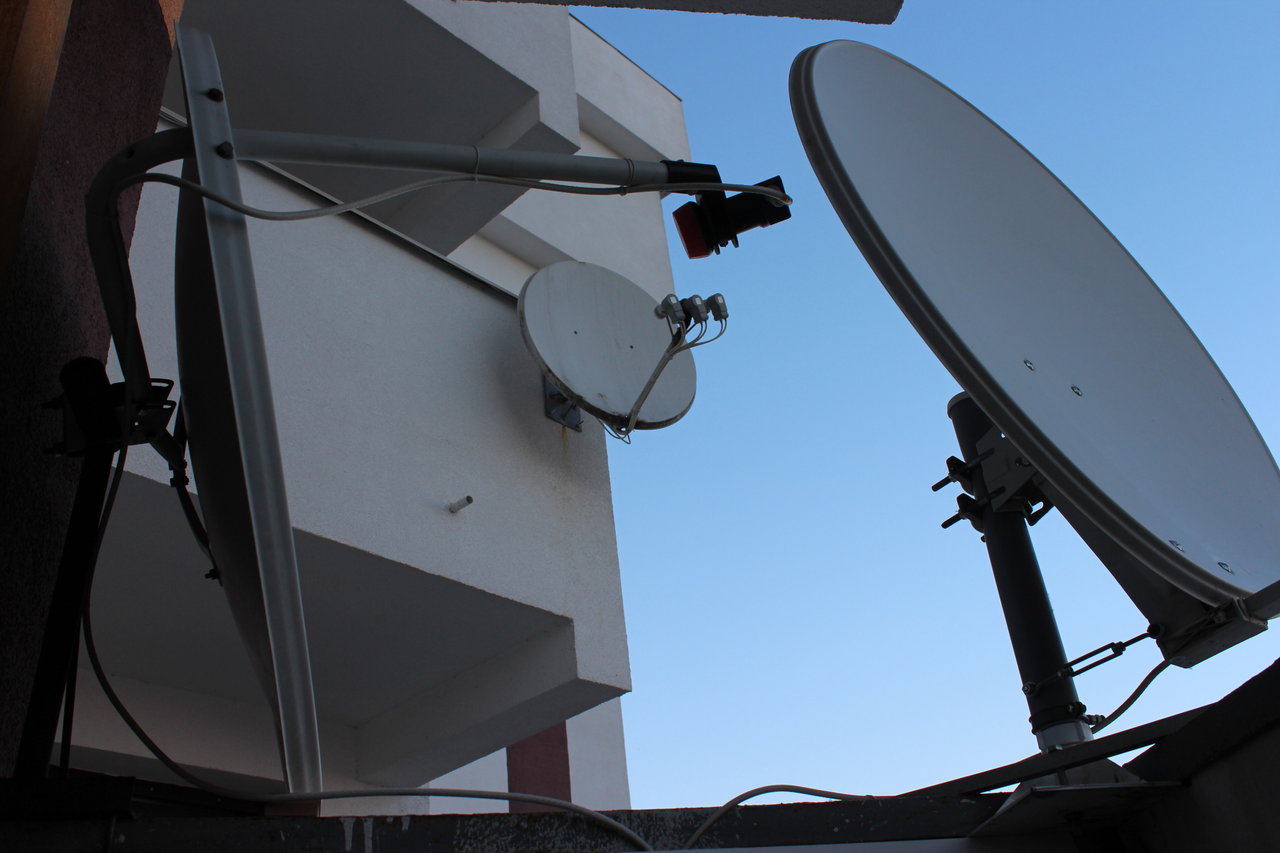

На фотографиях показана разная установка офсетных антенн:
- обычная (азимут / угол возвышения), при которой плоскость симметрии антенны вертикальна;
- на полярном подвесе;
- "опрокинутая", при которой механизмы установки азимута и зенитного угла меняются местами, а малая ось зеркала лежит в вертикальной плоскости.
Антенна при этом повёрнута на 90°. Некоторые неправильно называют последнюю установку "реверсной", но это не так.
"Реверсная" установка - это обычная азимутальная, но перевёрнутая "вверх ногами", т.е. на 180°
Приведу эти фотографии ещё раз:

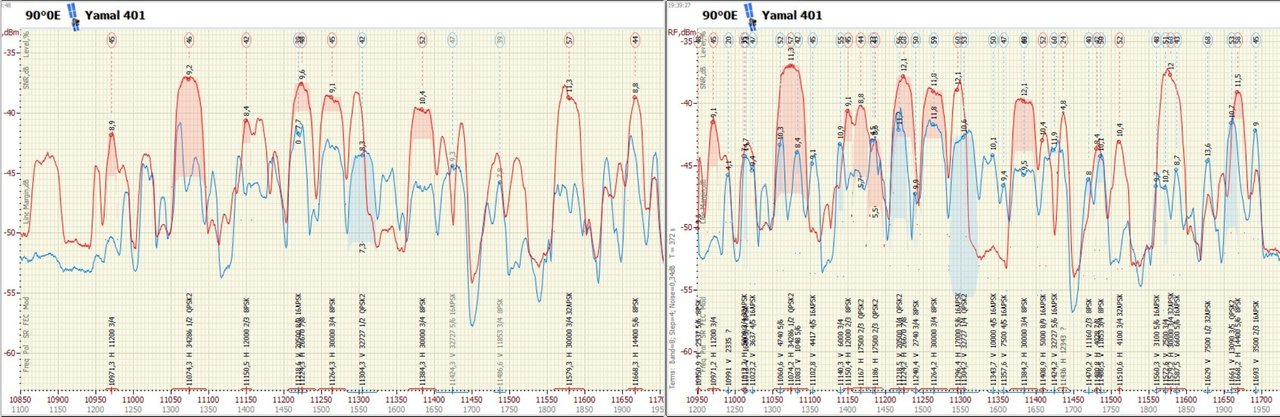

Ниже показаны спектры двух из антенн, которые показаны на фотографиях:


Для тех, кто не умеет читать спектры программы IQmonitor, поясню, что на них над пиками транспондеров
подписаны значения SNR в дБ, выше - уровень сигнала в %, а снизу, над осью частот - все параметры сигнала.
Полупрозрачной заливкой показана область амплитуд пика транспондера, в пределах которой он может быть залочен.

Сравните спектры и попробуйте ответить, какой антенне принадлежит каждый спектр.

В качестве подсказки отмечу, что на втором спектре SNR на 2.3 - 2.7дБ больше, а число залоченых транспондеров больше в три раза!
