 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 29 июл 2019, 22:52
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 11:42
Сообщения: 330
juka1868
Всё, что написано в вашем сообщении после зелёного смайлика, постарайтесь забыть как кошмарный сон.
Ещё раз настоятельно рекомендую почитать тему
https://www.sat-expert.com/xforum/threads/test-kakoj-vy-ustanovschik-antenn.14058/
Там вы найдёте ответы на многие вопросы.

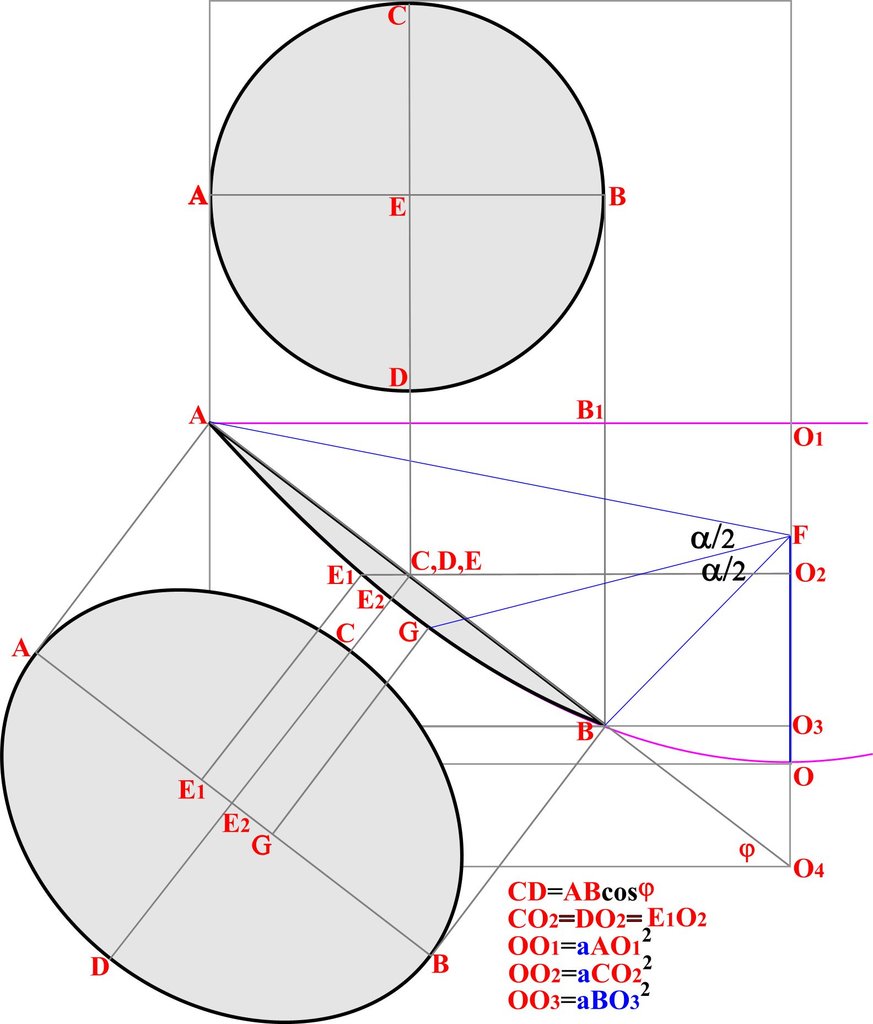

В помощь вам чертёж, из которого следует, что со спутника офсетное зеркало, как бы оно не было повернуто,
при наведении фокальной оси OF на спутник выглядит как круглая апертура с диаметром,
который равен малой оси эллипса CD :


_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 30 июл 2019, 00:35
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 405
Откуда: Днепр
странник писал(а):
Ещё раз настоятельно рекомендую почитать тему
https://www.sat-expert.com/xforum/threads/test-kakoj-vy-ustanovschik-antenn.14058/
Там вы найдёте ответы на многие вопросы.


Сходил еще раз по указанной Вами ссылке.... Что сказать? просто час потерянного времени :(
Много воды, трепа и умерших ссылок на картинки.
Не тема, а "базар-вокзал", каша какая то. За то узнал, что Окама не японец, а англичанин :mrgreen: и еще на полярный подвес нужно ставить пружины от сидений для велосипеда :shock:
Видно я сильно постарел и отстал от жизни и прогресса :lol:
Ваш рисунок в предыдущем посту и комментарий к нему стоят всего, что там есть, точнее там и этого то нет....

Теперь понятно, что если офсет настроен на любой спутник, при любом варианте установки, то со стороны спутника будет иметь форму круга с диаметром поперечного размера зеркала.
Но остается под вопросом природа возникновения кроссполяризационных помех, если оси поляризации спутника не совпадают с осями офсетного зеркала.
Вопрос по прежнему открыт :?

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 30 июл 2019, 12:09
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 11:42
Сообщения: 330
juka1868 писал(а):
Сходил еще раз по указанной Вами ссылке.... Что сказать? просто час потерянного времени :(
Много воды, трепа и умерших ссылок на картинки.
Не тема, а "базар-вокзал", каша какая то. За то узнал, что Окама не японец, а англичанин :mrgreen: и еще на полярный подвес нужно ставить пружины от сидений для велосипеда :shock:
Видно я сильно постарел и отстал от жизни и прогресса :lol:
Ваш рисунок в предыдущем посту и комментарий к нему стоят всего, что там есть, точнее там и этого то нет....
Теперь понятно, что если офсет настроен на любой спутник, при любом варианте установки, то со стороны спутника будет иметь форму круга с диаметром поперечного размера зеркала.
Но остается под вопросом природа возникновения кроссполяризационных помех, если оси поляризации спутника не совпадают с осями офсетного зеркала.
Вопрос по прежнему открыт :?
Извините, что отнял ваше время.
Теперь вы навряд ли послушаетесь моего совета сходить по ссылке
http://satdx.2ua.in.ua/viewtopic.php?p=10879#p10879,
где описана природа возникновения кроссполяризационных помех (разложение "косых" по отношению к оси симметрии токовых линий на ортогональные составляющие V и Н поляризаций)
Там же есть инструментально выполненные картинки, которые иллюстрируют как образование, так и компенсацию кроссполяризационной помехи.

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 30 июл 2019, 12:36
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 405
Откуда: Днепр
странник писал(а):
Теперь вы навряд ли послушаетесь моего совета сходить по ссылке
http://satdx.2ua.in.ua/viewtopic.php?p=10879#p10879,
где описана природа возникновения кроссполяризационных помех (разложение "косых" по отношению к оси симметрии токовых линий на ортогональные составляющие V и Н поляризаций)
Там же есть инструментально выполненные картинки, которые иллюстрируют как образование, так и компенсацию кроссполяризационной помехи.


Вот это как раз то что нужно!!!
Отличный материал и замечательная подача :)
Сожалею, что не прочёл это раньше.
Сейчас самый разгар сезона и очень много времени провожу на крыше со своим антенным хозяйством, и что называется за деревьями леса не увидел.

Но на один интересный вопрос Вы так и не ответили. Все таки, чем же хороша реверсная установка офсета???

Жду с нетерпением :)

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 30 июл 2019, 16:33
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 03 дек 2016, 12:24
Сообщения: 20
можеть быть это 96,5е низко висящий


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 30 июл 2019, 17:51
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 11:42
Сообщения: 330
hfcek писал(а):
можеть быть это 96,5е низко висящий
Нет, не угадали... :(

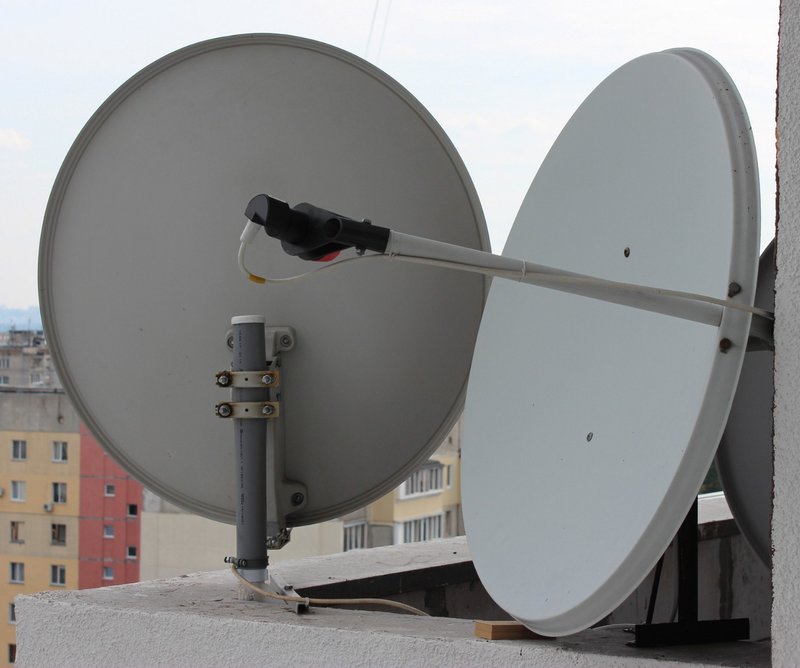

Для помощи в определении спутника, на который направлена вторая антенна, публикую ещё фото:

Вид с улицы

Вид строго в профиль

Под этим ракурсом слева видна поворотная антенна 107°Е - 16°Е

Вид вдоль балкона, под углом 53° на Запад от направления на Юг

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 30 июл 2019, 22:30
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 июн 2015, 19:17
Сообщения: 13
ABS-2@74.9°East


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 30 июл 2019, 23:28
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 11:42
Сообщения: 330
dred HD писал(а):
ABS-2@74.9°East

Нет, это не правильный ответ :(

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 31 июл 2019, 00:34
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 май 2015, 18:26
Сообщения: 385
посмотрел на анткнну с улицы
я не удивлюсь, если там 36 или 46)))

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Офсетное зеркало, какая установка оптимальная?
Новое сообщениеДобавлено: 31 июл 2019, 08:02
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 22:05
Сообщения: 2270
Откуда: Запад Украины
Антенна однозначно смотрит на восточные позиции и внешне угол наклона (прицел на спутник) смотрится как у прямофокуса.
Очень похоже на ямал 90Е.


_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение
