Текущее время: 30 ноя 2020, 07:11

Часовой пояс: UTC + 2 часа [ Летнее время ]




Начать новую тему Ответить на тему  [ Сообщений: 22 ]  На страницу 1, 2, 3  След.
Автор Сообщение
 Заголовок сообщения: Держатели конвертеров KU/С band
Новое сообщениеДобавлено: 21 май 2017, 11:00
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 22:05
Сообщения: 2921
Откуда: Запад Украины
Здесь выкладываем чертежи на самодельные держатели конвертеров для разных спутниковых антенн

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Держатели конвертера KU/С band
Новое сообщениеДобавлено: 21 май 2017, 11:10
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 22:05
Сообщения: 2921
Откуда: Запад Украины
Данный держатель хорошо подходит под прямофокусные антенны Мабо 180см для приема и регулировки в С band

Изображение Изображение




_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Держатели конвертеров KU/С band
Новое сообщениеДобавлено: 21 май 2017, 17:04
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 янв 2017, 16:39
Сообщения: 186
Для PFA особой смекалки и не надо, там все симметрично (обычно 3 штанги-держатели) под 120*.
Более универсальный держатель это на 63,5мм в котором можно закрепить как С-банд так и Ку-банд головки (при помощи вкладышей).







Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Держатели конвертеров KU/С band
Новое сообщениеДобавлено: 31 май 2018, 22:29
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 487
Откуда: Днепр
У всех выше указанных конструкций, на мой взгляд, есть один серьезный недостаток, крепление нужно гнуть под угол крепления спиц.
По сему заказал в качестве эксперимента пробный образец


За основу взят вариант предложенный Виталием, но пластины для крепления развернуты на 90°.
Теперь спицы из трубы и любого профиля крепятся просто через отверстия, гнуть уже ни чего не надо.
Для шпилек с резьбовым креплением добавляется по одному промежуточному уголку на каждую пластину.

На сколько это удобно по стараюсь проверить в ближайшие выходные :)

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12°w-90°е Ку; Прямофокус МАВО 180 см дуга 40°w-100°е Ку; Прямофокус лепесковая 240 см дуга 40°w-113°е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113°е-38°е Си лин.; Офсет МАВО 180 см дуга 40°w-60°е Си круг. + Си лин. + Ку; Офсет МАВО 140 см дуга 100°е-15w Ку; Офсет МАВО 180 см дуга 113°е-19°е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100°е-15°w Ку; Triax TD-110 мотоподвес дуга 30°w-100°е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57°e Си круг; СА-900 10°e; СА-900 36°e; СА-900 36°e круг+42°e; СА-900 45°e; СА-900 53°e; СА-900 55°e+60°e+48°e; СА-900 56°e круг; СА-900 85°e; СА-1200 4°w; СА-1200 13°e; СА-1200 5°e+9°e+1°w; СА-1200 19°е+16°е+26°е; СА-1200 75°е; СА-1200 28°е+31°e+24°e; СА-1200 7°е+1.9°e; СА-1200 90°е; Офсет Channel Master 240 см 39°e


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Держатели конвертеров KU/С band
Новое сообщениеДобавлено: 31 май 2018, 23:43
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 янв 2017, 16:39
Сообщения: 186

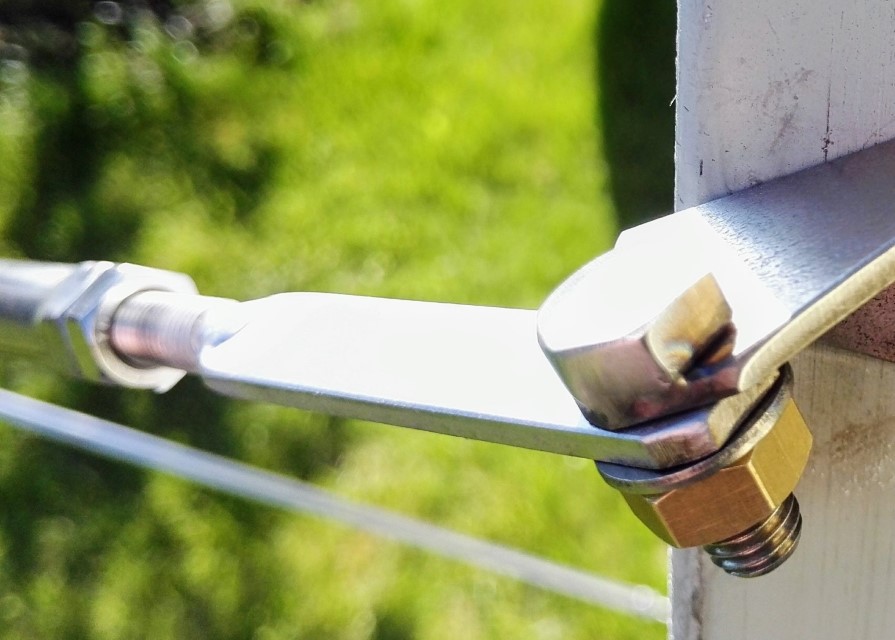

Не нравится подгибать лапки (хотя что там не подогнуть?!) можно сделать штанги регулируемой длины с плоской пластинкой на конце и напрямую эту пластину крепить к твоему новому держателю. Примерно вот так


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Держатели конвертеров KU/С band
Новое сообщениеДобавлено: 01 июн 2018, 06:25
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 янв 2017, 16:39
Сообщения: 186
А на офсетных антеннах я постепенно перехожу на такой вот тип держателей и новых штанг. Причем, в зависимости от размера применяемого хомута (23мм-40мм-63мм), держатель годится для головок любого диапазона. Правильного положения головки можно добиться изменением длины штанг, а также регулировкой головки вверх/вниз и наклоном. Естественно ничего ржаветь не будет так как все нержавейка.




Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Держатели конвертеров KU/С band
Новое сообщениеДобавлено: 01 июн 2018, 07:48
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 16 фев 2016, 11:08
Сообщения: 46
RimaNTSS писал(а):
А на офсетных антеннах я постепенно перехожу на такой вот тип держателей и новых штанг. Причем, в зависимости от размера применяемого хомута (23мм-40мм-63мм), держатель годится для головок любого диапазона. Правильного положения головки можно добиться изменением длины штанг, а также регулировкой головки вверх/вниз и наклоном. Естественно ничего ржаветь не будет так как все нержавейка.

Отличная работа и сделано умело и практично.
У вас дядя работает на нержавеющей фабрике?(почти по Матроскину)

_________________
Octagon 4008 96Е-15W 1.2m 2СRL+Ky


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Держатели конвертеров KU/С band
Новое сообщениеДобавлено: 01 июн 2018, 08:02
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 янв 2017, 16:39
Сообщения: 186
pavel221 писал(а):
У вас дядя работает на нержавеющей фабрике?(почти по Матроскину)
К сожалению нет, поэтому материал приходится покупать :(


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Держатели конвертеров KU/С band
Новое сообщениеДобавлено: 01 июн 2018, 09:23
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 487
Откуда: Днепр
RimaNTSS
На Вашу работу любо - дорого смотреть.
И конвертер можно выставить как угодно, просто класс, что называется не убавить не добавить :)
Но мою мысль Вы не поняли. Штанги или спицы, называйте как хотите, и так будут регулируемой длины.
Хохма в том что эти самые спицы крепятся под определённым углом который зависит от того в какой части прямофокусного зеркала крепиться ответная часть. Если угол не соблюдать то спицы деформируются и выгнутся дугой, или будут деформировать зеркало. Чтобы этого не было удобнее все выставить по месту без гибки, обычным гаечным ключом. :)

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12°w-90°е Ку; Прямофокус МАВО 180 см дуга 40°w-100°е Ку; Прямофокус лепесковая 240 см дуга 40°w-113°е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113°е-38°е Си лин.; Офсет МАВО 180 см дуга 40°w-60°е Си круг. + Си лин. + Ку; Офсет МАВО 140 см дуга 100°е-15w Ку; Офсет МАВО 180 см дуга 113°е-19°е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100°е-15°w Ку; Triax TD-110 мотоподвес дуга 30°w-100°е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57°e Си круг; СА-900 10°e; СА-900 36°e; СА-900 36°e круг+42°e; СА-900 45°e; СА-900 53°e; СА-900 55°e+60°e+48°e; СА-900 56°e круг; СА-900 85°e; СА-1200 4°w; СА-1200 13°e; СА-1200 5°e+9°e+1°w; СА-1200 19°е+16°е+26°е; СА-1200 75°е; СА-1200 28°е+31°e+24°e; СА-1200 7°е+1.9°e; СА-1200 90°е; Офсет Channel Master 240 см 39°e


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Держатели конвертеров KU/С band
Новое сообщениеДобавлено: 01 июн 2018, 09:40
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 янв 2017, 16:39
Сообщения: 186
Да нет, я прекрасно понял, просто может не совсем четко сам объяснил. В моих штангах есть внутренняя резьба (в данном случае М6) и туда можно вкручивать как винт, так и кусок резьбовой шпильки с плоским наконечником и тогда никакой деформации штанг не может быть в принципе. Вот, по этому фото понятнее будет идея
Вложение:
IMG_20180601_093155 (Custom).jpg
IMG_20180601_093155 (Custom).jpg [ 234.76 Кб | Просмотров: 945 ]
. Со второго конца штанг также может быть вкручен как винт так и шпилька.


Вернуться к началу
 Профиль Отправить личное сообщение

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 22 ]  На страницу 1, 2, 3  След.

Часовой пояс: UTC + 2 часа [ Летнее время ]


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
cron
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Template made by DEVPPL -
Рекомендую создать свой форум бесплатно на http://4admins.ru

Русская поддержка phpBB
