 Заголовок сообщения: Re: Контррефлектор для АДЭ антенны 4м (своими руками)
Новое сообщениеДобавлено: 29 сен 2019, 18:29
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 22:05
Сообщения: 2339
Откуда: Запад Украины
Peon :-D

Для меня был первый опыт изготовления котрзеркала,чему собственно я очень доволен,так как теперь я понимаю как правильно работать с эпоксидным клеем и многими нюансами и за всё это я благодарен Юрию.

Все точные размеры параболы здесь: viewtopic.php?p=8542#p8542
Где диаметр полезной площади это 3978 мм и глубина зеркала 852 мм

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Контррефлектор для АДЭ антенны 4м (своими руками)
Новое сообщениеДобавлено: 29 сен 2019, 20:37
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 11:42
Сообщения: 343
vitalik19 писал(а):
Уже даже незнаю что далее делать,так как возможно и не отрицаю что,тогда может и ввел с ней в заблуждение всех,но очень хочется и это важно заставить эту антенну работать на свои 4м.

Просьба к Страннику Юрию,если нетрудно сделать аналогичный рисунок(как был аде) для контрзеркала кассегрена. Попробую его вылить и протестировать до морозов.
Перечитал ещё раз всю тему, которая посвящена антенне, чтобы понять, где мы ошиблись и ушли от первоначального плана.
И нашёл это место:
vitalik19 писал(а):
Самое интересное что антенна наведена на спутник,но целюсь в центр параболы(где сквозное отверстие 300 мм) сигнал еле слабый,целюсь на край от отверстия сигнал показывает данные на уровне прямофокуса 180см в моём регионе

. . . . . . . . . .

То что я сегодня делал -возможно покажется полным "салатом",если нужно переделаю,но меня приследует мысль,что я ввел в заблуждение вас и себя,так как еще изначально при первой настройке я целился в районне 1171мм в центр параболы за креплением,(но не в бок) и тогда как и сегодня сигнал еле живой,но стоит направить в бок -не в центр антены и сигнал показывает данные на уровне 180см-хотя парабола нацелена на спутник.
Юрий как вы думаете стоит ли поиграться в от этой точки фокуса 1161мм и при этом закрыть родной заглушкой дыру в антенне?
Спасибо за внимание!

Я вам на последний вопрос самонадеяно ответил
странник писал(а):
vitalik19 писал(а):
Юрий как вы думаете стоит ли поиграться в от этой точки фокуса 1161мм и при этом закрыть родной заглушкой дыру в антенне?
Нет, не стоит - там фокуса нет.
А вот кольцевой фокус ищите в окрестностях жёлтого кольца +/-5см

Отсюда мы, видимо, и пошли по ложному пути... :(

Я предлагаю вернуться в эту точку, установить в точку фокуса 1161мм от креста нитей в "дыре" параболы LNB с заводским облучателем

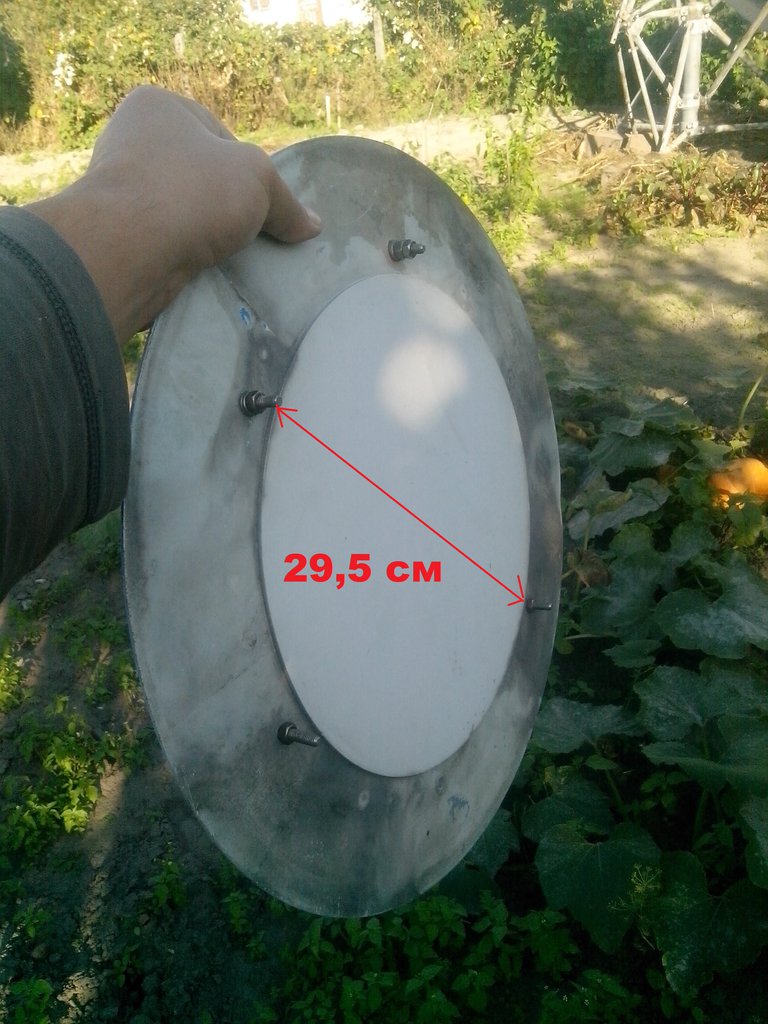

Потом закрыть дыру в антенне заводской заглушкой
Не удивлюсь, если поверхность диска окажется от точки фокуса на расстоянии 1155мм
Настроится на спутник, уточнить положение фокуса и уровень принимаемого сигнала.

А потом будем чесать репу, что делать дальше.

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Контррефлектор для АДЭ антенны 4м (своими руками)
Новое сообщениеДобавлено: 29 сен 2019, 22:11
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 21 мар 2016, 23:07
Сообщения: 264
Откуда: Кропоткин
Печалька. :|

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Контррефлектор для АДЭ антенны 4м (своими руками)
Новое сообщениеДобавлено: 30 сен 2019, 06:48
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 22:05
Сообщения: 2339
Откуда: Запад Украины
странник писал(а):
Я предлагаю вернуться в эту точку, установить в точку фокуса 1161мм от креста нитей в "дыре" параболы LNB с заводским облучателем .Настроится на спутник, уточнить положение фокуса и уровень принимаемого сигнала.

Ок начну в изначальной теме про данную антенну: viewtopic.php?f=89&t=1594 .
