Всем привет. Небольшой обзор установки прямофокусной Мабо 180. В таком виде приехал "пациент"

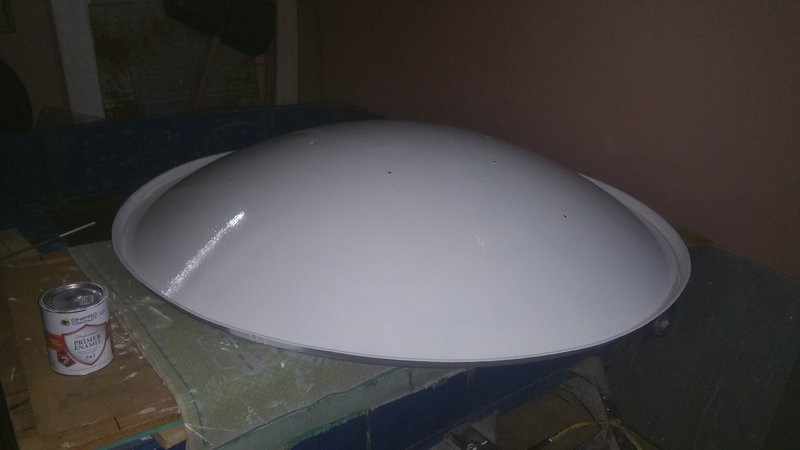

Зеркало было немного выравнено, обезжирено уайт-спиритом и покрашено в два слоя краской Днипро-контакт 3 в 1, хорошая краска, пользуюсь только ней для покраски антенн.

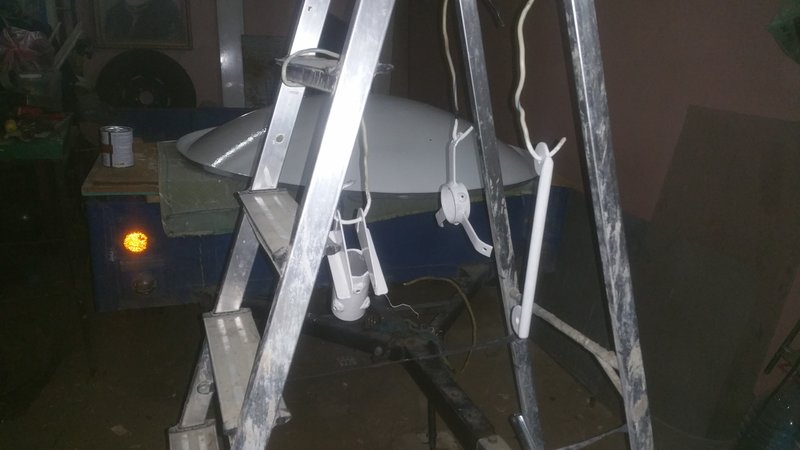

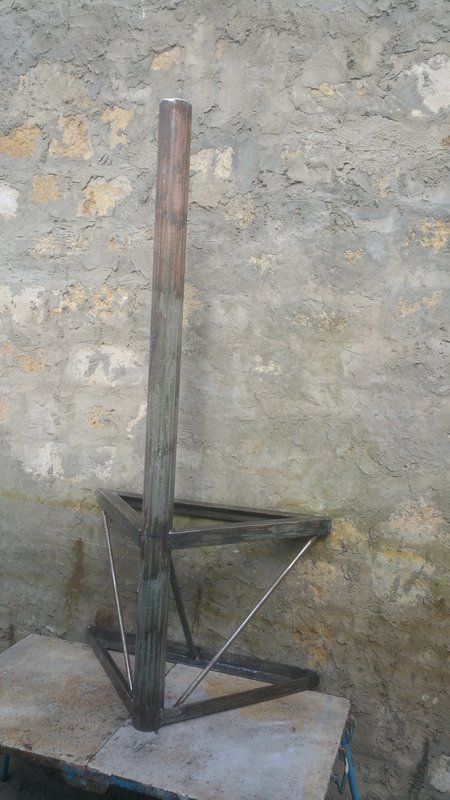

Пока краска сохла установил стойку, труба 102мм 4м приварена к швеллеру 130мм который сварил из 65х5 угольника. Вверху приварил к ранее устанновленным 2м кронштейнам из 65 трубы, на которых стояли 140 прямофокусы, верхние крепления сквозные 12 шпильками. Нижняя опора и распорки из 38 трубы, закреплены в 10 точках 12х160мм глухарями.

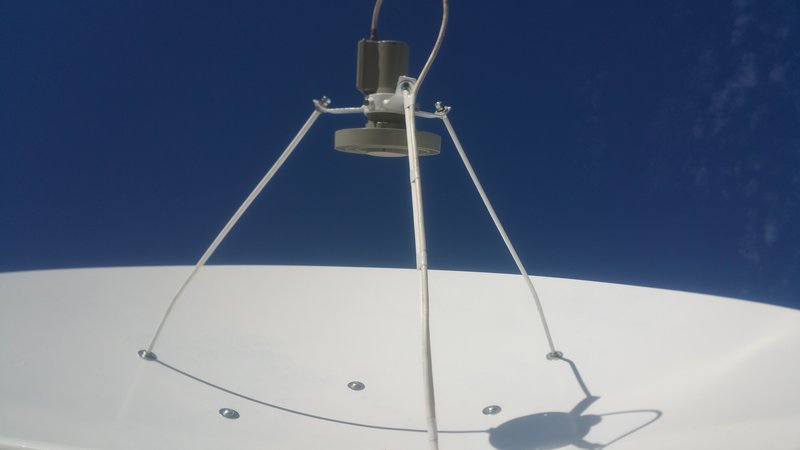

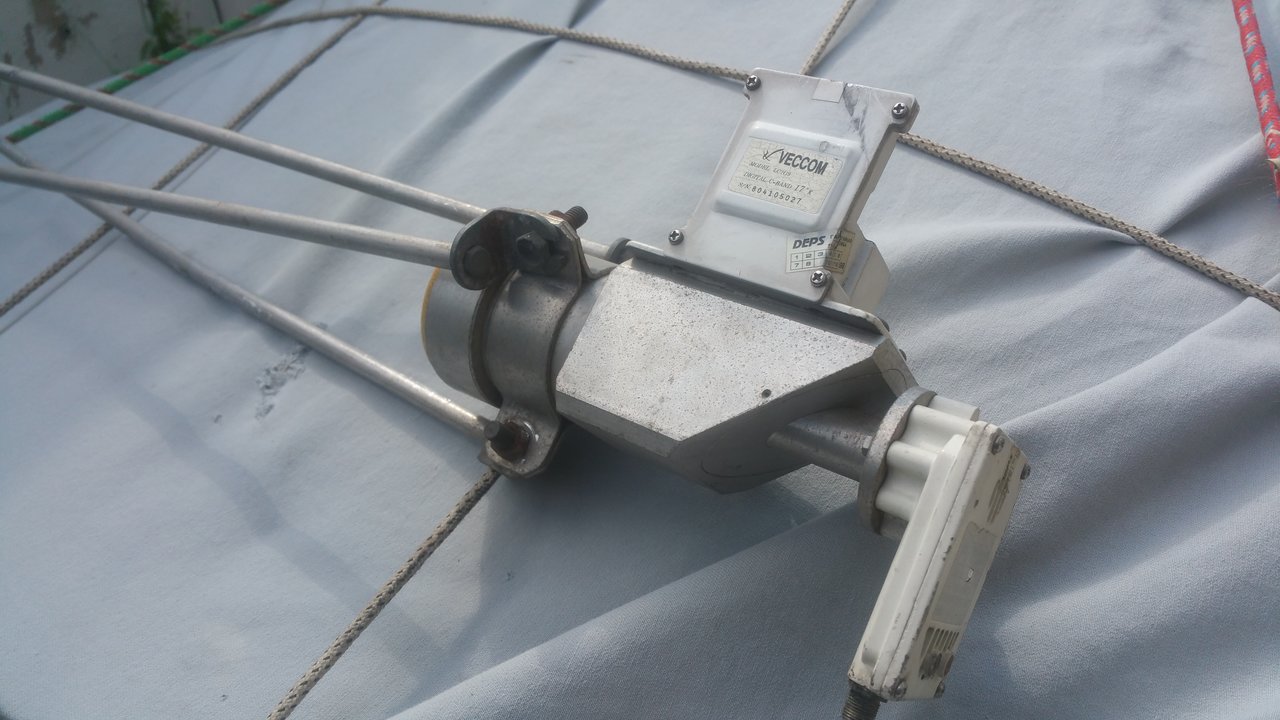

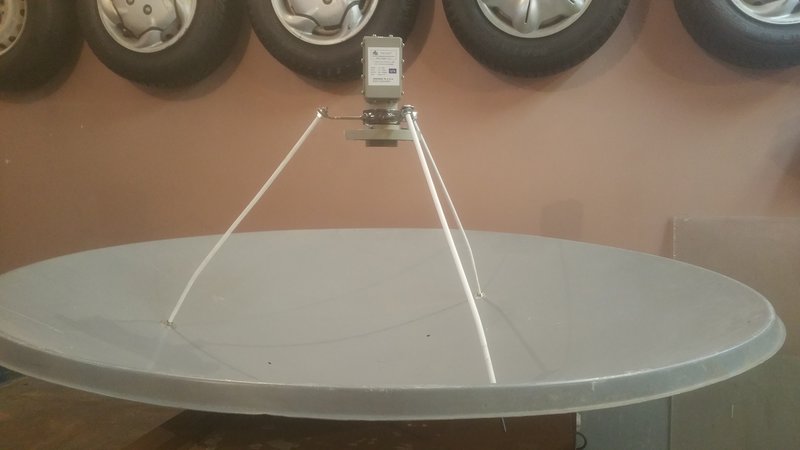

Снял с облучателя lnb, очистил их уайтспиритом, убрал окись с разъёмов под F конекторы, корпус ортамода избавил его от окислений авто пастой для полировки алюминия К2, отполировав до зеркального блеска, также были отполированы спицы и скобы крепления облучателя.






Lnb ku диапазона была закреплена только на 4 болта, из-за не соосности отверстий, устранил и это дело, подогнав отверстия на облучателе к отверстиям на lnb.

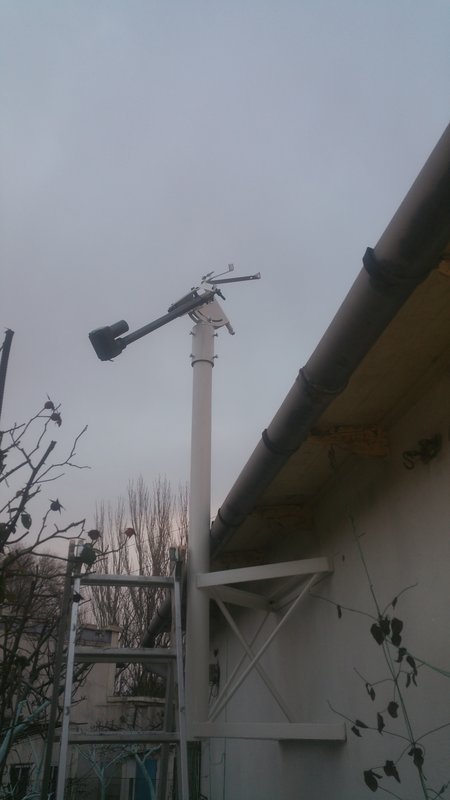

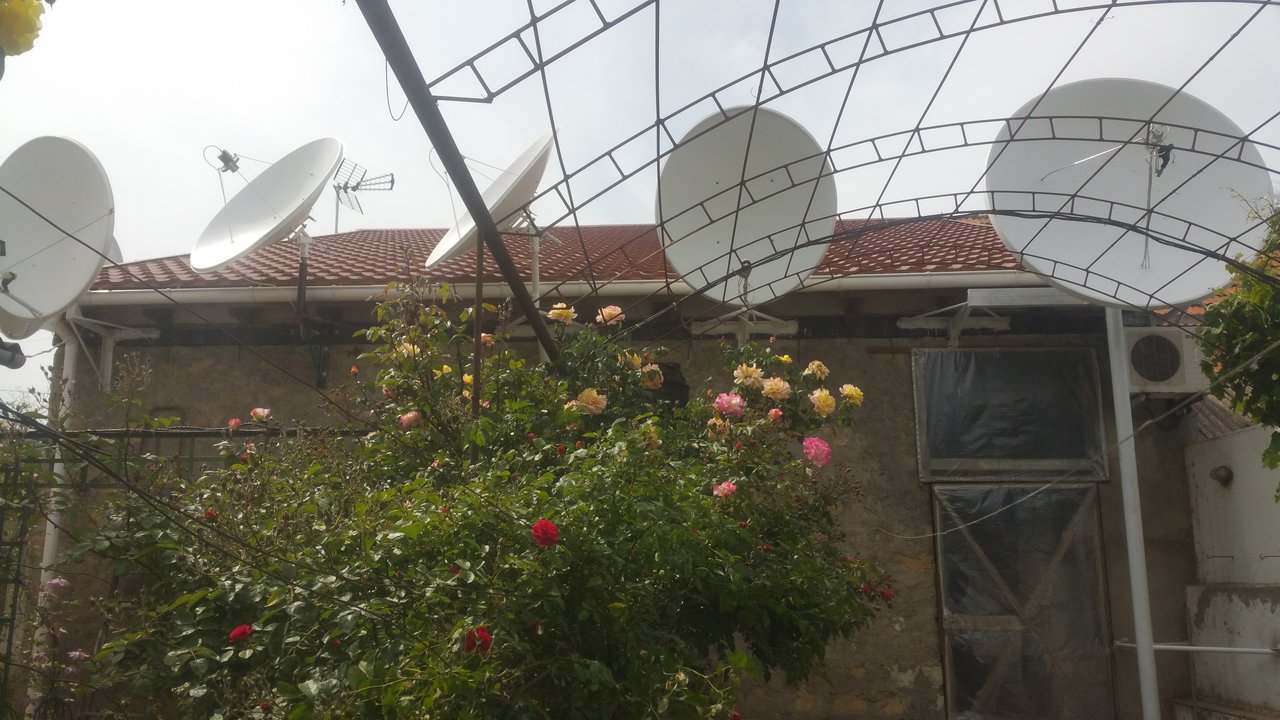

Затем все было собрано и установленно на своё место.








На момент настройки погода полностью испортилась, так что уровни сигналов добавлю немного позже. Настраивалась в фокусе 90е/90еС в мульте 85е.

Уровни сигнала 90е Кu:
viewtopic.php?f=18&t=134&p=13282#p13282
Уровни сигнала 90е С:
viewtopic.php?f=18&t=218&start=120

_________________
Uclan Denys H.265, LG 55 SJ950v
Стационарные:
34.5w 30w 20w (120/108)
22w 14w/15w 5w(140/126)
11wC(140прямоф)(5wC)13e 0.8w(140/126)
4w 0.8w 1.9е 4.9e 9e(95/88)13е 4.9е 4w (72/80)
16e 19e 21.5e 23.5e 28e(120/108)
20eC 13e 10е 7e 3.1е 3w 8w(140/126)
33.1е(90/83)31.5e 30.9e 36e line 50e(90/83)
31.5e 36e круг 39e(90/83)
45е/46e 50e/51.5e 52е/53e 55e/56e(140/126)
40eC(140прямоф) 57eС(53еС)(140прямоф)
42е49eC 55е 60е 62е 66e(185прямоф)
56eкруг 68.5е 75е(140/126)
90еС 85е 83eC 76.5еС/74.9еС(185/170)
90е 90еС*RZ(185прямоф)
Поворотка: 185/170 (временно 10еС 4.9еС)
Т2wave UHF269


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: SAT комплекс Akkerman71(Б-Днестровский)Украина,Одесская обл.
Новое сообщениеДобавлено: 12 окт 2020, 20:07
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 окт 2019, 21:43
Сообщения: 108
Откуда: Юг Украины г.Б-Днестровский Одесская обл.

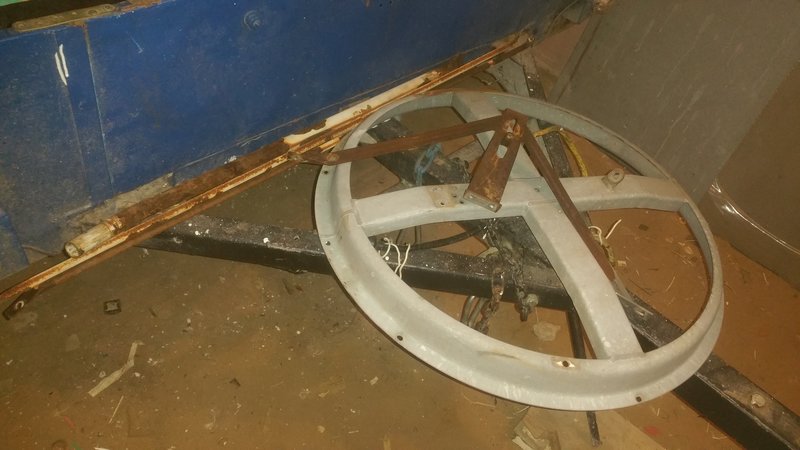

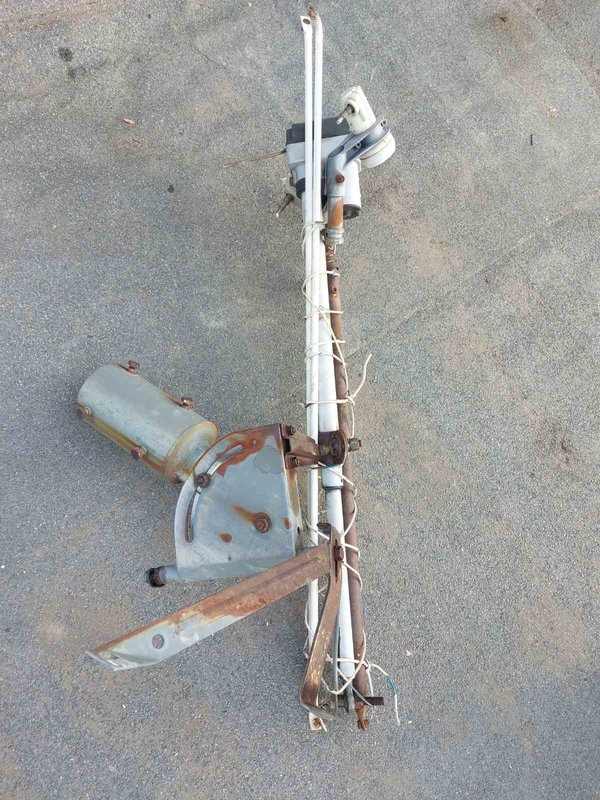

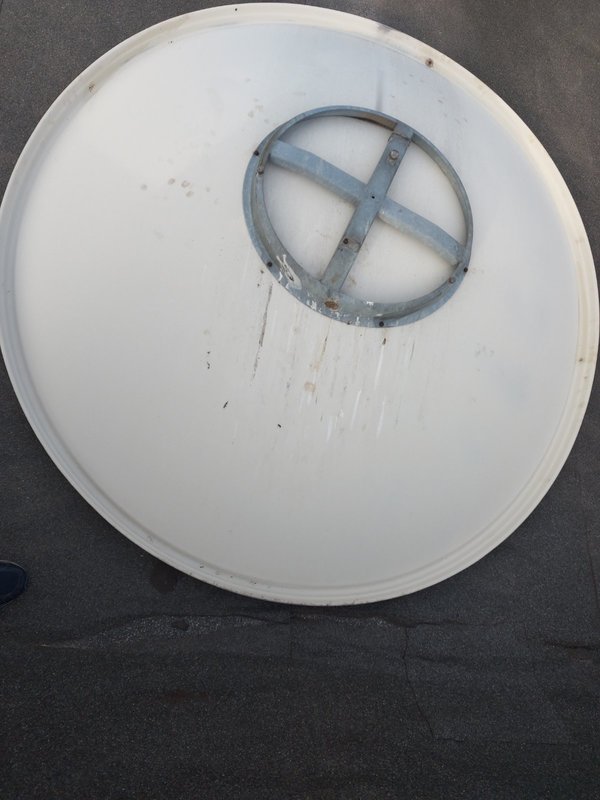

Вот в таком печальном виде приехал ко мне очередной "пациент" - прямофокус в 140 размере, производитель мне не известен - в народе именуют "болгарским". Зеркало чистый алюминий очень мягкое и тонкое, требует к себе аккуратного отношения. Подвес покрыт слоем рыхлой ржавчины и со своего рождения подкраски не видел, судя по своему состоянию...





Для начала повыкручивал все болты, гайки, те что закисли намертво срезал турбиной. Затем убрал всю ржавчину с помощью круга -щетки и обработал все преобразователем ржавчины под названием "убийца". Преобразователь не дорогой но очень эфективный, давно им пользуюсь как в авто так и везде где надо избавится от дальнейшей корозии, после реакции и высыхания он покрывает металл тонкой пленкой желтого цвета похожей на латунь и ржа перестает разростаться.

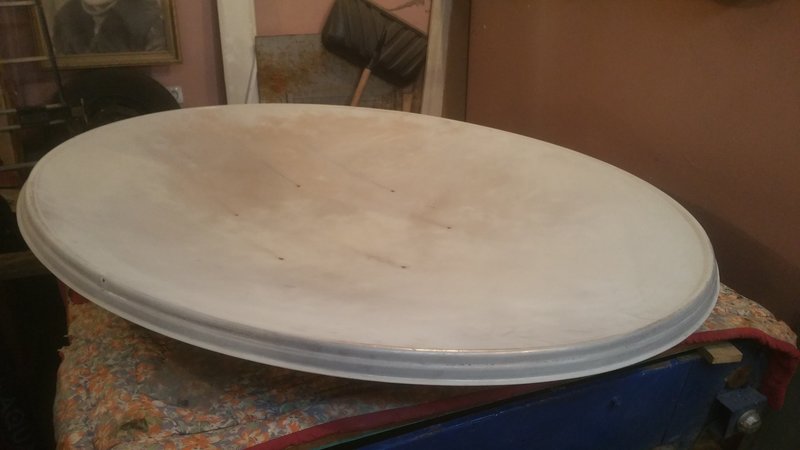

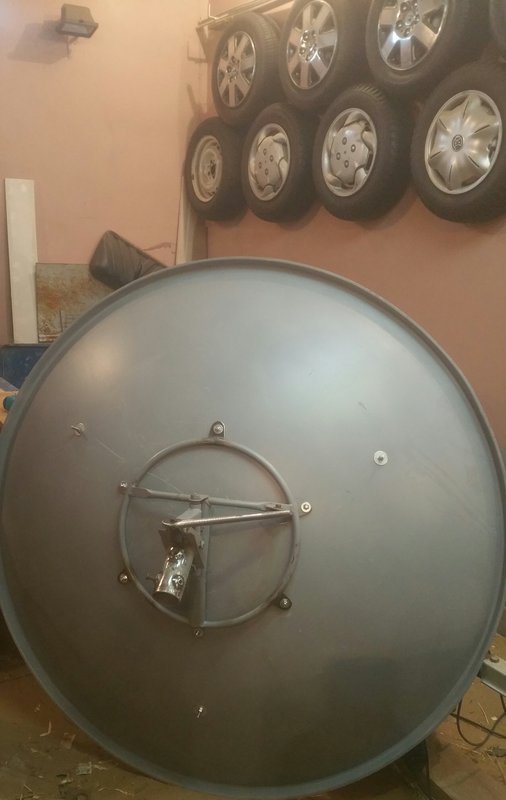

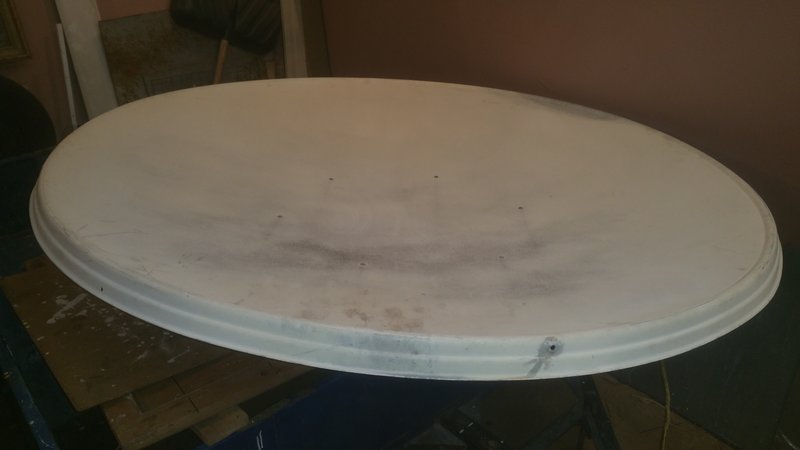

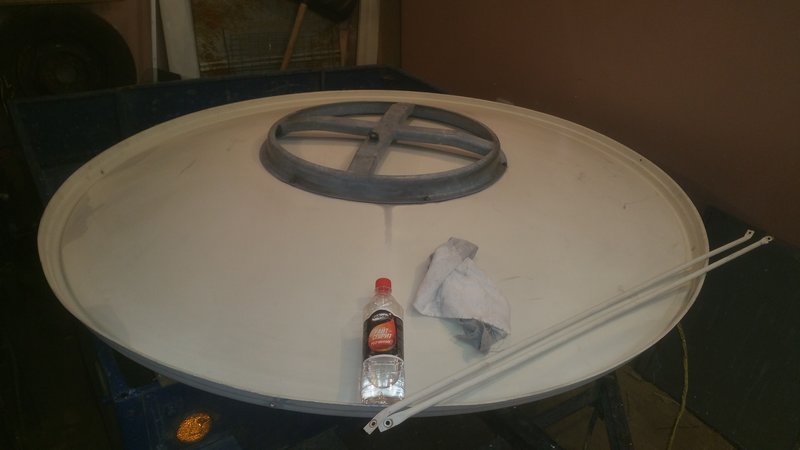

Затем выровнял зеркало, проверка нитями.


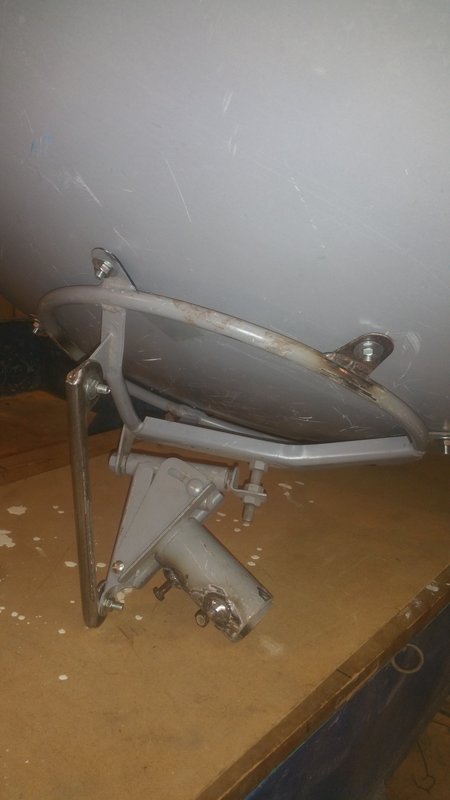

Затем пошли сварные дела - добавил еще три "уха" для крепления зеркала к подвесу, поскольку только три точки крепления на такой размер сщитаю мало, приезжали ко мне такие-же антенны у некоторых были большие трещины по трем отверстиям на зеркале. Поэтому все подвесы перевариваю на 6 точек крепления. Также сварил крепление для головы, переварил гайки на стакане и сварил распорку вместо актуатора.

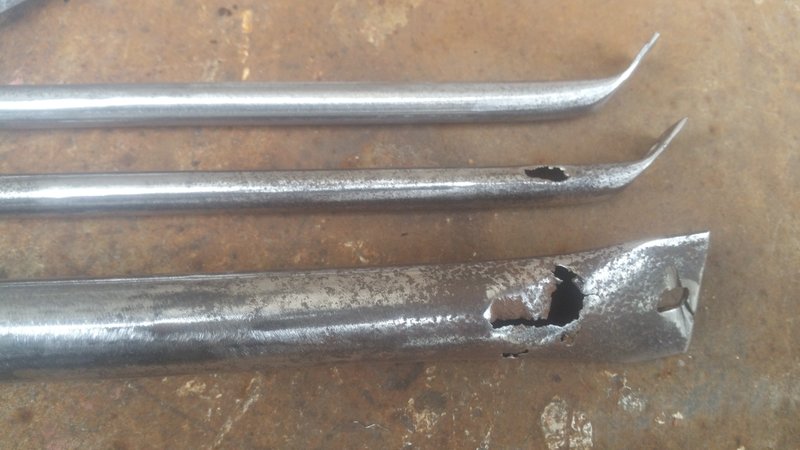

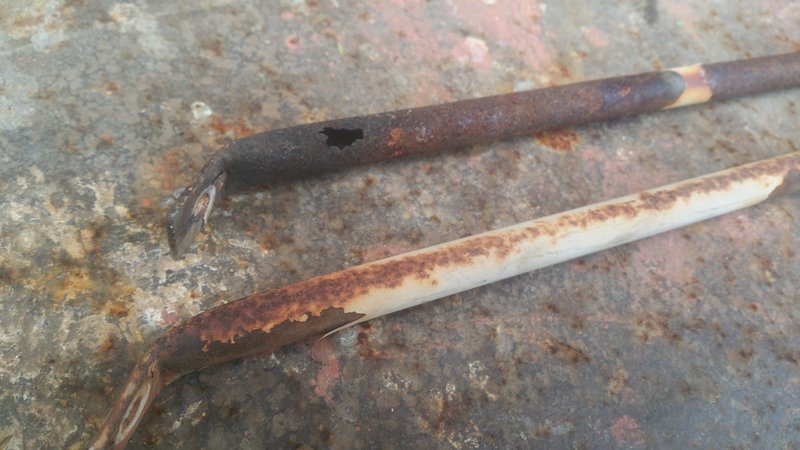

Спицы тоже пришлось заменить, на тех что были с антенной резьба слизанная, обломанная и гайки м5, даже один lnb С на них держался плохо, все как на соплях, не говоря уже про возможность установки мультифида при желании. Поэтому спицы сделал из шпилек 8мм. По известной формуле фокусное растояние для этого прямофокуса 49.6 мм, подогнал по размеру, выгнул чтобы спицы были без натяга и вместо покраски одел термоусадку, потомучто сколько не красить шпильки, ржа будет идти от резьбы, с термоусадкой все быстее и не нужно наносить много слоев краски.

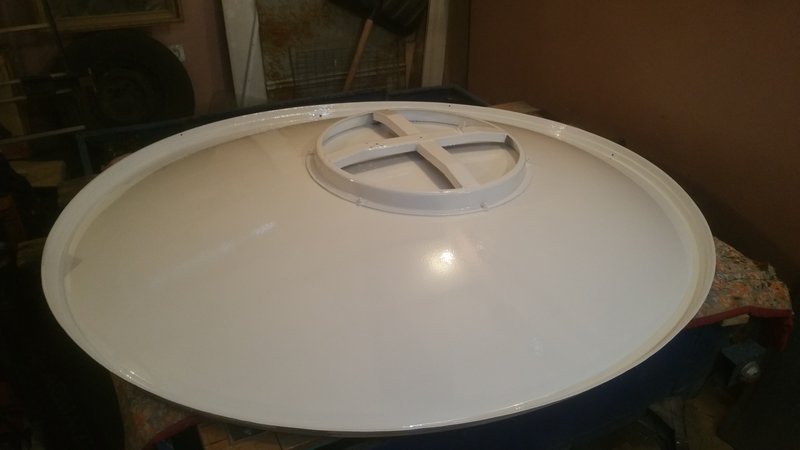

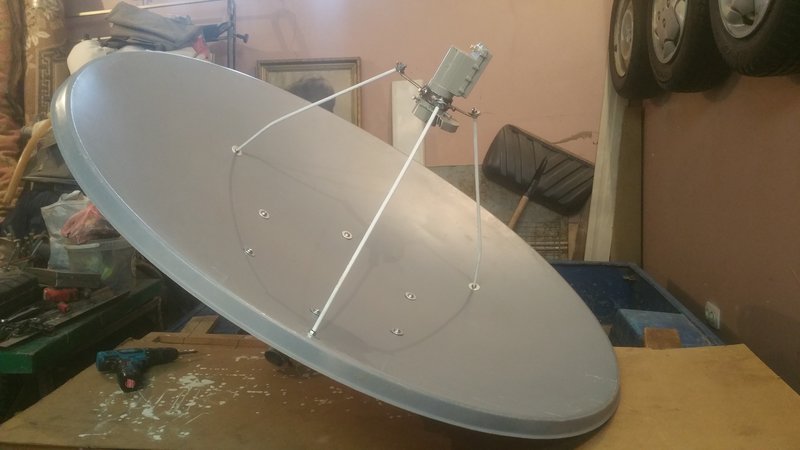

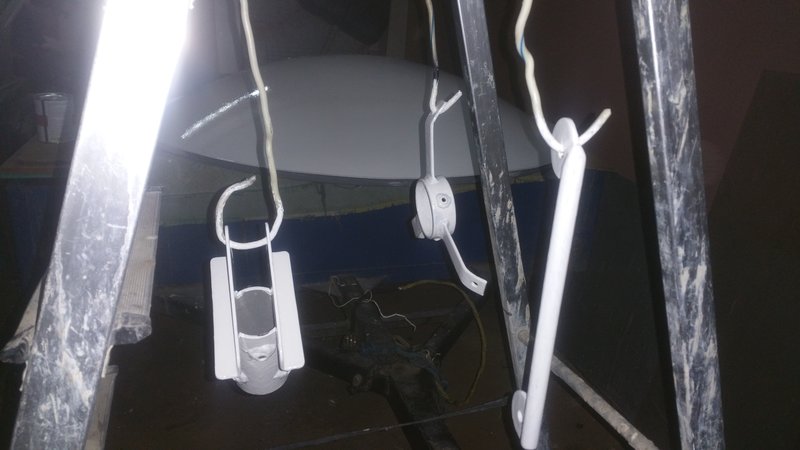

Затем все собрал на новые болты, гайки, шайбы везде ставлю увеличенные, больше площадь меньше колебательных движений. Затем грунтовка и покраска.

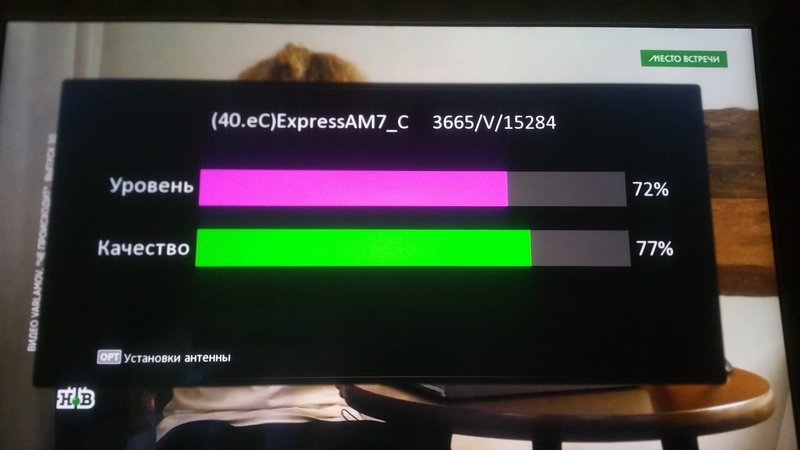

После высыхания, антенна установлена в 40е позицию. Уровни сигнала добавлю на днях, надо сделать фото.











Добавлю уровнь сигнала по трем самым востребованным транспондерам:

без облучателя с облучателем
3565 V -- 56 ---77
3665 H -- 79 --- 90
3685 H -- 92-95 --- 100
3706 V -- 95 --- 98
3709 H --- 59 ---69




_________________
Uclan Denys H.265, LG 55 SJ950v
Стационарные:
34.5w 30w 20w (120/108)
22w 14w/15w 5w(140/126)
11wC(140прямоф)(5wC)13e 0.8w(140/126)
4w 0.8w 1.9е 4.9e 9e(95/88)13е 4.9е 4w (72/80)
16e 19e 21.5e 23.5e 28e(120/108)
20eC 13e 10е 7e 3.1е 3w 8w(140/126)
33.1е(90/83)31.5e 30.9e 36e line 50e(90/83)
31.5e 36e круг 39e(90/83)
45е/46e 50e/51.5e 52е/53e 55e/56e(140/126)
40eC(140прямоф) 57eС(53еС)(140прямоф)
42е49eC 55е 60е 62е 66e(185прямоф)
56eкруг 68.5е 75е(140/126)
90еС 85е 83eC 76.5еС/74.9еС(185/170)
90е 90еС*RZ(185прямоф)
Поворотка: 185/170 (временно 10еС 4.9еС)
Т2wave UHF269


Последний раз редактировалось Akkerman71 14 окт 2020, 14:40, всего редактировалось 1 раз.

Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: SAT комплекс Akkerman71(Б-Днестровский)Украина,Одесская обл.
Новое сообщениеДобавлено: 13 окт 2020, 01:16
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 494
Откуда: Днепр
Поздравляю!!! Отлично проделанная работа, приятно посмотреть :)

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12°w-90°е Ку; Прямофокус МАВО 180 см дуга 40°w-100°е Ку; Прямофокус лепесковая 240 см дуга 40°w-113°е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113°е-38°е Си лин.; Офсет МАВО 180 см дуга 40°w-60°е Си круг. + Си лин. + Ку; Офсет МАВО 140 см дуга 100°е-15w Ку; Офсет МАВО 180 см дуга 113°е-19°е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100°е-15°w Ку; Triax TD-110 мотоподвес дуга 30°w-100°е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57°e Си круг; СА-900 10°e; СА-900 36°e; СА-900 36°e круг+42°e; СА-900 45°e; СА-900 53°e; СА-900 55°e+60°e+48°e; СА-900 56°e круг; СА-900 85°e; СА-1200 4°w; СА-1200 13°e; СА-1200 5°e+9°e+1°w; СА-1200 19°е+16°е+26°е; СА-1200 75°е; СА-1200 28°е+31°e+24°e; СА-1200 7°е+1.9°e; СА-1200 90°е; Офсет Channel Master 240 см 39°e


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: SAT комплекс Akkerman71(Б-Днестровский)Украина,Одесская обл.
Новое сообщениеДобавлено: 13 окт 2020, 07:19
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 22:05
Сообщения: 2969
Откуда: Запад Украины
100%,тот кто знает,что такое реставрация антенны,тот это реально понимает,что оно того стоит,из старичка сделать новую!

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: SAT комплекс Akkerman71(Б-Днестровский)Украина,Одесская обл.
Новое сообщениеДобавлено: 30 ноя 2020, 23:26
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 окт 2019, 21:43
Сообщения: 108
Откуда: Юг Украины г.Б-Днестровский Одесская обл.
Очередной "пациент" прошол курс по восстановлению и занял своё дальнейшее место жительства.
Переезд прошол сравнительно удачно, в этот раз антенна получила 5-6 небольших повреждений зеркала и разбит корпус одного из lnb отданных в придачу. Радостно что повреждения зеркала без критических острых вмятин и заломов)) перевозчики отлично их умеют делать)) и повозиться с их устранением иногда нужно много. Присутствовала конечно осевая деформация, но это обычное явление при снятии и перевозке, она есть всегда и с ней работы не так много. Ржа, грязь и птичий помет в расчёт не идут это норма))




Для начала зеркало и подвес были отмыты и очищенны от грязи и ржавчины.


На зеркале были устранены полученные повреждения, все вмятины отрихтованы, деформированные и загнутые края - выравненны. Плоскость выровнял по нитям.



Так как у офсета Мабо 170х185 гильза меньше диаметром чем у прямофокуса Мабо 185, решил увеличить диаметр гильзы, чтобы не переделывать место установки, до этого там было установлен прямофокус Мабо 185

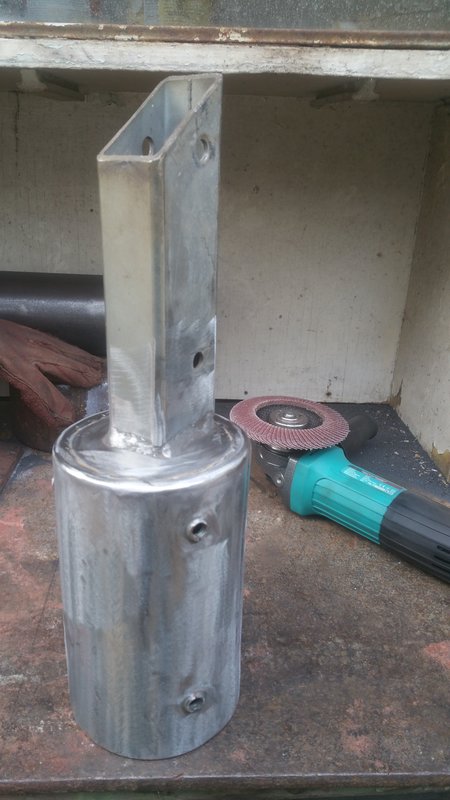

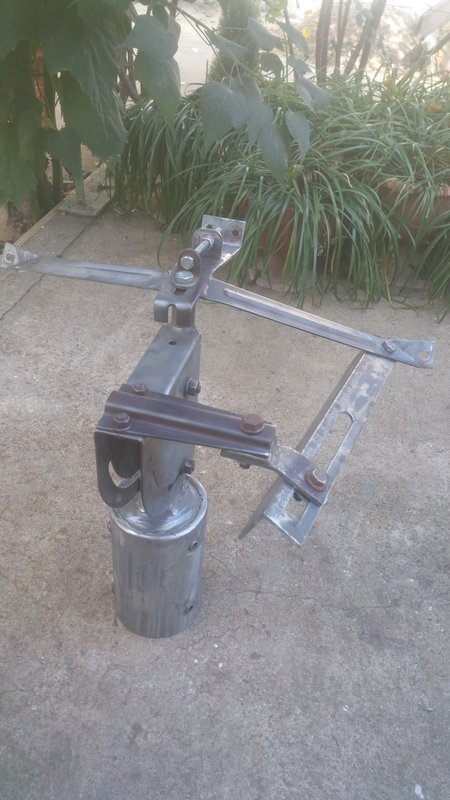

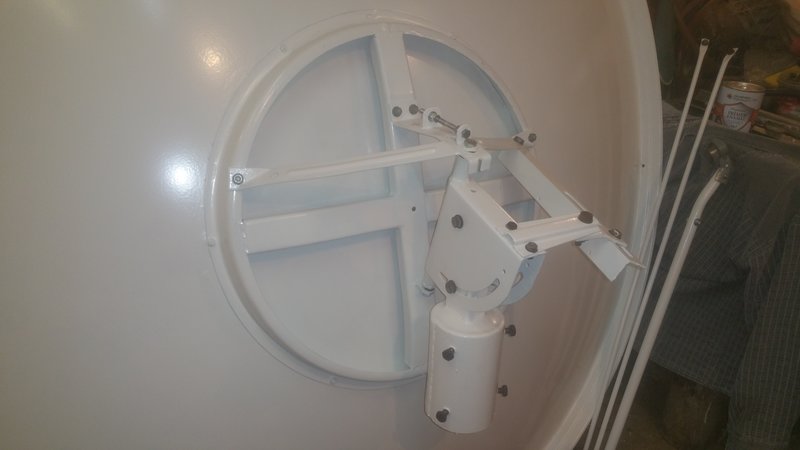

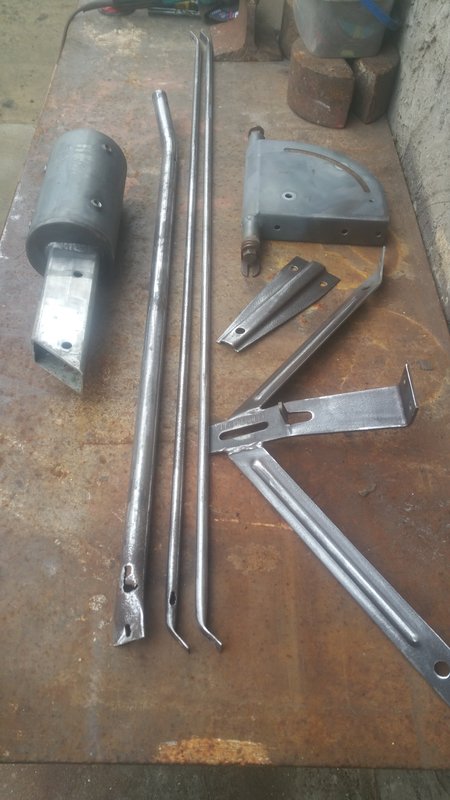

Занялся подвесом, сделал распорку вместо актуатора из 45мм уголка, неравностронний упор для него и тонкую настройку из 8мм болта и двух уголков, настройки совсем не было, а с ней намного удобнее.

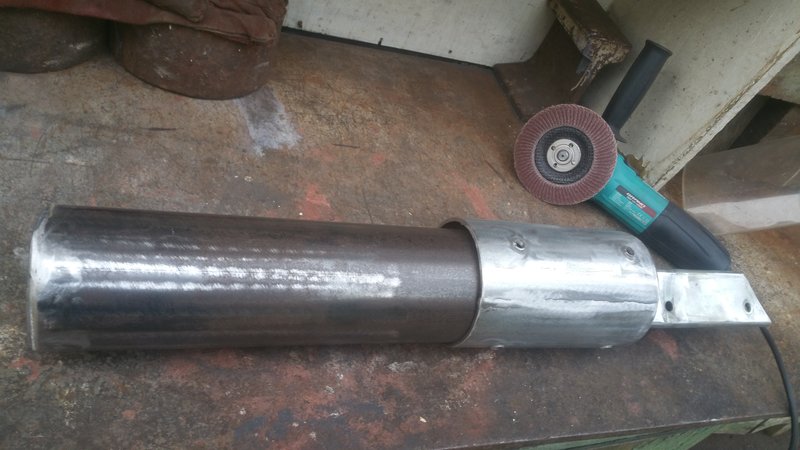

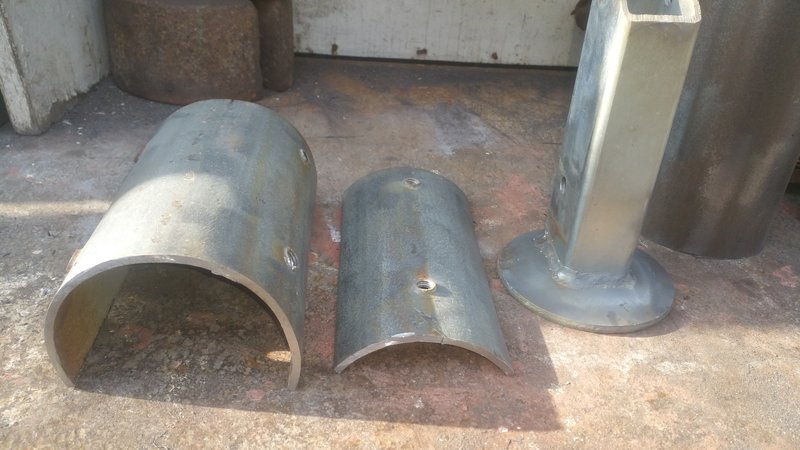

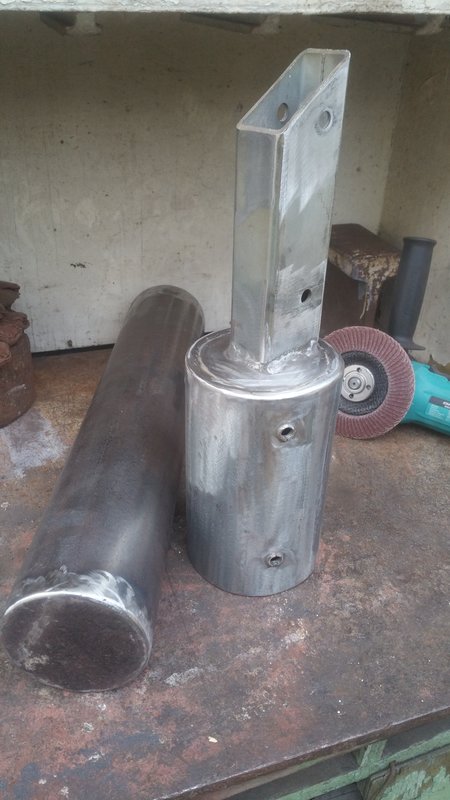

Верхняя часть гильзы была отрезанна, гильза разрезанна на две части, обе части немного расширенны с помощью пресса и установленны уже не с низу крышки, а снаружи неё и заново обваренны по кругу. Вставленна полоса металла 2.5 см в разрез гильзы и сделаны еще три шва полуавтоматом, ну и разумеется чистовая зачистка швов.

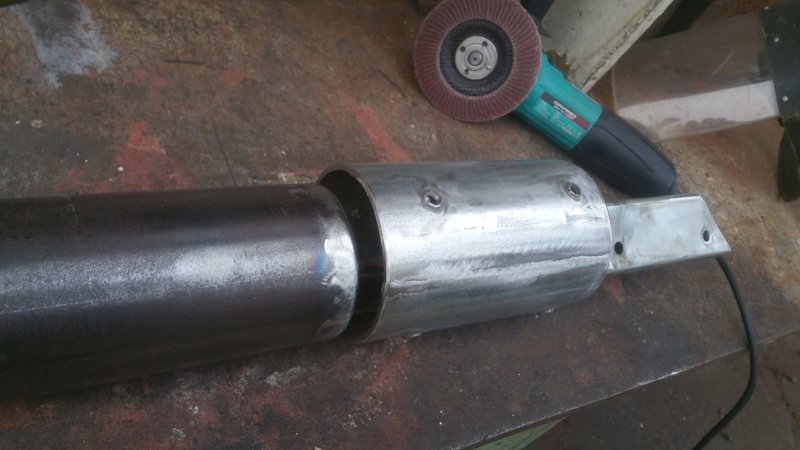

Сразу были заварены два отверстия в торцах 102мм трубы для кронштейна



Обрезан еще один кронштейн от установки 140 прямофокуса и к нему продлена несущая балка-швеллер из 63мм уголка, к ней приварен 50см 102мм трубы и усилена с двух сторон косынками 10мм металла (тоньше не нашлось под руками))) ну и сразу покрасил. С учётом высоты стен 3.50см, плюс высота кронштейна 0.50см - общая высота установки 4м.

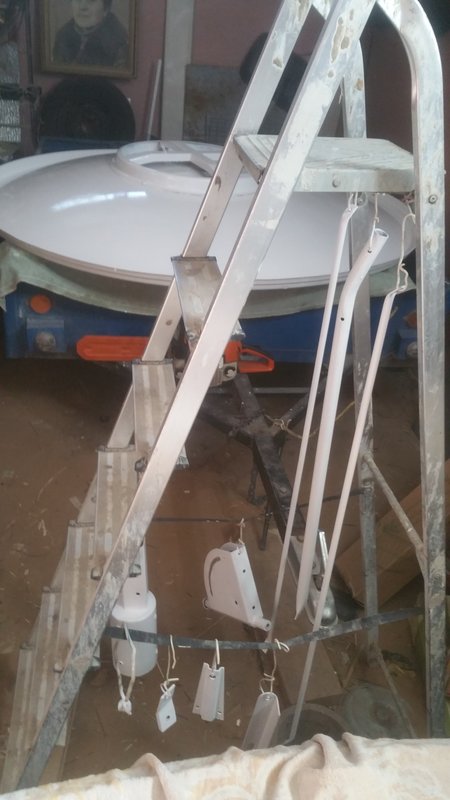

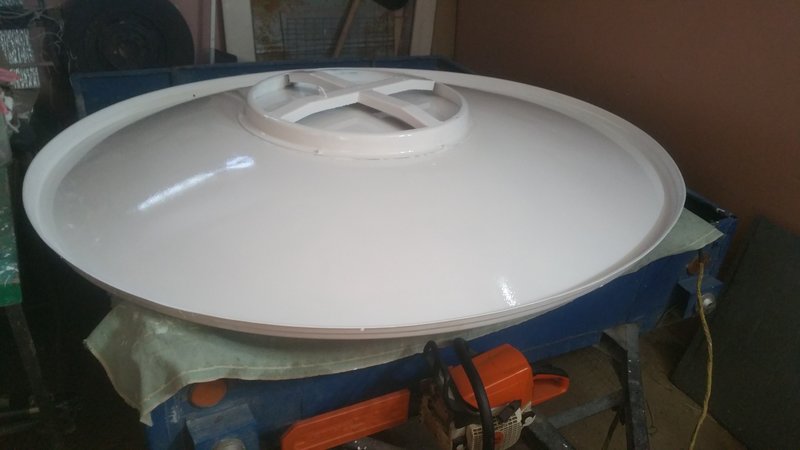

Зеркало с подвесом обезжирил уайт-спиритом и покрасил краской Днипро контакт 3в1, выбор только за ней) отличная краска не нужно дополнительно наносить грунт.





После высыхания краски, прогнал метчиком все резьбы и собрал антенну

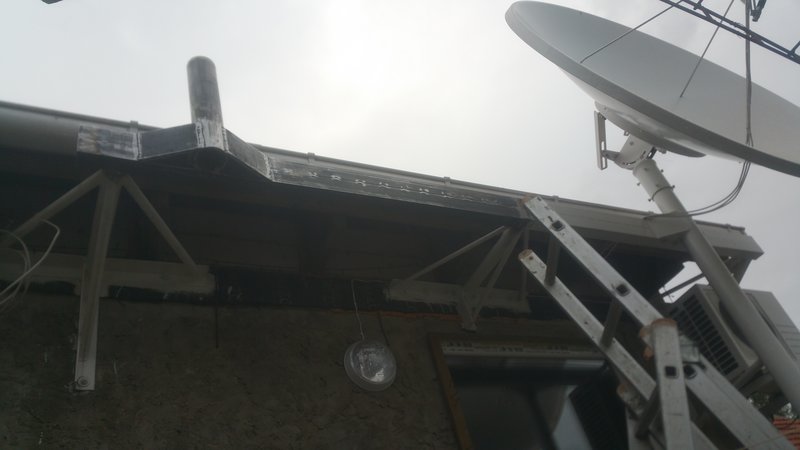

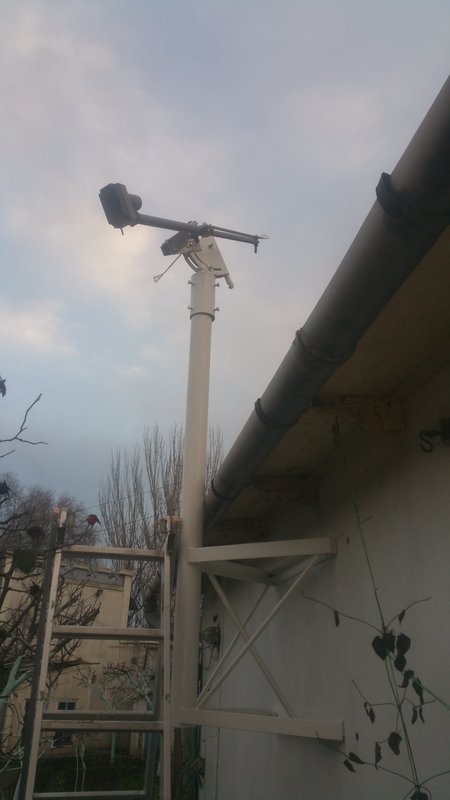

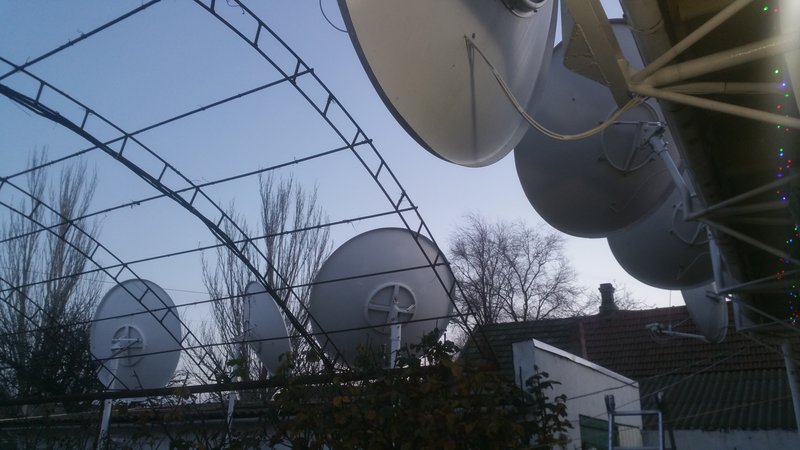

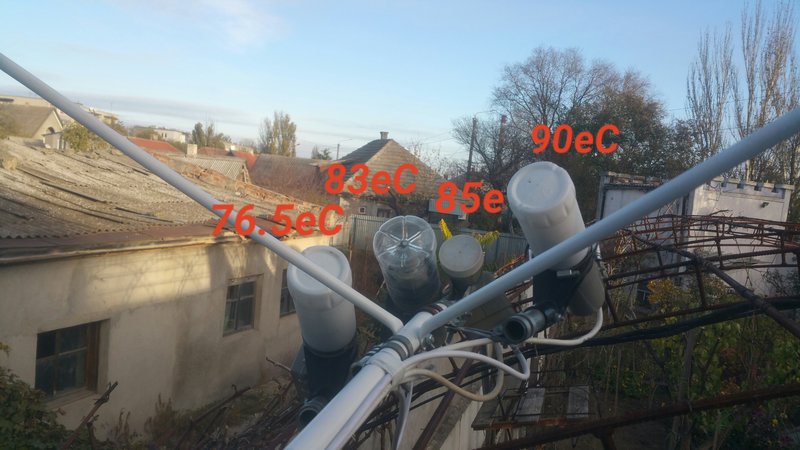

Ну и в заключение, антенна была установленна на новое место жительства и настроен мультифид 90еС 85е 83еС 76.5еС.






Уровни сигналов добавлю чуть позже, надо сделать фото.

_________________
Uclan Denys H.265, LG 55 SJ950v
Стационарные:
34.5w 30w 20w (120/108)
22w 14w/15w 5w(140/126)
11wC(140прямоф)(5wC)13e 0.8w(140/126)
4w 0.8w 1.9е 4.9e 9e(95/88)13е 4.9е 4w (72/80)
16e 19e 21.5e 23.5e 28e(120/108)
20eC 13e 10е 7e 3.1е 3w 8w(140/126)
33.1е(90/83)31.5e 30.9e 36e line 50e(90/83)
31.5e 36e круг 39e(90/83)
45е/46e 50e/51.5e 52е/53e 55e/56e(140/126)
40eC(140прямоф) 57eС(53еС)(140прямоф)
42е49eC 55е 60е 62е 66e(185прямоф)
56eкруг 68.5е 75е(140/126)
90еС 85е 83eC 76.5еС/74.9еС(185/170)
90е 90еС*RZ(185прямоф)
Поворотка: 185/170 (временно 10еС 4.9еС)
Т2wave UHF269


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: SAT комплекс Akkerman71(Б-Днестровский)Украина,Одесская обл.
Новое сообщениеДобавлено: 13 янв 2021, 16:17
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 окт 2019, 21:43
Сообщения: 108
Откуда: Юг Украины г.Б-Днестровский Одесская обл.

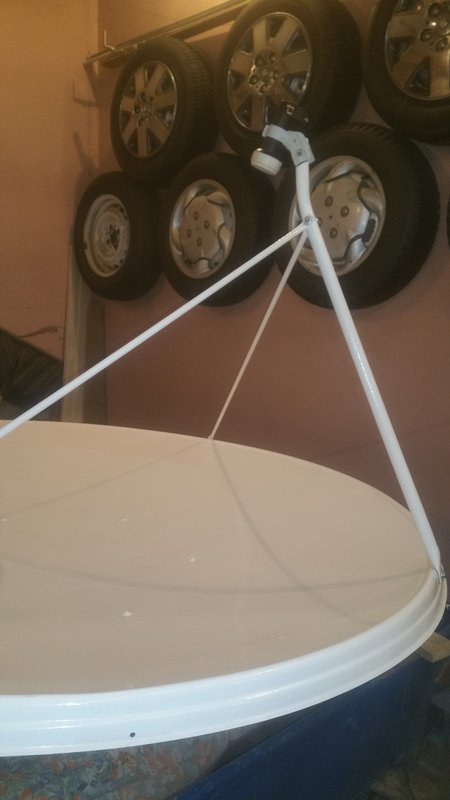

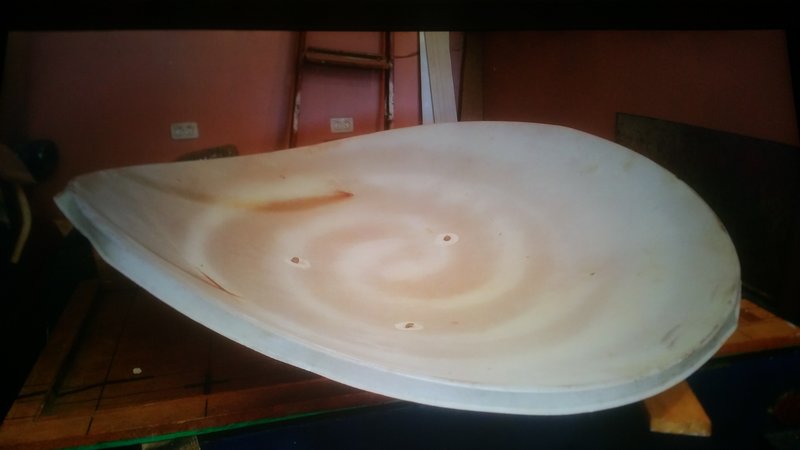

Очередная реставрация и установка антенны, на этот раз офсет 170х185. Отправитель на отделении запаковал всё в пупырчатую пленку и стрейч, так что зеркало и все остальное доехало без повреждений. Состояние зеркала хорошее, нарушена только геометрия. Подвес и спицы сильно повреждены коррозией.

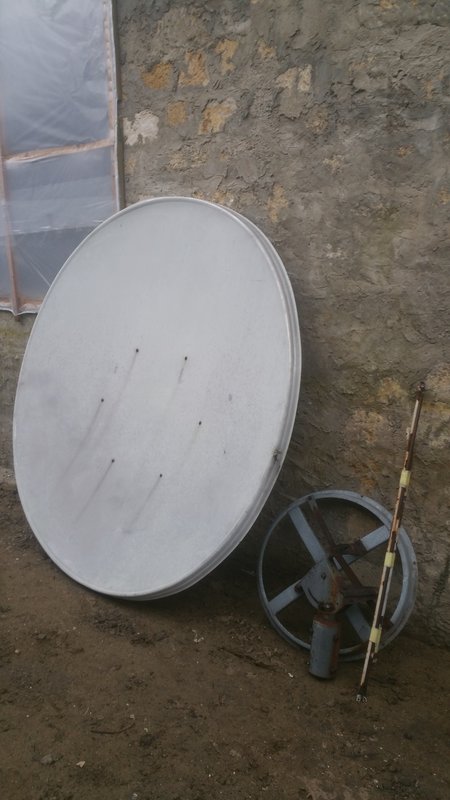

Первым делом все разобрал и очистил от ржавчины

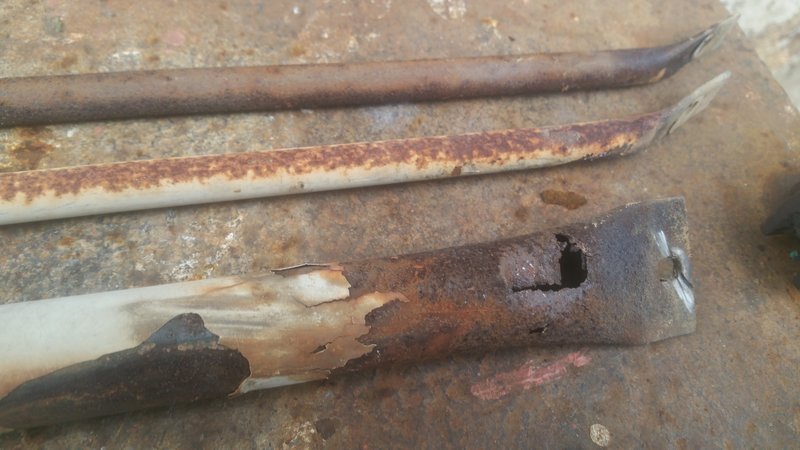

Затем вырезал и заварил сьеденные ржавчиной участки на спицах.

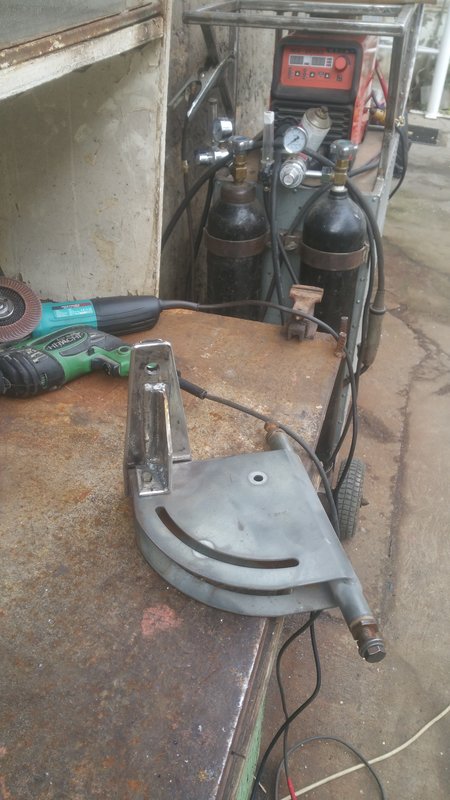

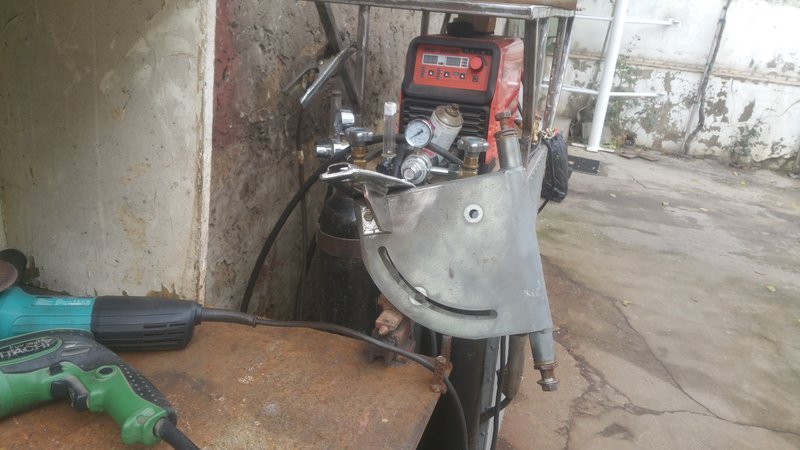

Планку крепления актуатора ржавчина сьела наполовину её толщины и она не выдерживала вес актуатора, поэтому снизу усилил полосой 4мм металла и для устранения колебаний при работе актуатора, приварил снизу 45мм уголок, сделав в нем дополнительное крепление к корпусу подвеса.

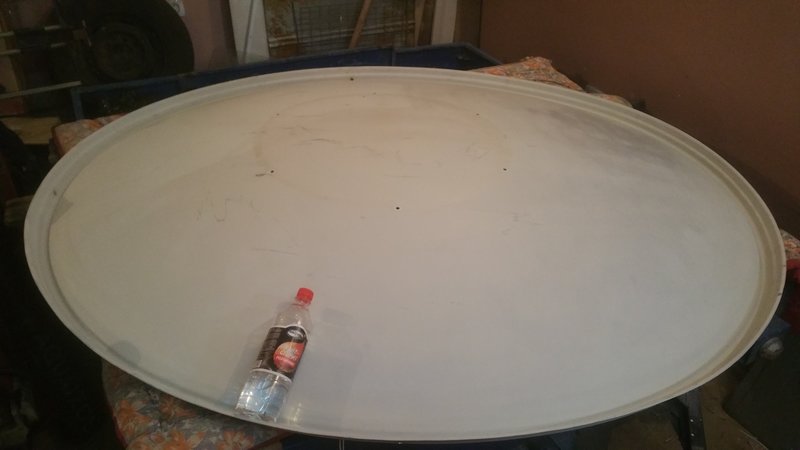

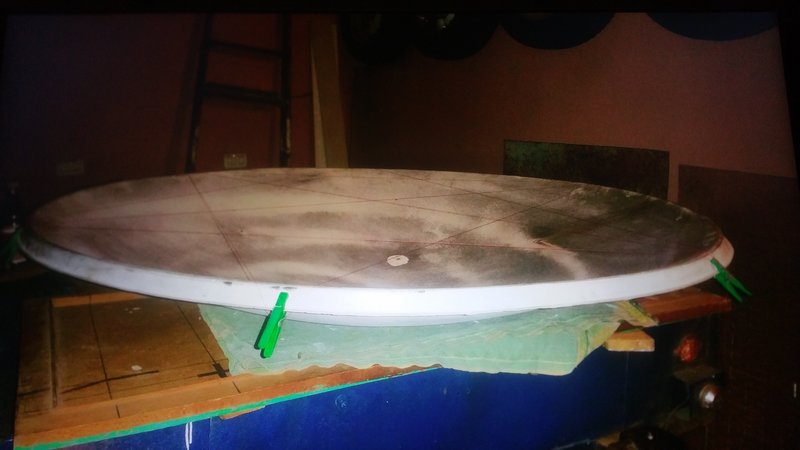

Востановил геометрию зеркала с обязательной проверкой нитями. Открутил подзеркальник и заменил крепежные болты с 6мм на 8мм. Заменил все амортизирующие шайбы между зеркалом и подзеркальником на новые. Также заменил и все остальные болты на 8мм как на креплениях спиц, крепления подвеса к подзеркальнику так и для точной подстройки.


Затем обезжирил все уайт-спиритом и покрасил первым слоем.



На этом этапе заметил еще один ранее упущенный неприятный момент, на который сразу я внимания не обратил, а именно криво установленный подзеркальник.

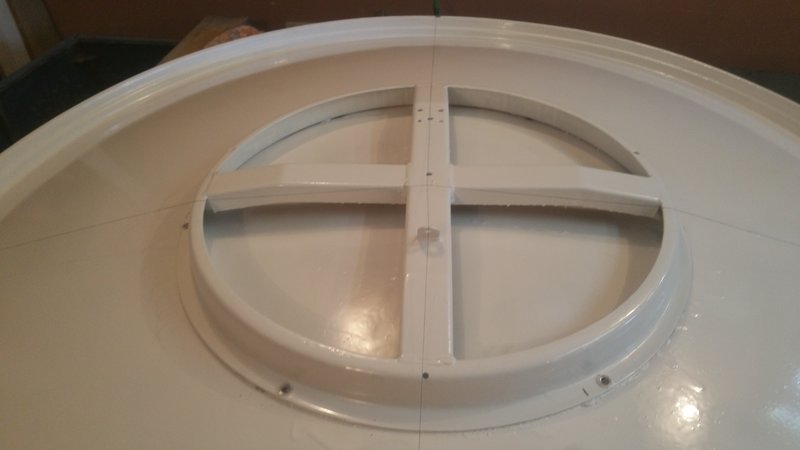

Косяк произодителя пришлось тоже устранять, плохо что упустил этот вопрос до покраски первого слоя и пришлось заново снимать уже покрашенный подзеркальник, что достовляло небольшое неудобство. Подзеркальник был криво установлен как по вертикали:


Так и по горизонтали:



Разметил заново места отверстий по натянутым нитям, при ровно выставленном подзеркальнике и пересверлил отверстия заново.



После установки подзеркальника уже докрасил антенну полностью.



После высыхания краски прошол метчиком резьбы на гильзе и заменил оставшиеся все болты на новые на корпусе подвеса и на гильзе.

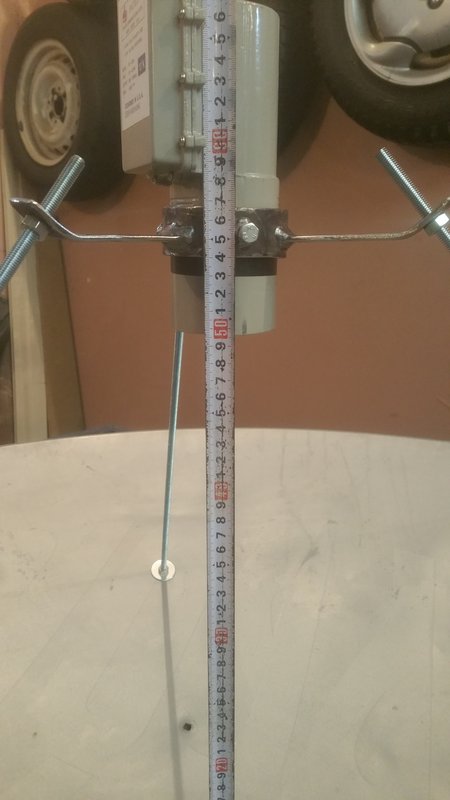

Выровнял металлическое крепление lnb и сразу отметил на трубе точку прицеливания фокуса.


Затем прикрутил подвес к зеркалу, антенна готова к установке.



Затем сварил кронштейн для установки - 90мм труба и уголок 50мм и для распорок труба 20мм. Кронштейн установлен по уровню и сразу покрашен.



Перед тем как прикручивать подвес к зеркалу, установил его на кронштейн и определился по месту с углами поворота, так как нет чистой видимости в крайних положениях, плотно закрывают деревья и соседкие дома.

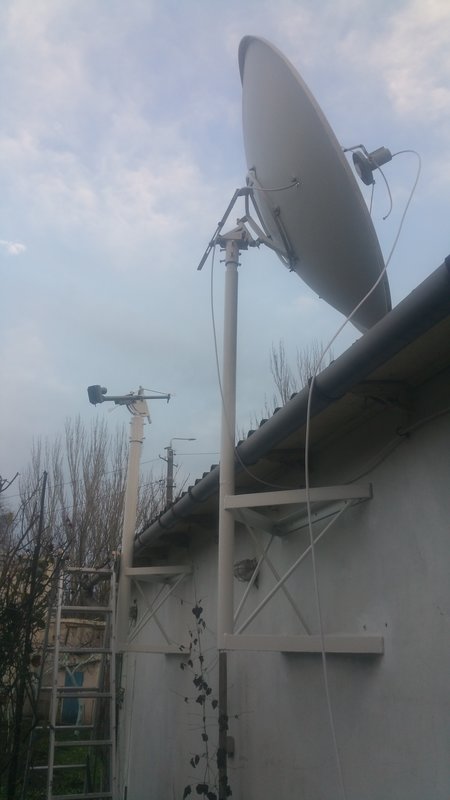

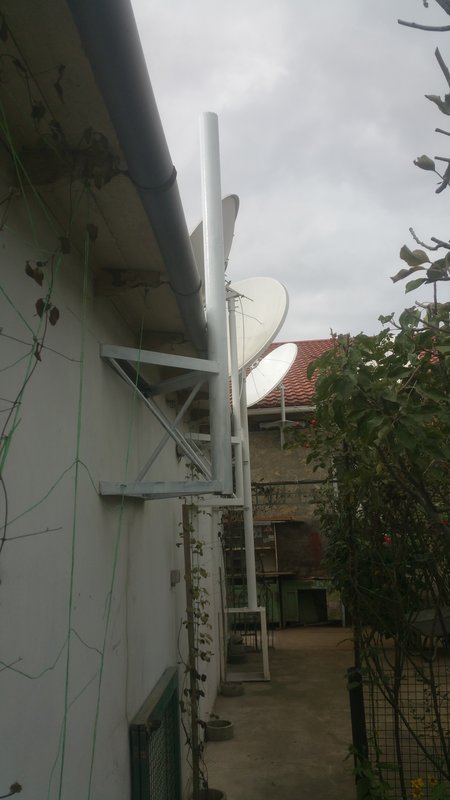

Затем антенна была установленна на кронштейн и временно, на зимний период, настроена стационарно на две позиции, в фокусе 10еС в мультифиде 4.9еС. С наступлением теплой погоды будет настроенна дуга и антенна будет переведена в поворотную для мониторинга.







_________________
Uclan Denys H.265, LG 55 SJ950v
Стационарные:
34.5w 30w 20w (120/108)
22w 14w/15w 5w(140/126)
11wC(140прямоф)(5wC)13e 0.8w(140/126)
4w 0.8w 1.9е 4.9e 9e(95/88)13е 4.9е 4w (72/80)
16e 19e 21.5e 23.5e 28e(120/108)
20eC 13e 10е 7e 3.1е 3w 8w(140/126)
33.1е(90/83)31.5e 30.9e 36e line 50e(90/83)
31.5e 36e круг 39e(90/83)
45е/46e 50e/51.5e 52е/53e 55e/56e(140/126)
40eC(140прямоф) 57eС(53еС)(140прямоф)
42е49eC 55е 60е 62е 66e(185прямоф)
56eкруг 68.5е 75е(140/126)
90еС 85е 83eC 76.5еС/74.9еС(185/170)
90е 90еС*RZ(185прямоф)
Поворотка: 185/170 (временно 10еС 4.9еС)
Т2wave UHF269


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: SAT комплекс Akkerman71(Белгород-Днестровский) Украина
Новое сообщениеДобавлено: 13 янв 2021, 16:37
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 22:05
Сообщения: 2969
Откуда: Запад Украины
Супер,молодец!
