 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 06 окт 2018, 22:06
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 22:05
Сообщения: 2182
Откуда: Запад Украины
SAT-MASTER писал(а):
Еще попробую сделать самостоятельно полипропеленовый облучатель по приведенным здесь размерам, руки не кривые, в каком то разделе здесь видел не помню в каком, я скопировал эскиз размера, трубки полипропеленовые не проблема достать, сравню с заводским рупором, а пластину-крест деполизатора, наверно у Вас как то надо заказать.

Поверьте готовое изделие,намного проще и дешевле чем искать все нужные трубы с материалом,пилить у токаря,придерживатся размеров,изготовить пластину и врезать её. Тем более если вы хотите провести тесты лучше сразу готовый и проверенный облучатель+пластина, для ознакомления самой приёмной ситуации.Если по какой-то причине вам не понравится изделие вы можете его вернуть.
Если есть желание пожалуйста вот здесь все размеры и тесты приёма,ознакомьтесь полностью с темой: viewtopic.php?f=1&t=1539

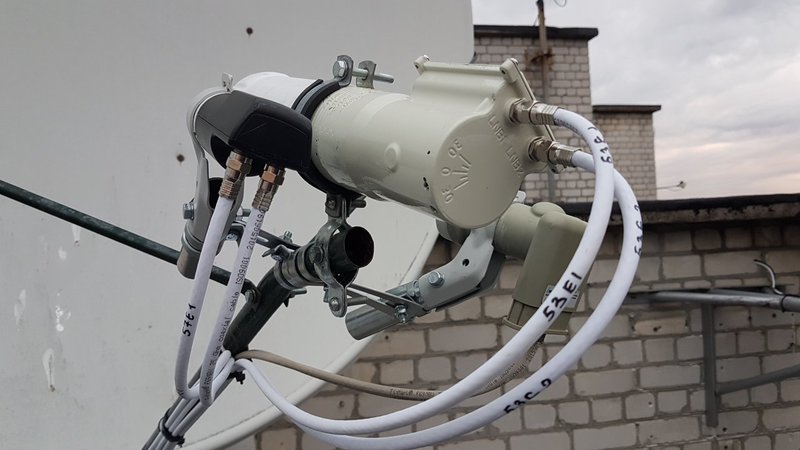

Что касаемо держателя для Си всё просто,берётся два сантехнических хомута и в меньшем делается отверстие под болт:

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 06 окт 2018, 22:48
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 04 окт 2018, 12:34
Сообщения: 18
Может Вы наверное правы по поводу труб, узнавал сегодня трубы не дешевые да и только по 2 метра продают, может все-таки дешевле у Вас купить.
Теперь по хомутам: я понял что применяется 2 хомута, малый на клюшку и большой на конвертер. Не подскажите точный диаметр хомутов, там на них самих высечены цифры в мм должны быть.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 07 окт 2018, 17:15
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 22:05
Сообщения: 2182
Откуда: Запад Украины
https://kvado.com.ua/ru/s-gajkoj-m8-m10 ... 4-25-30-mm

https://kvado.com.ua/ru/s-gajkoj-m8-m10 ... 2-59-65-mm

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 13 окт 2018, 16:40
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 04 окт 2018, 12:34
Сообщения: 18
Здравствуйте. У меня к Форуму вопрос-консультация: мой приятель тоже заинтересовался СИ диапазоном т.е. хочет что бы я ему поставил 40Е-СИ, но дело в том, что Харьковских антенн 1.2 метра нет сейчас у нас ни где в продаже, поговаривают что завод прекратил выпуск этих антенн и когда начнут делать ни кому не известно и начнут ли вообще, но есть один вариант: в продаже у нас есть антенны TRIAX 1.1м.-листовая сталь и INVERTO Premium 1.2м-алюминивая. деньги не проблема для него. Какую Вы посоветуете взять из выше названных по качеству надежности и точности? и один момент есть: у обоих антенн исполнение почти одинаковое, штанга для держания конвертера плоская, как быть с креплением в фокусе можете что то посоветовать или пример какой то на фото? Облучатель я так понимаю тоже должен быть с расскрывом 80-90.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 13 окт 2018, 17:38
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 11:26
Сообщения: 662
Откуда: Беларусь.Минская область
SAT-MASTER-подправил твоё сообщение.

-для Харьковской антенны не проблемно подключить С-=голову=
штанга для держания конвертера плоская, как быть с креплением в фокусе можете что то посоветовать или пример какой то на фото?
-немного надо повозиться с таким креплением для таких антенн.Я сделал так,взял мульт Харьковский и подбором толщины прокладки нашёл оптимальный крепёж для =головы= С.Сигнал был неплохой-/тестировал-=голову= от Альяно И Виталия.Виталика конструк.с пластиной была значительно лучше по сигналу.../

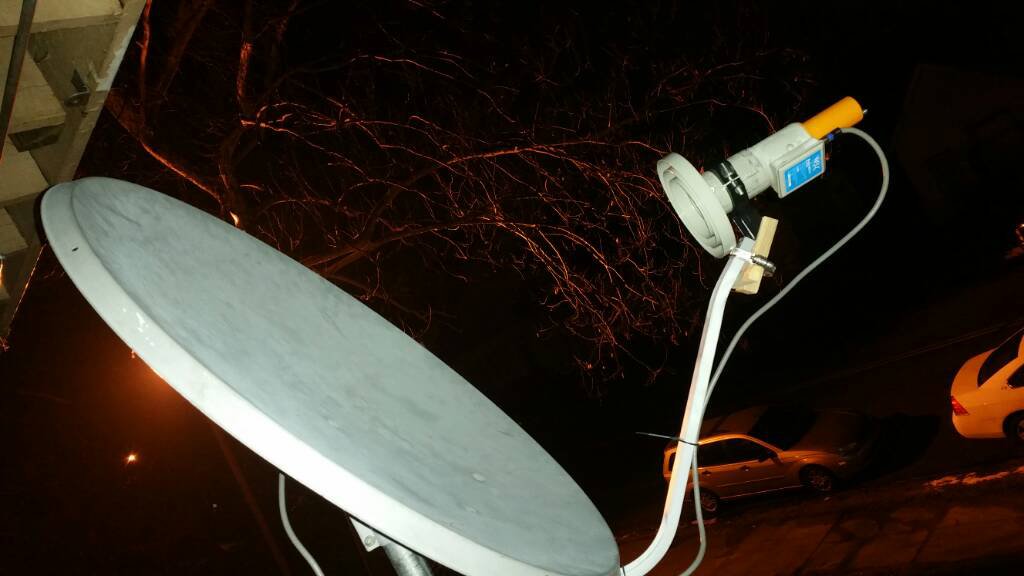

И само внизу 2 фото от =амера= это он у нас наверное скопировал такую конструкцию...шучу.







_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 13 окт 2018, 18:11
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 04 окт 2018, 12:34
Сообщения: 18
АГА!!! Понял направление спасибо за примеры на фото, буду пластины подбирать, и у меня как раз есть такой же крепеж пластиковый мощный для конвертера как у Вас на фото последнем. А как же на счет антенн, что посоветуете взять, TRIAX 1.1m сталь, или INVERTO Premium 1.2m. алюминий???


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 13 окт 2018, 18:25
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 11:26
Сообщения: 662
Откуда: Беларусь.Минская область
SAT-MASTER писал(а):
А как же на счет антенн, что посоветуете взять, TRIAX 1.1m сталь, или INVERTO Premium 1.2m. алюминий???

-насчёт антенн этих не знаю,просто нет их у меня.Только наши Советские.У нас по антеннам это к Виталию и Риманту-/ я знаю у них антенн много/-/ и другим участникам форума/.Они такие антенны я знаю тестировали.

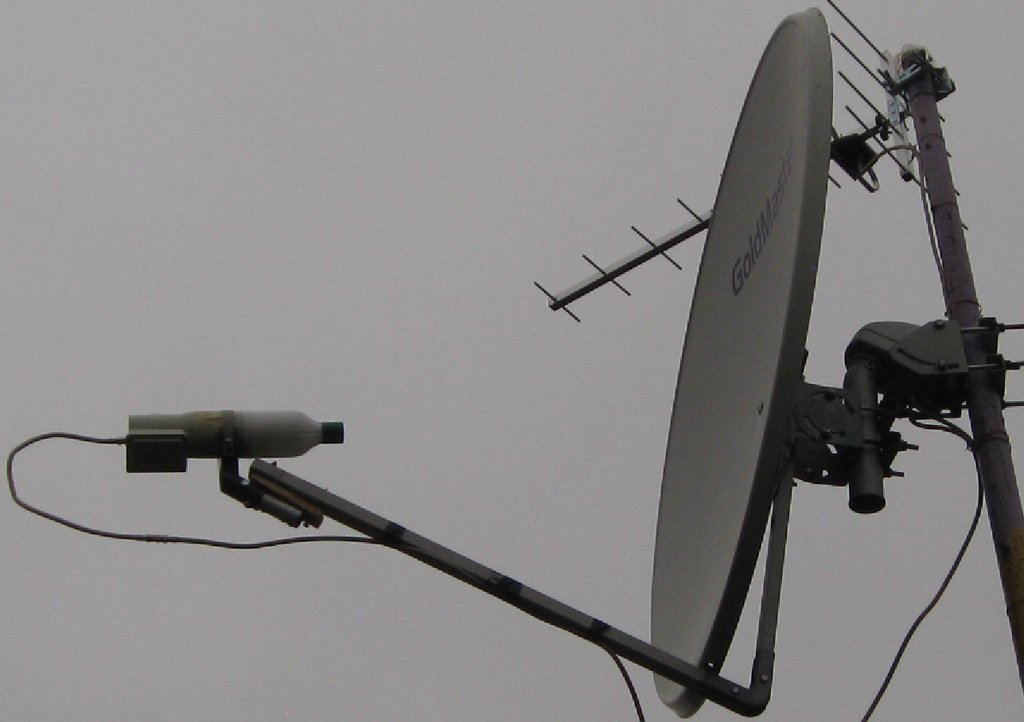

И ещё одно фото =амера= нашёл,как можно такой крепёж приспособить к =квадратной= штанге.-/роли не играет что круглый диаметр на фото./


_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 13 окт 2018, 21:51
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 04 окт 2018, 12:34
Сообщения: 18
Ладно по антеннам какая лучше, подождем мнения Виталика и Риманта или других участников форума.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 14 окт 2018, 00:03
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 янв 2017, 16:39
Сообщения: 158
Привет всем! Не думаю что смогу пролить свет и ответить сразу на все вопросы. Какая антенна лучше..... по моему мнению самая лучшая антенна это антенна большего размера и с идеальной геометрией. К сожалению, а может и к счастью, у меня никогда не было "харьковских"или "супраловских" антенн . И вообще, со временем перехожу на пластиковые антенны, те, которые не имеют тенденции менять свою геометрию со временем да и после помывки выглядят опять как новые. Но, если уж выбирать между сталью и алюминием по конкретным антеннам, то я выбрал бы алюминий. Во-первых из за размера 120см против 110см (и то 110см может быть и не фактом). А во-вторых , все таки алюминий не ржавеет.
Говоря об креплении головки, как Ку так и Ц.... у меня нет простого решения и методы, которые я использую, возможно не все приемлемы из за того что кажутся слишком сложными и дорогими, но, уверяю Вас это не так. Зато такие крепления позволяют идеально совместить фазовый центр головки с фокусом антенны.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 31 окт 2018, 11:24
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 04 окт 2018, 12:34
Сообщения: 18
Приветствую всех. Какой облучатель с углом раскрыва 70гр. или 80-90гр., нужен для вот такой антенны по этой ссылке: https://www.variant.kharkov.com/product/sa-1000-1
