 Заголовок сообщения: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 21 дек 2015, 20:16
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 10:26
Сообщения: 595
Откуда: Беларусь.Минская область
Усім добрага вечара сябры.

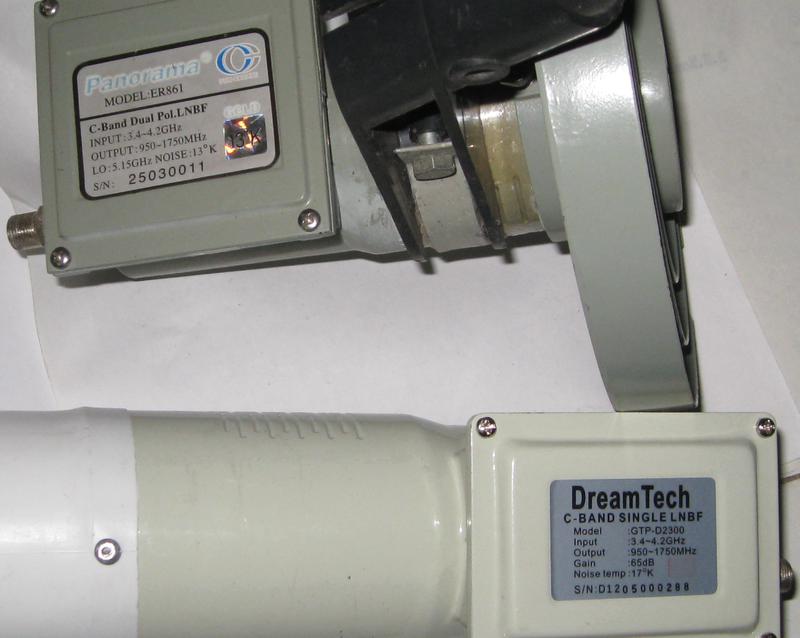

Давно хотел освоить С-диапазон.Лет 5 назад купил =голову= Panorama model ER 861,немного повозился с 40е и забросил.Спасибо нашему модератору Владимиру yun и моему земеле.Дал мне на время свой моноблок "Альяно 90 абсолют" для эксперементов.

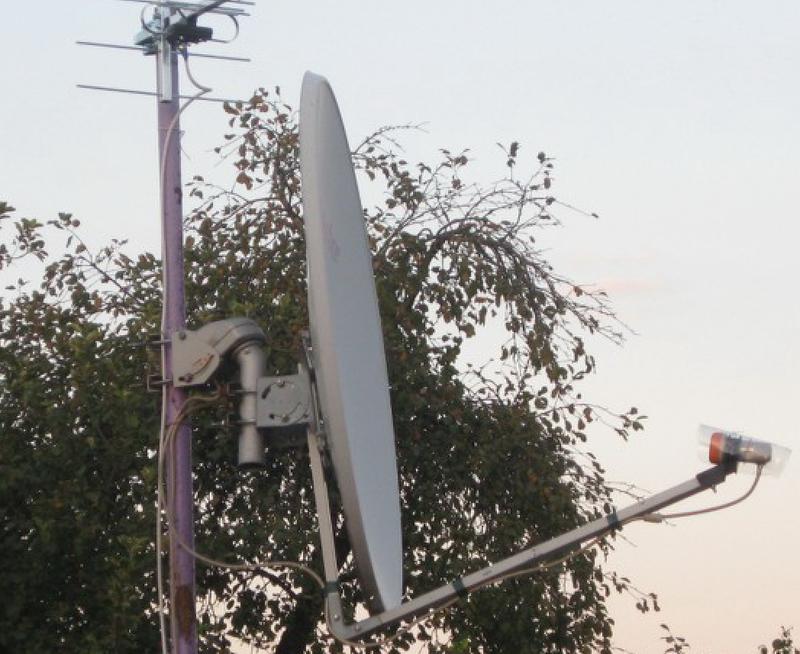

Приём С диапазона на антенне 1,1м- на =мотоподвес=

Пришлось немного повозиться с креплением для моноблока и опустить ниже чем Ku-=голова= в штатном положении.Результаты конечно не ахти-/но это был эксперемент/,на стационарной антенне сигнал будет лучше. /но это через пару дней сообщу.../.


штатное положение Ku и ниже С.




Express-AM33 - 96.5° E

3675 R 33483 7/8-17-21%- было и 47%.
3759 R 4340 3/4 --6%
3875 R 33483 7/8-33%
-остальные все по-0%-


Это мой горизонт на спутник.Azimuth - elevation in Minsk, Belarus: 107.3° - 3.5°
.А может и Express-AM3 - 103° E вытянет :?:


Yamal 401 - 90° E-
Azimuth - elevation in Minsk, Belarus: 112.9° - 7.2°


3539 L 2500 3/4--89%--------3613 L 4285 3/4--54%
3553 L 20000 3/4-30%--------3618 L 3038 3/4--7%
3582 L 2850 3/4--6%---------3623 L 4285 3/4--2%
3588 L 4285 3/4--1%---------3645 L 28000 3/4-12%
3594 L 2850 3/4--80%--------3674 L 17500 3/4-45%
3600 L 5925 3/4--67%--------3837 L 14815 3/4-3%
3603 R 3300 3/4--90%--------3908 L 2850 3/4--33%
3605 L 2626 3/4--52%--------3920 L 3000 3/4--40%

Express-AM6 - 53° E

3665 L 14990 3/4-50%
3675 R 33483 7/8-43%
3685 L 15284 3/4-54-57%
3715 R 14990 3/4-35%

Yamal 202 - 49° E

3644 L 3230 3/4--1%---------------3940 L 4000 3/4--33%
3744 L 34075 3/4-13%--------------3952 L 2222 3/4--45%
3794 L 1800 3/4--45%--------------3962 L 8570 3/4--1%
3831 R 1500 3/4--4%---------------3971 L 4275 3/4--20%
3937 L 3230 3/4--40%--------------3976 L 4285 3/4--2%

Express-AM7 - 40° E

3558 L 3720 3/4--89%
3558 R 2895 7/8--67%
и т.д. на других частотах-50-90%.Подробнее в теме -=Приём и обсуждение...=




Intelsat 902 - 62° E и Intelsat 904 - 60° E - 0%

NSS-12 - 57° E -Луч West hemi

3633 R 2625 2/3--1%
3800 R 20000 3/5-13%
4025 L 2963 3/4--51-53%


_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Последний раз редактировалось Fleet449 22 дек 2015, 19:15, всего редактировалось 2 раз(а).

Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 22 дек 2015, 19:14
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 10:26
Сообщения: 595
Откуда: Беларусь.Минская область
Arabsat-5A - 30.5° E - 0% Dish-должна быть 1.8-2.2м

Badr-6 - 26° E

3944 R 2222 3/4 -1%


Arabsat-5C - 20° E

3710 R 2600 3/3--11%
3884 R 27500 5/6-9-11%
3934 L 27500 7/8-45-50%
4054 L 27500 3/4-27-30%

Eutelsat 10A - 10° E

3649 L 20161-1%
3687 R 2592--1%

SES-5 - 5.0° E

3678 L 1682 3/5-41%
3681 L 1515 3/5-1%
3685 L 1683 3/5-1%

Eutelsat 5 West A - 5° W

3647 R 2170 3/4-36%
3743 L 2785 5/6-47-51%
4114 L 2142 5/6-25%
4137 L 2510 7/8-35%
4160 L 1943 7/8-17%


Eutelsat 8 West B - 8° W
-0%--Антенна нужна 1.5-2м

Express-AM44 - 11° W-на стационарную антенну сигнал будет больше.Проверим...на 1.2м

3662 R 10808 1/2-1%

18w , 22w -0%

Intelsat 905 - 24.5° W

3686 R 21050 2/3


Intelsat 907 - 27.5° W

3936 R 4549 1/2-1%

34,5w,40,5w - на =моторе=-0%.Нужно проверять на фиксированной антенне...


:-D

_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 03 янв 2016, 14:42
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 10:26
Сообщения: 595
Откуда: Беларусь.Минская область
С новым годом друзья.
31 декабря и вчера тестировать у себя "Альяно 90 абсолют" на 0.85м. и 1.2м.Харьковской =Вариант=.За бортом неплохой морозец.Но настроечный телик у меня в доме...



=Вариант=-0.85м

Arabsat-5C - 20° E

4054 L 27500 3/4-7% -на ант 1.1м-27-30%




3934 L 27500 7/8-29%-на ант.1.1м-45-50%


3885 R 27500 5/6-5%-на ант.1.1м-9%


Eutelsat 5 West A - 5° W

4154 L 2980 7/8-4%-на ант.1.1м-21%


Express-AM44 - 11° W

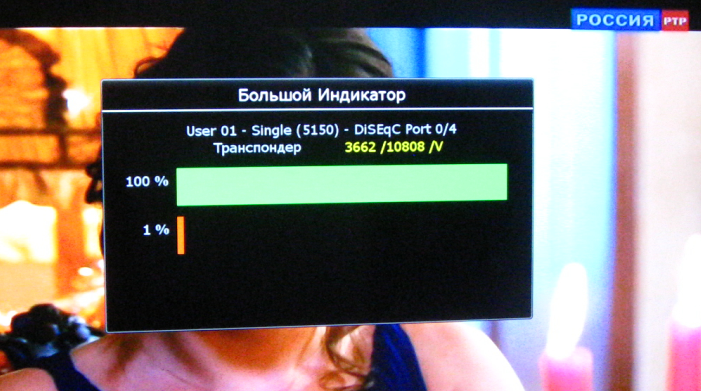

3662 R 10808 1/2 -5%.Каналы не просканировались на Openbox X-820.На Openbox SX6 HD-1%-отлично идёт.

=Вариант=-1.2м
3662 R 10808 1/2 -18%.Каналы просканировались на Openbox X-820.На Openbox SX6 HD-1%




_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 20 фев 2016, 23:22
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1746
Откуда: Запад Украины
Совсем недавно решил сделать тест на 40еС на антенне супрал которая по горизонтали 60см-соответственно которая работает на этот размер.
По системе Митрича с Таджикистана попробую сделать облучатель с полиэлитилена и в качестве деполяризатора будет крест тип.4

Вообщем взял полиэлитилен 200 микрон -длинной 2 метра:
далее нарезал полосы,для того чтобы скрутить сверток:


Отпилил по бокам что бы был 15см.

вот так смотрится со стороны:

Вообщем уделил чуток времени:


Вообщем настроился на спутник на 3675 на антенне 60см ,но к сожалению с полиэлитиленовым облучателем с длинной 15см сигнал был заглушен.Соответственно после первого обреза 3.5см-шкала начала более показывать признаки,но лока небыло- также потом еще отрезал 3.5см.Но на целом свертке 7.5см так и не залочился сигнал с 3675.
Потом я взял два обрезка по 3.5см и смотал их вместе скотчем-получилась длинна 7см.




После поставив в волновод данный сверток сигнал на опене 820 поднялся на 43%


Другой сверток который остался целым дальше резать немог-так как погода это непрозволяла делать шел дождь с снегом и собственно остановился пока на этом.После чего кабель от антенны 60см подключил в систему каскадинга и пошел уже снимать данные дома с ресивера SX9:


Включил слепой поиск и нашел 8 транспондеров и 15ть каналов на антенне 60см супрал в позиции 40еС на Западе Украины:



Вообщем ,что хотел так и получилось принял 40ес на 60см без излишних затрат.
Можно было попробовать и рупоры ,но они у меня установленны и также небыло желания так как была плохая погода(мокрый снег) и уже темнело.
От себя скажу цель была принять на самый дишняк.
В моей ситуации тепличный-полиэлитиленовый сверток начал работать хорошо на 7см.Если будет свободное время попробую еще его подрезать на каждые пол сантиметра и фиксировать шкалу ресивера.Конечно настройка нужна очень тонкая-так как двигая сверток- каждый мм показатели меняються.

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 23 фев 2016, 21:26
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1746
Откуда: Запад Украины






_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 27 фев 2016, 23:20
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1746
Откуда: Запад Украины
Сегодня принял Yamal 202 - 49° E на антенне 80см харьковского производства.
В качестве облучателя используються полиэлитиленовые трубы(тепличная пленка) которые я сделал еще 4-ре года назад.




Деполяризатор пластина крест:



Слепым поиском ресивер SX9 нашел 14-ть транспондеров с спутника Yamal 202 - 49° E на Западе Украины.

Найдено 18-ть тв каналов:










_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 07 мар 2016, 22:32
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1746
Откуда: Запад Украины
Сегодня решил попробовать принять ПЕРВЫЙ КАНАЛ для США(Время Нью-Йорка) 11°W - Express AM44 в С band на харьковскую антенну 80см.

В качестве облучателя использовал полиэлитиленовые трубы(тепличная пленка 200 микрон) и пластина-деполяризатор крест 58*58 и конвертер -САТвижин 17к


Максимально что удалось вытянуть на ресивере опенбокс820 при феке 1/2 по шкале -это 11% на 80см.При таком FEC 1/2 картинка на грани будет 5%,но в данной ситуации есть запас до 6% на 3663 R- 11°W - Express AM44




Потом подключил кабель от антенны к своей сети каскадинга дайсиков и пошел снимать данные сигнала дома на ресивере опен SX9





Как и планировал принял 11°W - Express AM44 в С band на харьковскую антенну 80см из Самых дешевых материалов....))))

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 17 мар 2016, 00:42
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1746
Откуда: Запад Украины
Несложный облучатель можно сделать в домашних условиях.Хорошо работает на харьковских антеннах.



Можно использовать как полипропиленовые трубы без металической прослойки :



Также можно сделать трубки из тепличного полиэлитилена (200микрон)-работают на уровне полипропилена.



В качестве муфты использовал вспененный полипропилен-его можно найти в стротильных магазинах как изотап(утеплитель труб)



Деполяризатор настраиваю в конвертере на глубину 1-1.5см от среза волновода-НЕ ГЛУБЖЕ.Где собственно есть место для крепления облучателя






_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Приём С диапазона на офсетные антенны.
Новое сообщениеДобавлено: 19 мар 2016, 21:21
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1746
Откуда: Запад Украины
Сегодня решил принять Yamal 401 at 90.0°E на антенну 80см на западе Украины!


На карте обозначил свое место-нахождение:

После настройки на спутник получились вот такие максимальные данные по опену 820.Все транспондеры не фотографировал,но самые интерестные нехватало лока по 4-5% опеновских-которые непросканировались:

Собственно для приема всего спутника у нас на западе Украины нужна 110см,хотя выше в Белоруси или начиная с центра и темболее на востоке Украины-ситуация резко меняеться где возможен прием почти всего ямала на 85см.

Потом подключил кабель к системе каскадинга и снимал данные уже дома с ресивера СХ9:




Вообщем нам проживающим на западе Украины для приема всего спутника с хорошим запасом нужна антенна 110см,а вот 80см маловата так это видно по данным теста

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Прием Си диапазона на 1.2м с пластинами типа крест
Новое сообщениеДобавлено: 21 мар 2016, 19:53
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 04 фев 2016, 19:38
Сообщения: 16
Откуда: Краснодар
Вот друг с Кропоткина принял си дипазон по бортам на 1.2м с хорошими показателями. Использовал конвертор дрим теч 12 кельвин, пластину 4 типа 58мм и 3 трубки ИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображениеИзображение


Вернуться к началу
 Профиль Отправить личное сообщение

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 95 ]  На страницу 1, 2, 3, 4, 5 ... 10  След.

Часовой пояс: UTC + 2 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Template made by DEVPPL -
Рекомендую создать свой форум бесплатно на http://4admins.ru

Русская поддержка phpBB
