 Заголовок сообщения: Re: SAT комплекс Akkerman71(Б-Днестровский)Украина,Одесская обл.
Новое сообщениеДобавлено: 10 июл 2021, 19:53
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 окт 2019, 21:43
Сообщения: 135
Откуда: Юг Украины г.Б-Днестровский Одесская обл.
Всем привет. Ещё один Мабо 170/185 приехал для установки.

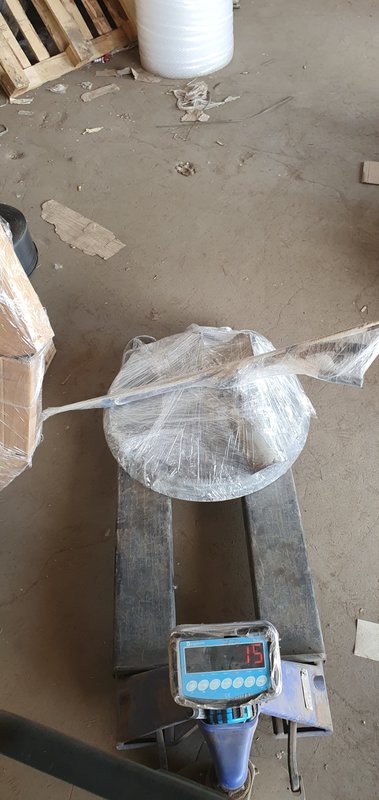

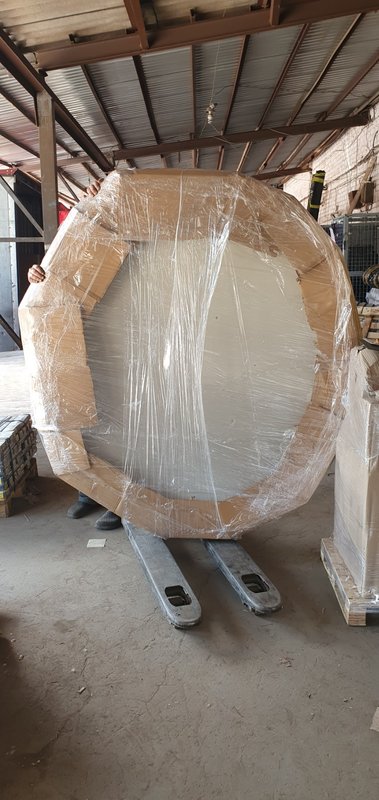

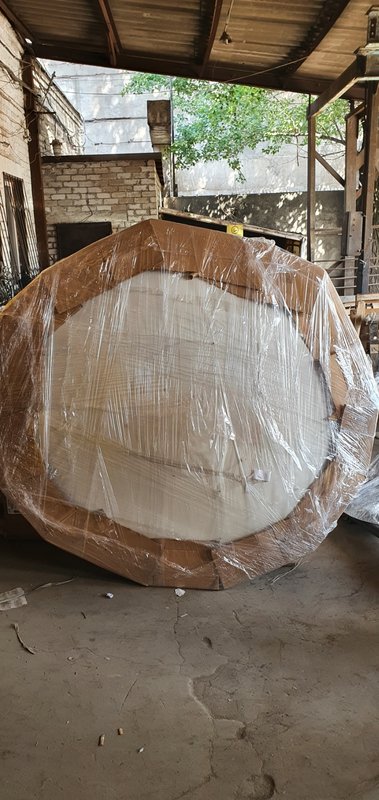

Фото отправителя перед отправкой. По кругу упаковали картоном, поэтому края не сильно пострадали при перевозке.




Приехала с минимальными повреждениями, 2-3 небольших вмятин зеркала.

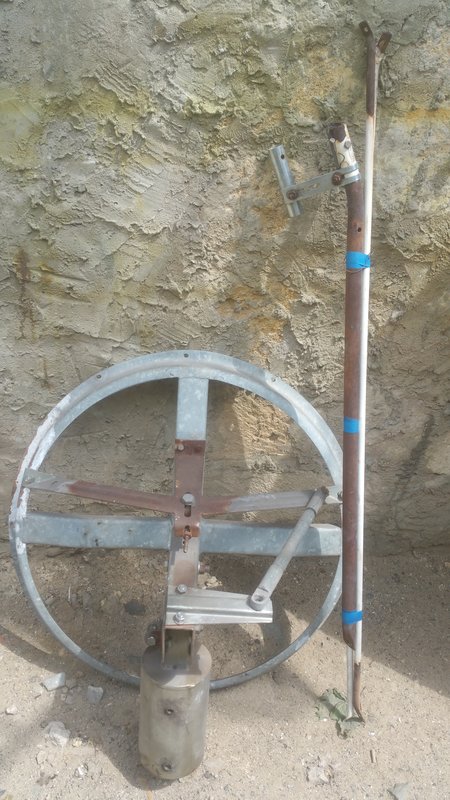

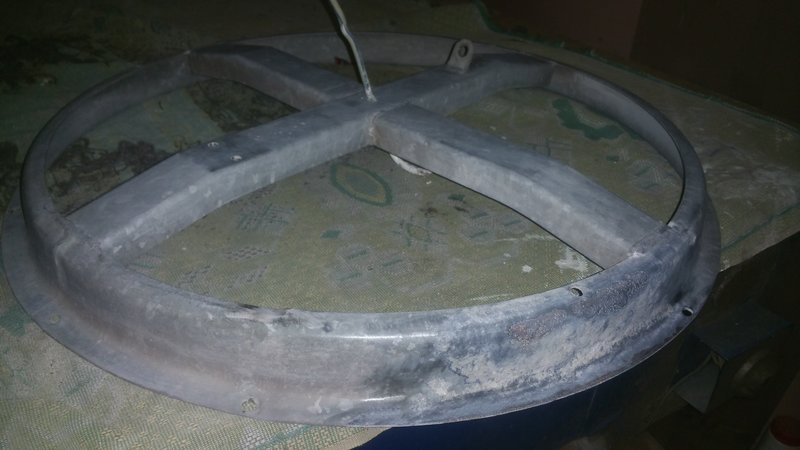

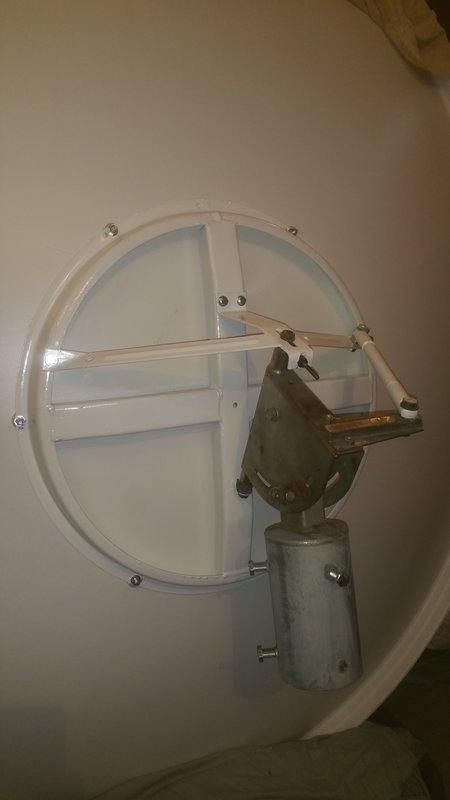

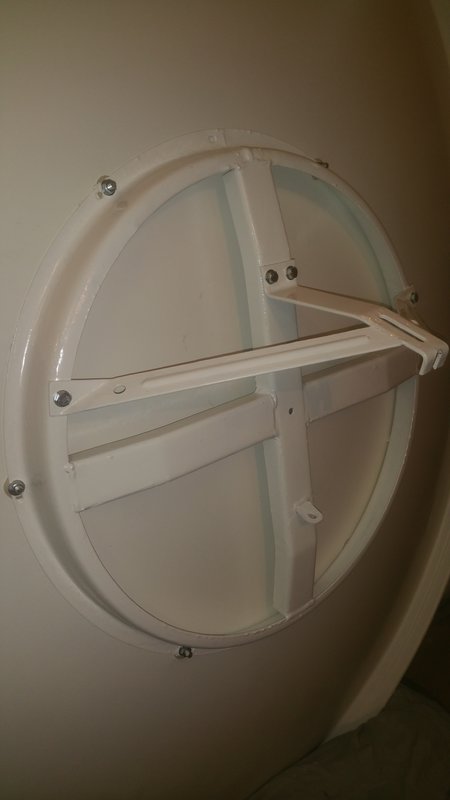

Ржавчина уже сильно тронула подвес, но сквозных дыр нет, поэтому сваркой пользоваться не пришлось в этот раз.



Ржавчина убрана лепестковым кругом и щеткой для металла с помощью ушм.

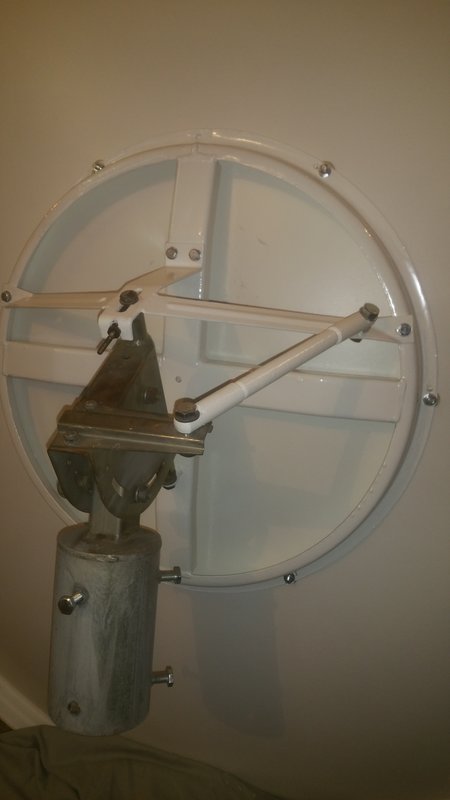

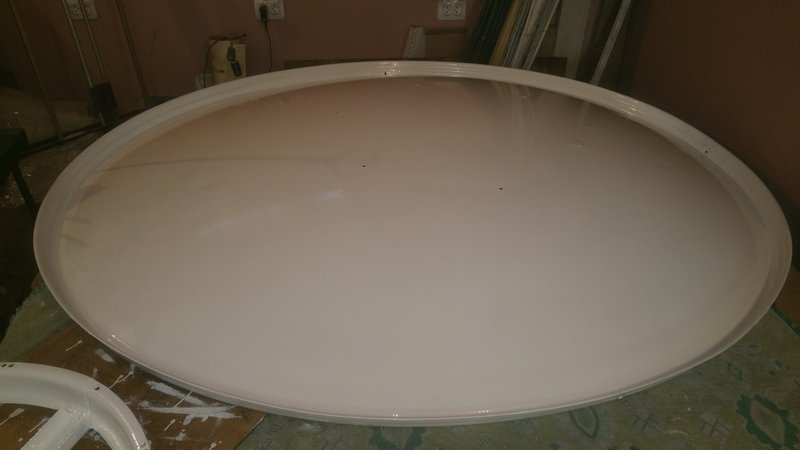

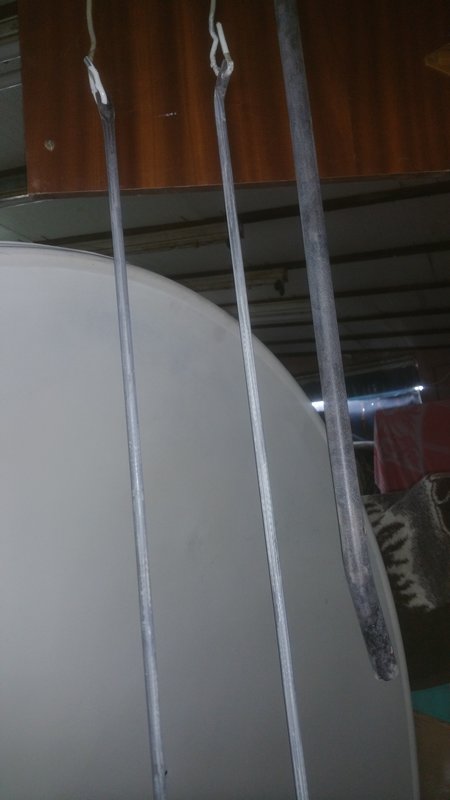

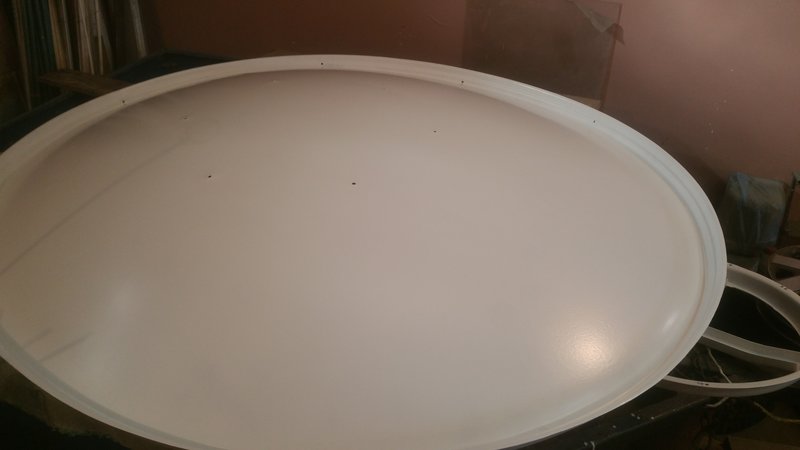

Затем восстановлена геометрия зеркала с помощью нитей, зеркало и подвес обезжирены уайт-спиритом и покрашены в два тонких слоя краской Днипро контакт 3 в 1

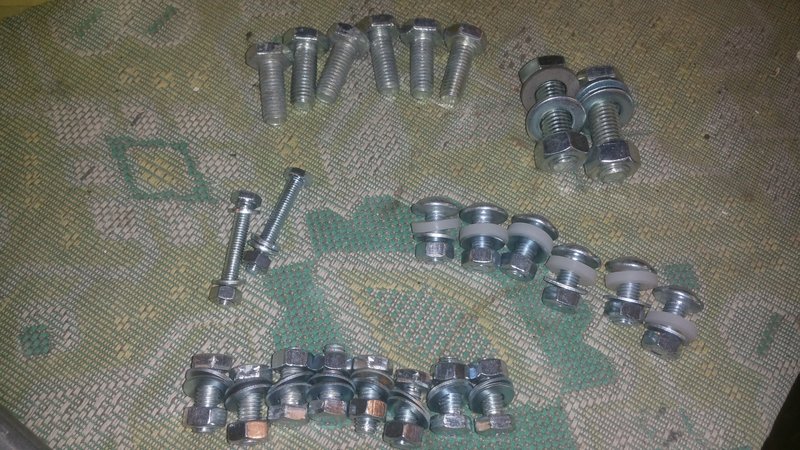

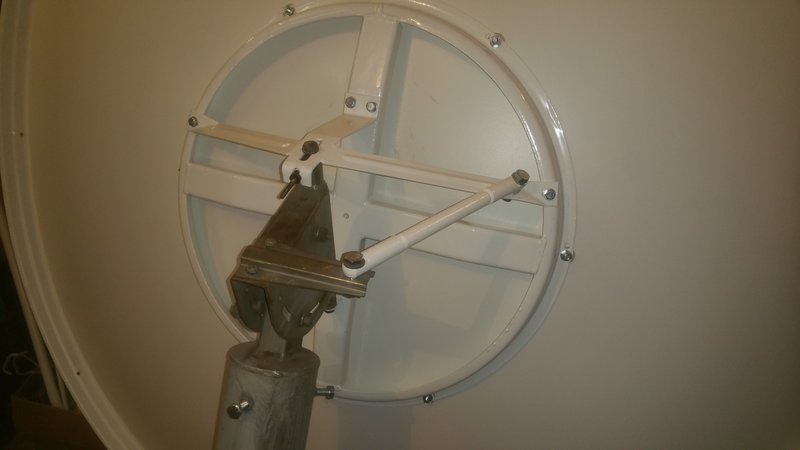

Все болты заменены на новые и на креплении зеркала и подвеса заменены с м6 на м8.

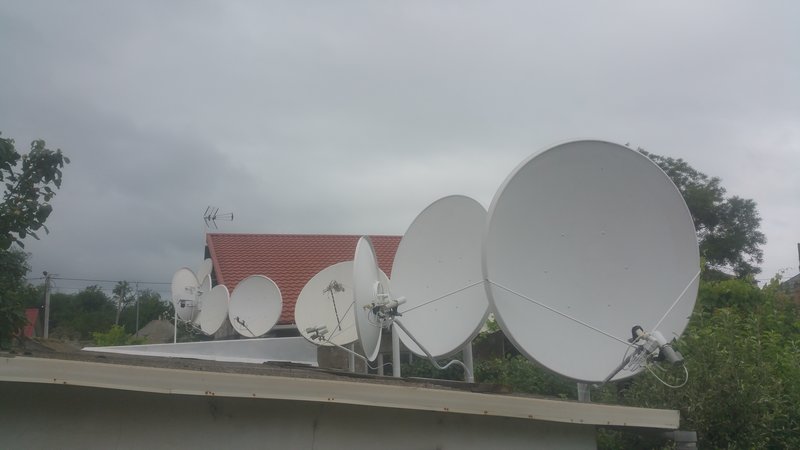

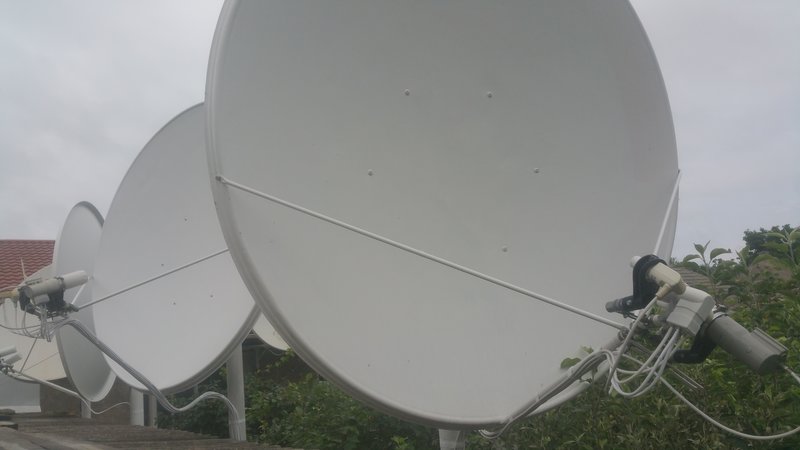

После высыхания и сборки антенна установлена в позицию 75е в фокусе.

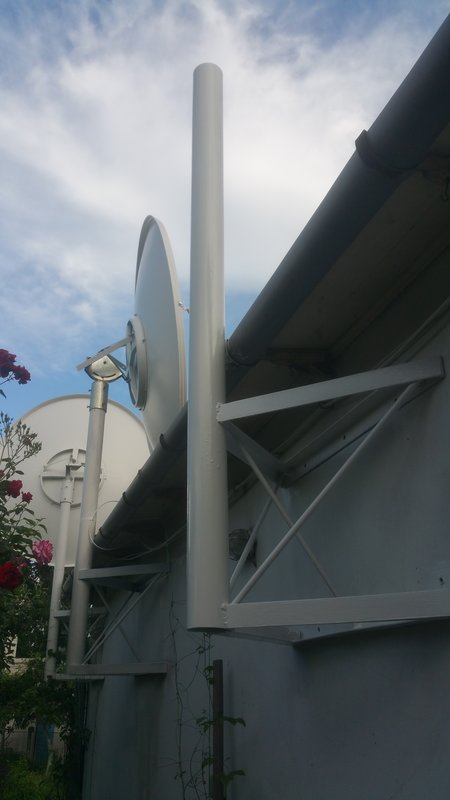

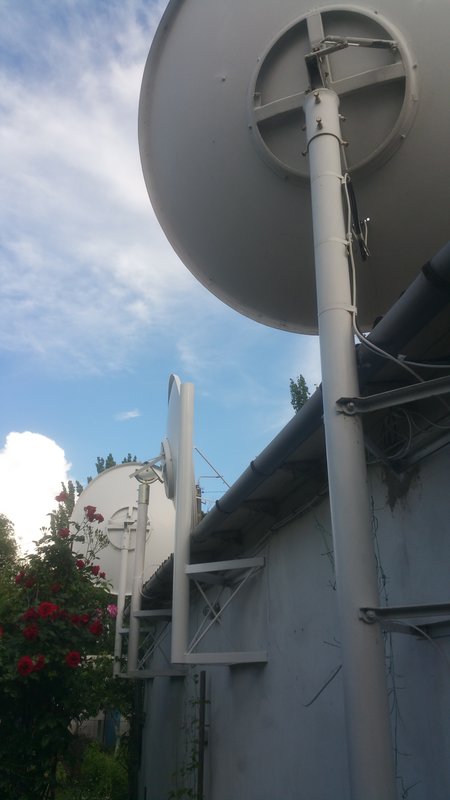

Сварен, покрашен и установлен ещё один кронштейн под Мабо 170/185 которая сейчас в процессе работы и будет установлена в позицию 11w в фокусе и близлежащие позиции к ней, взамен сейчас установленого прямофокуса в 140 размере.

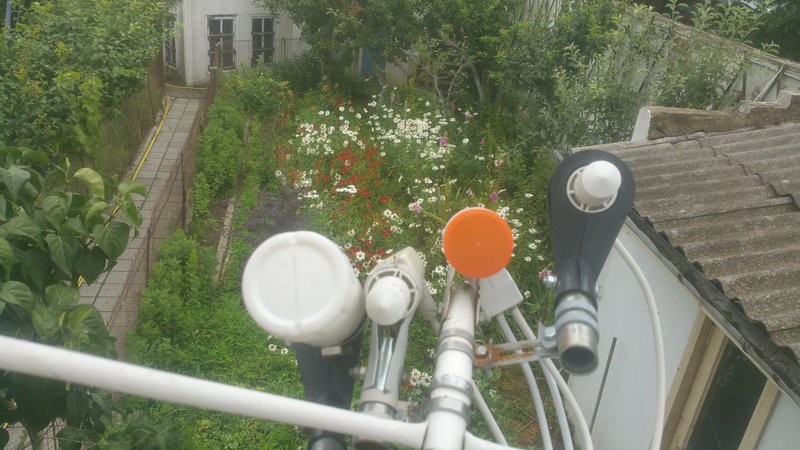

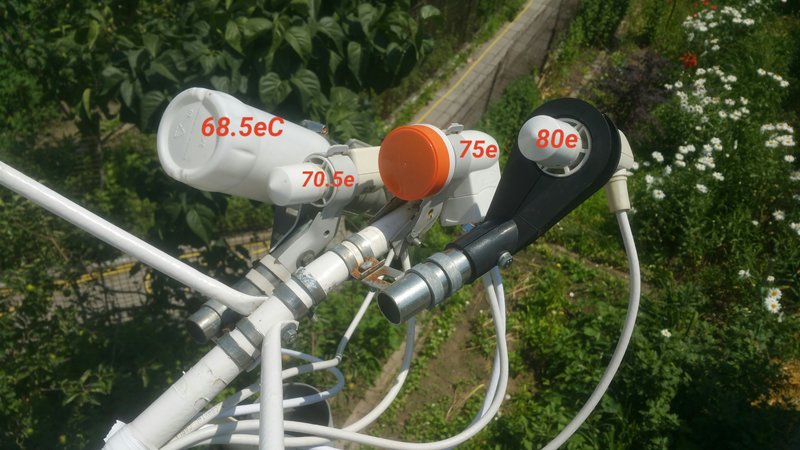

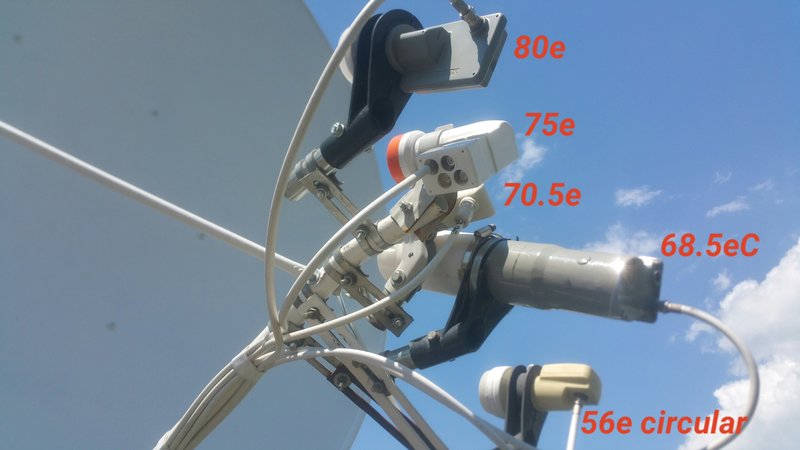

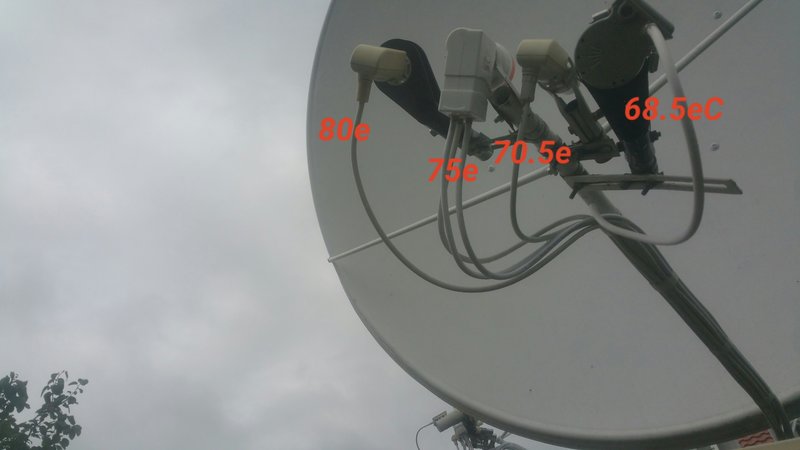

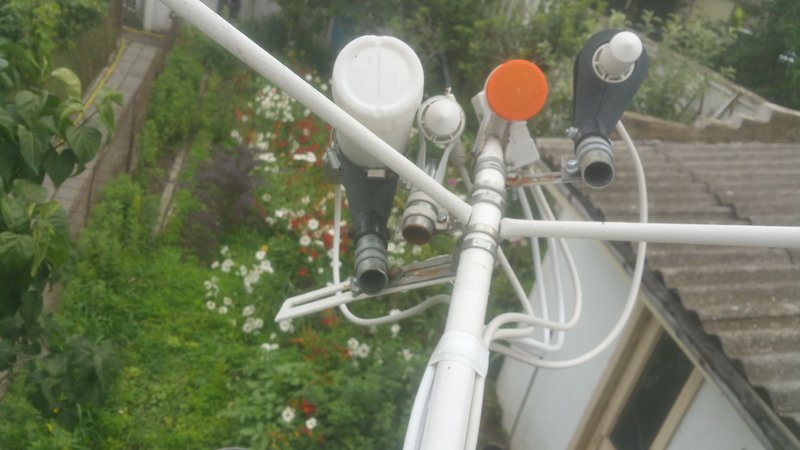

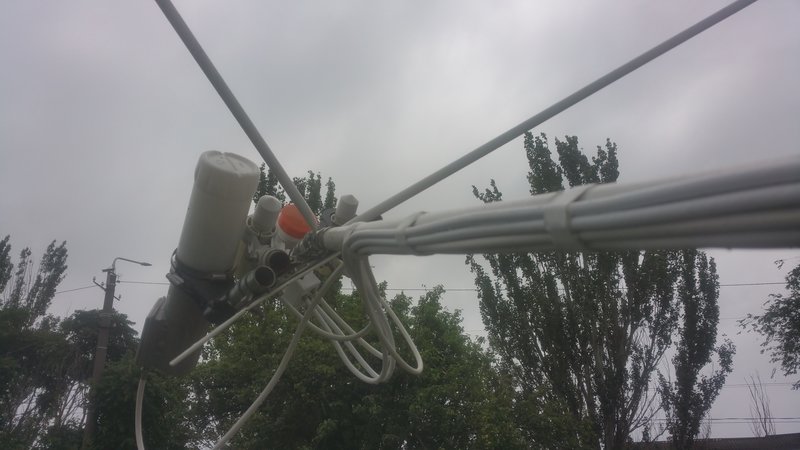

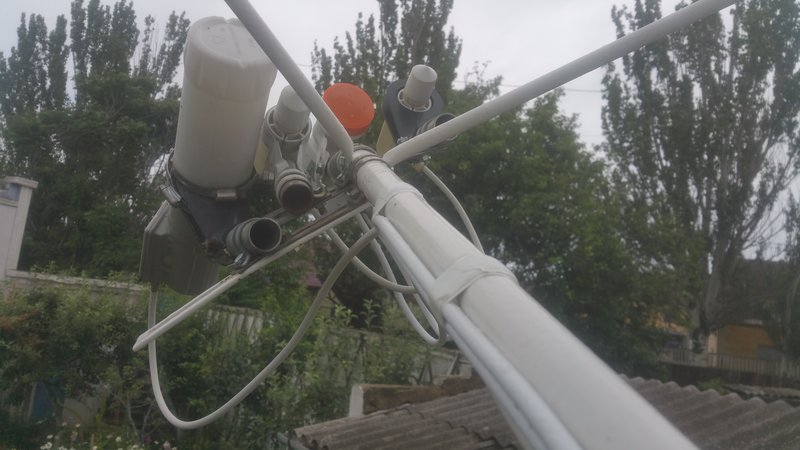

В мультифиде установлено 68.5еС, 70.5е и 80е



Сначала в мультифиде присутствовала позиция 56е круговой поляризации с уровнем сигнала 65% по шкале Uclan denis H.265, но потом она была перенесена на другую антенну Мабо 126/140 в фокус с уровнем сигнала 100%.






Древний конвертор с шумом 0.7dB который выдавал максимум 65% на 80е, заменен позже на Euroskay с шумом 0.2dB, когда возобновят вещание с 80е добавлю какой уровень сигнала выдаст Euroskay. Уровни сигнала добавлю внизу как всегда.




Уровень сигнала на 07.2021 68.5еС:

viewtopic.php?f=100&t=209&p=15764#p15764

Уровень сигнала на 07.2021 75е:

viewtopic.php?f=104&t=164&p=15765#p15765

_________________
Uclan Denys H.265, LG 55 SJ950v
Стационарные:
34.5w 30w 20w (120/108)
22w 14w/15w 5w 5wC(140/126)
11wC 18wC (185/170) 0.8w(90/83)
13e 16е 19е 21.5е 23.5е 28е(140/126)
4w 0.8w 1.9е 4.9e 9e(95/88) 13е 4.9е 4w (72/80)
31.5е 36е circ 39е(120/108)
13e 10е 7e 3.1е 3w 8w(140/126)
33.1е(90/83) 31.5e 50e(90/83)
20eC 23.5e 28e 30.5e 31.5e 36e line 39e (185/170)
45е/46e 50e/51.5e 52е/53e 55e/56e(140/126)
40eC(140прямоф) 57eС (140прямоф)
42е49eC 55е 60е 62е 66e(185прямоф)
56e circ 68.5е (140/126)
68.5eC 70.5e 75e 80е (185/170)
90еС 85е 83eC 76.5еС/74.9еС(185/170)
90е 90еС*RZ 87.5eC 80еС(185прямоф)
Поворотка: 185/170 (временно 10еС 4.9еС)
140 прямоф - ?
Т2wave UHF269


Последний раз редактировалось Akkerman71 12 июл 2021, 00:05, всего редактировалось 2 раз(а).

Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: SAT комплекс Akkerman71(Б-Днестровский)Украина,Одесская обл.
Новое сообщениеДобавлено: 11 июл 2021, 02:07
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 май 2015, 18:26
Сообщения: 578
место ещё осталось для антенн? на сколько ещё рассчитана стена?
вдруг что ещё подвернется?

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: SAT комплекс Akkerman71(Б-Днестровский)Украина,Одесская обл.
Новое сообщениеДобавлено: 11 июл 2021, 02:14
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 окт 2019, 21:43
Сообщения: 135
Откуда: Юг Украины г.Б-Днестровский Одесская обл.
Gluschenko писал(а):
место ещё осталось для антенн? на сколько ещё рассчитана стена?
вдруг что ещё подвернется?


Привет. Место есть ещё)) на эту стену еще одна станет, но есть ещё и другие стены))) если что- то подвернется дайте знать, буду очень благодарен.

_________________
Uclan Denys H.265, LG 55 SJ950v
Стационарные:
34.5w 30w 20w (120/108)
22w 14w/15w 5w 5wC(140/126)
11wC 18wC (185/170) 0.8w(90/83)
13e 16е 19е 21.5е 23.5е 28е(140/126)
4w 0.8w 1.9е 4.9e 9e(95/88) 13е 4.9е 4w (72/80)
31.5е 36е circ 39е(120/108)
13e 10е 7e 3.1е 3w 8w(140/126)
33.1е(90/83) 31.5e 50e(90/83)
20eC 23.5e 28e 30.5e 31.5e 36e line 39e (185/170)
45е/46e 50e/51.5e 52е/53e 55e/56e(140/126)
40eC(140прямоф) 57eС (140прямоф)
42е49eC 55е 60е 62е 66e(185прямоф)
56e circ 68.5е (140/126)
68.5eC 70.5e 75e 80е (185/170)
90еС 85е 83eC 76.5еС/74.9еС(185/170)
90е 90еС*RZ 87.5eC 80еС(185прямоф)
Поворотка: 185/170 (временно 10еС 4.9еС)
140 прямоф - ?
Т2wave UHF269


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: SAT комплекс Akkerman71(Б-Днестровский)Украина,Одесская обл.
Новое сообщениеДобавлено: 12 июл 2021, 18:30
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 май 2015, 18:26
Сообщения: 578
если будут антенны под забрать в регионе - вообще не проблема
качаем сообщество
чем больше антенн и установок - тем лучше!


ПС. какие позиции есть желание закрыть?

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: SAT комплекс Akkerman71(Б-Днестровский)Украина,Одесская обл.
Новое сообщениеДобавлено: 13 июл 2021, 07:02
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 окт 2019, 21:43
Сообщения: 135
Откуда: Юг Украины г.Б-Днестровский Одесская обл.
[quote="Gluschenko"]если будут антенны под забрать в регионе - вообще не проблема
качаем сообщество
чем больше антенн и установок - тем лучше!


ПС. какие позиции есть желание закрыть?[/quote

Хочу вернуть 10еС так как перестроил с неё на 75е да и те что у меня плоховато идут в мультах сделать в фокусе 26е 60е 68еС 76.5е западные позиции тоже есть неохваченные, 40.5wC может всетаки достану из-за соседских строений

_________________
Uclan Denys H.265, LG 55 SJ950v
Стационарные:
34.5w 30w 20w (120/108)
22w 14w/15w 5w 5wC(140/126)
11wC 18wC (185/170) 0.8w(90/83)
13e 16е 19е 21.5е 23.5е 28е(140/126)
4w 0.8w 1.9е 4.9e 9e(95/88) 13е 4.9е 4w (72/80)
31.5е 36е circ 39е(120/108)
13e 10е 7e 3.1е 3w 8w(140/126)
33.1е(90/83) 31.5e 50e(90/83)
20eC 23.5e 28e 30.5e 31.5e 36e line 39e (185/170)
45е/46e 50e/51.5e 52е/53e 55e/56e(140/126)
40eC(140прямоф) 57eС (140прямоф)
42е49eC 55е 60е 62е 66e(185прямоф)
56e circ 68.5е (140/126)
68.5eC 70.5e 75e 80е (185/170)
90еС 85е 83eC 76.5еС/74.9еС(185/170)
90е 90еС*RZ 87.5eC 80еС(185прямоф)
Поворотка: 185/170 (временно 10еС 4.9еС)
140 прямоф - ?
Т2wave UHF269
