 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 08 авг 2017, 22:39
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 256
Откуда: Днепр

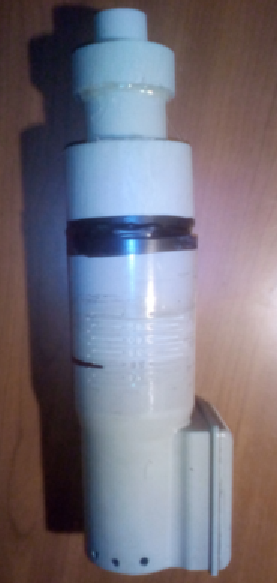

Доброго времени суток! Получил облучатель от Виталия, протестировал пока на двух спутниках.

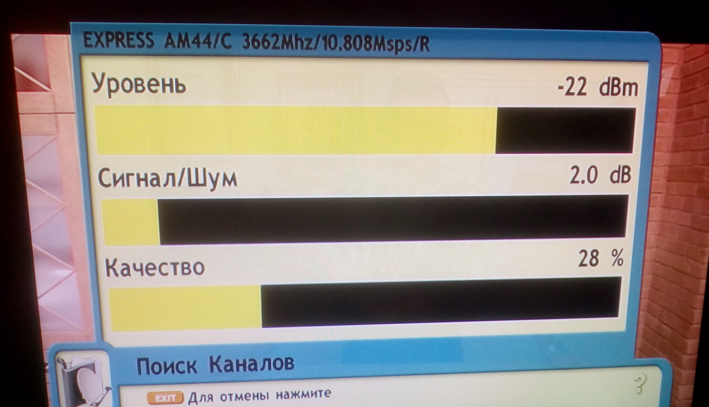

Express-AM44 @ 11° West 3662 R 10808 1/2 Антенна СА1600 полярный подвес. Прием не стабильный с замираниями.


Правда на "дэнисе" появился прирост в 12%


по сравнению с моим старым облучателем с штыревым деполяризатором

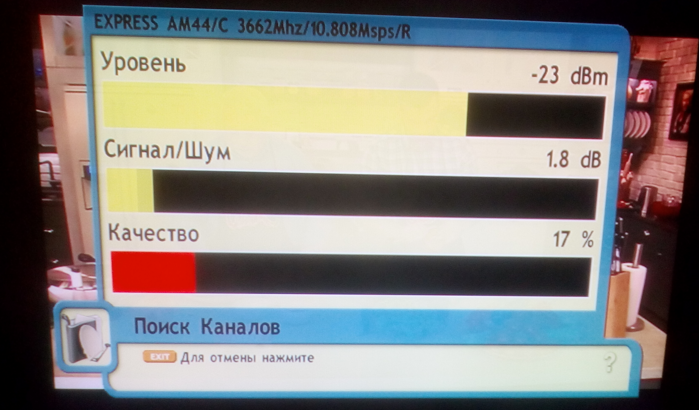

Скрины Express-AM44 делались в 22:30 - это важно, после захода солнца этот спутник принимается более стабильно.

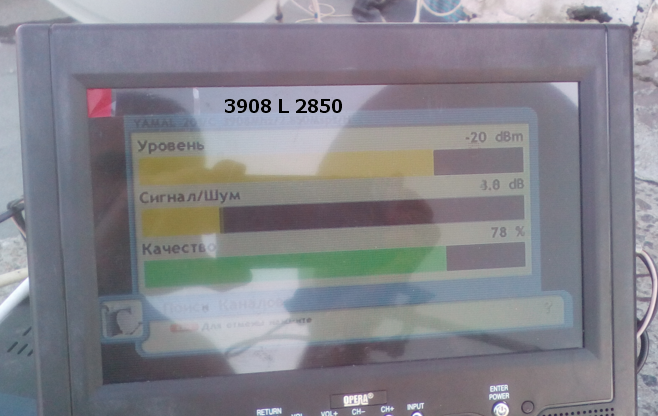

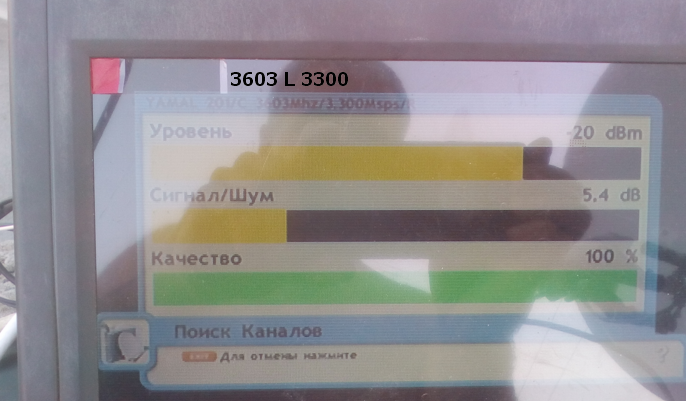

Yamal 401 - 90° East тестировал на двух антеннах Маво-180см. и СА-1200 обе антенны на полярном подвесе.
на Маво 3969 L 22222 подрос с 54% до 71% качества по шкале Openbox S2 HD

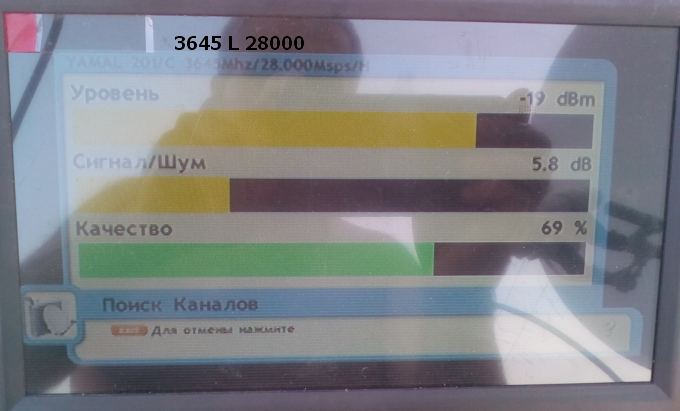

Скрины с СА-1200









При тестировании пластина деполяризатора располагалась в волноводе "лежа" - параллельно блоку электроники. При этом результаты были наилучшими.
Использовался конвертер Dreamsat DS-900


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 10 авг 2017, 20:02
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 10:26
Сообщения: 582
Откуда: Беларусь.Минская область
juka1868 писал(а):

При тестировании пластина деполяризатора располагалась в волноводе "лежа" - параллельно блоку электроники. При этом результаты были наилучшими.

juka1868-отличные показатели с 90е.Надо попробовать и у себя -=пластина деполяризатора располагалась в волноводе "лежа" - параллельно блоку электроники.
Я смотрю что ещё,при настройке сама малая трубка немного выступает.


-а у меня при настройке малая трубка немного утоплена,когда вынимаю её примерно на 15 мм то сигнал уменьшается.

juka1868-отредактировал твои фото и напечатал с сайта =Загрузчик фото=.Так красивее стало и частоты подправил...

_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 10 авг 2017, 20:34
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 256
Откуда: Днепр
Спасибо, что отредактировали мое корявое творчество :)
На счет облучателя, пробовал и так и эдак, оставил то что лучше работает.
СА1200 установлена фиксировано, но не азимутально-угломестным, а полярным подвесом, что дало дополнительные балы при приеме.

Пробовал ставить конвертер в мультифид на Express-AM33 @ 96.5° East выловил только 3675 R 33483 7/8 с качеством 25-30% сигнал чуть живой. Считаю, что ставить туда конвертер на постоянно не целесообразно.

============================================
Отредактировал и твои фото,приём с 105.5е-/фото были более 1.3 мгб/.А нужно не более 500кб.Почитай здесь как лучше загрузить фото. http://satdx.2ua.in.ua/viewtopic.php?f=134&t=1330
Примерно через год с этих сайтов различных Pic и других, некоторые фото у нас на сайте не открываются.Проверено...


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 12 авг 2017, 22:29
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 10:26
Сообщения: 582
Откуда: Беларусь.Минская область
juka1868 писал(а):
При тестировании пластина деполяризатора располагалась в волноводе "лежа" - параллельно блоку электроники. При этом результаты были наилучшими.
Использовался конвертер Dreamsat DS-900


-проверил я сегодня облучатель новый на антенне 1.2м -/пластину/-параллельно блоку.Ерунда,нет сигнала.Поставил как положено пластине крепится внутри =головы=.

_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 13 авг 2017, 09:18
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 256
Откуда: Днепр
Fleet449 писал(а):
juka1868 писал(а):
При тестировании пластина деполяризатора располагалась в волноводе "лежа" - параллельно блоку электроники. При этом результаты были наилучшими.
Использовался конвертер Dreamsat DS-900


-проверил я сегодня облучатель новый на антенне 1.2м -/пластину/-параллельно блоку.Ерунда,нет сигнала.Поставил как положено пластине крепится внутри =головы=.


Если при этом не развернуть на 180° конвертер, то так и будет, сигнал пропадет совсем.
Результат проверен на Yamal 401 @ 90° East и Express-AM44 @ 11° West везде такое положение было наилучшим.
Так же нужно изменить поляризацию транспондера в тюнере.
К тому же моем конвертере
горизонтальное положение деполяризатора одно из стандартных


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 14 авг 2017, 11:54
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 10:26
Сообщения: 582
Откуда: Беларусь.Минская область
juka1868 писал(а):
...Использовался конвертер Dreamsat DS-900

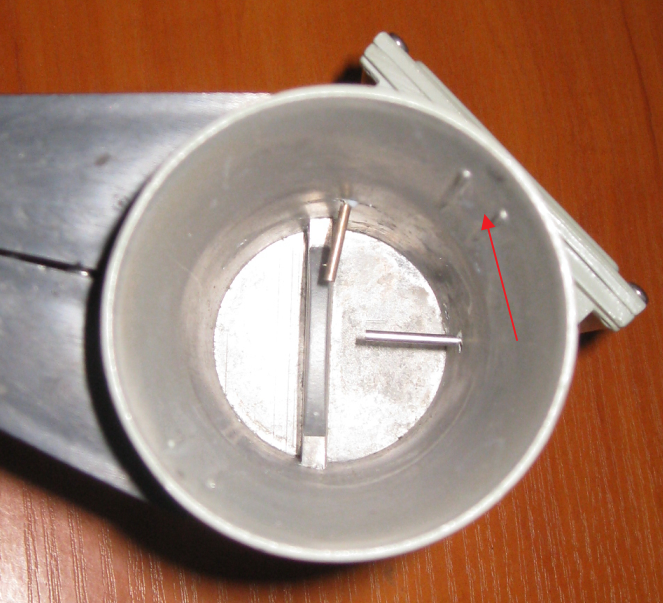

-по ТТХ твоя =голова= как и у меня DreamTeech.У меня только Holees temp-13K-у тебя 17К.

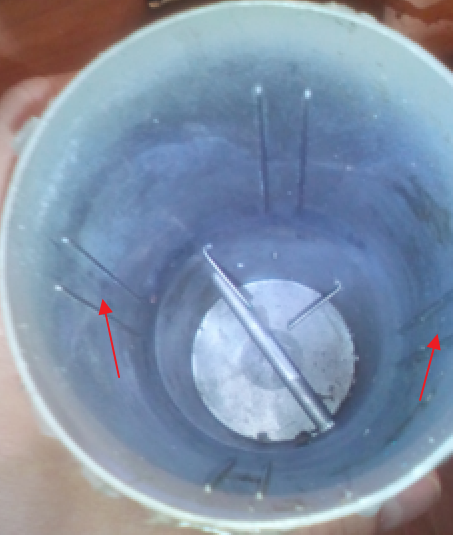

И ещё в твоей DS-900-дополнительно есть направляющие для пластины.


-а в моих-=головах=-только одна направляющая.


_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 18 авг 2017, 14:59
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 18 авг 2017, 14:51
Сообщения: 1
Доброго всем дня.
vitalik19 ответьте пожалуста,вы делаете уже готовые блоки? Голова Ц+ трубчатый облучатель.
Мне например,намного проще купить уже готовый вариант.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 19 авг 2017, 06:13
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1677
Откуда: Запад Украины
Привет.
Готовые закрытые комбинации мы не делаем по нескольким причинам.
1.Очень важно,когда любитель спутникового приема в процессе -сам понимает как настраивается облучатель в волноводе-это и регулировка каждого 1% между верт и горизонтальной поляризациями,а также отстройка его как в центре антенны так и в мультифиде где 16-тая трубка выходит наружу на 15мм.
2.Также хочу заметить ,что в Украине мало продается конвертеров Си диапазона с хорошими характеристиками,но есть и такие которые можно отобрать и это видно только при тестах.
viewtopic.php?f=1&t=83

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 04 сен 2017, 09:31
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 26 дек 2016, 22:21
Сообщения: 4
vitalik19
Добрий день. Можете вислати облучатель С-ДІАПАЗОНУ для головки vizion на жаль перші слова стерті.Коефіцієнт шуму 17К для антени 1.20 харківська. Ще підкажіть де в Україні можна купити головки для С-діапазону з малим шумом.Дякую за відповідь.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 04 сен 2017, 20:18
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1677
Откуда: Запад Украины
Все подробности приобретения отписал в л.с.
romchuk99 писал(а):
vitalik19
Добрий день. Можете вислати облучатель С-ДІАПАЗОНУ для головки vizion на жаль перші слова стерті.

Такой?

Изображение Изображение
Изображение ИзображениеИзображение
