 Заголовок сообщения: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 06 мар 2017, 00:23
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1331
Откуда: Запад Украины
На основе постоянных просьб SAT друзей и коллег, не имеющих возможности самостоятельно сделать облучатели, принимаю заказы на их изготовление для приема Си диапазона на антенны небольшого диаметра, с помощью которых можно принимать такие спутники как 11Wc,40Ec,49Ec,53Ec,90Ec и др. на размеры антенн от 60 до 120 см и выше.

Изображение Изображение

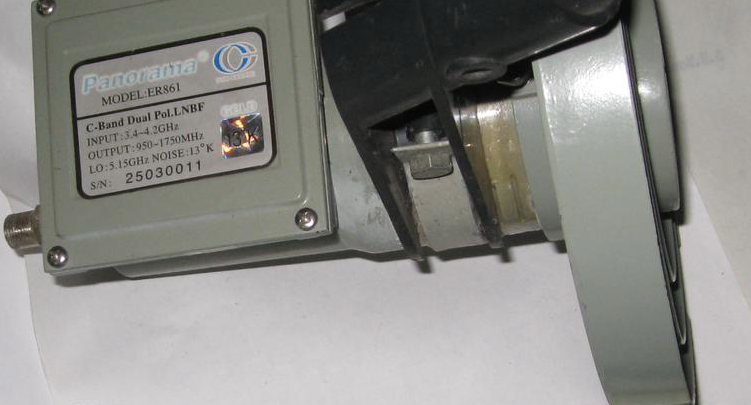

От вас потребуется отдельное приобретение С Band-конвертора с внутренним диаметром 61-63 мм и защитный колпак, который можно использовать от моющих средств и т.д. (на примере можно ознакомиться по ссылкам)
Конверторы С Band советую использовать таких производителей:
Dreamtech GTP-T22 12k твин
SATVISION SV-5500 17к
и другие, которые имеют хорошие характеристики.

viewtopic.php?p=853#p853



Для антенн с углом раскрыва 70 градусов-это триаксы от 60 до 110см или харьковские антенны Вариант от 60 до 85см подойдет вот этот трубочный облучатель:

Изображение Изображение Изображение Изображение Изображение Изображение

Со всей информацией о приеме можно ознакомиться по этой ссылке:
viewtopic.php?f=1&t=1538





Для антенн с углом раскрыва 80-90 градусов-это польские Мабо 110-125см. или харьковские Варианты 120см. (108) подойдет вот этот трубочный облучатель:


Изображение Изображение Изображение Изображение Изображение Изображение

Со всей информацией о приеме можно ознакомиться по этой ссылке:
viewtopic.php?f=1&t=1539


Заказы принимаются временно только в л.с.

Небольшое сравнение приема спутников в Си диапазоне по размеру антенн на данные облучатели:

Express-AM7 @ 40°Е транспондер 3675
на 60см: Изображение на 80см:Изображение на 108см:Изображение


Yamal 202 at 49.0°E транспондер 3743
на 80см:Изображениена 108см:Изображение


Yamal 401 @ 90° E транспондер 3604
на 60см:Изображениена 80см:Изображениена 108см:Изображение

транспондер 3645
на 80см:Изображение на 108см:Изображение

_________________
OPENBOX SX9/T2,U2C Denys H.265
Panasonic 42 (Plazma)
40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40E(180),40Ес-46E-49Ec-55E(164),53Е-57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(164),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,200см-1шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 06 мар 2017, 10:04
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 10:26
Сообщения: 469
Откуда: Беларусь.Минская область
vitalik19 писал(а):
На основе постоянных просьб SAT друзей и коллег, не имеющих возможности
[color=#0000FF]От вас потребуется отдельное приобретение С Band-конвертора с внутренним диаметром 61-63 мм и защитный колпак, который можно использовать от моющих средств и т.д. (на примере можно ознакомиться по ссылкам)

Конверторы С Band советую использовать таких производителей:
Dreamtech GTP-T22 12k твин
SATVISION SV-5500 17к
и другие, которые имеют хорошие характеристики.

viewtopic.php?p=853#p853

Виталий-ещё раз благодарю за посылку с двумя облучателями.Через пару недель буду тестировать-/Харьковской 0.9-1.2м/- на своей -Panorama- пока в наличие такая С =голова=.Правда внутренней диаметр моей 59мм.Но это мелочь, подрежу немного твой облучатель-/диаметр 62 мм/.Может и не нужно подрезать,а с натягом внутрь вставить,будет плотно сидеть.
Так держать,поддерживаю твою идею.Будут заказы в моей области-созвонимся...



_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 06 мар 2017, 22:28
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1331
Откуда: Запад Украины
Fleet449 писал(а):
Через пару недель буду тестировать-/Харьковской 0.9-1.2м/
Эти облучатели специально под 90-то или 80-ти градусную харьковскую антенну 1.2(108см в реальности)
а под харьковскую 85-90см с углом раскрыва 70 градусов нужен вот такой именно 70-ти градусный:
viewtopic.php?p=4394#p4394
Если,что у Вовы есть он вам даст.Также через него закажите под них отличный конвертер Dreamtech GTP-T22 12k -сам по себе приличный по уровню.

_________________
OPENBOX SX9/T2,U2C Denys H.265
Panasonic 42 (Plazma)
40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40E(180),40Ес-46E-49Ec-55E(164),53Е-57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(164),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,200см-1шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 08 мар 2017, 21:10
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1331
Откуда: Запад Украины
vitalik19 писал(а):

Для антенн с углом раскрыва 70 градусов-это триаксы от 60 до 110см или харьковские антенны Вариант от 60 до 85см подойдет вот этот трубочный облучатель:


phpBB [youtube]




vitalik19 писал(а):

Для антенн с углом раскрыва 80-90 градусов-это польские Мабо 110-125см. или харьковские Варианты 120см. (108) подойдет вот этот трубочный облучатель:


phpBB [youtube]

_________________
OPENBOX SX9/T2,U2C Denys H.265
Panasonic 42 (Plazma)
40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40E(180),40Ес-46E-49Ec-55E(164),53Е-57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(164),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,200см-1шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 09 мар 2017, 10:06
Не в сети
Модератор DX клуба satdx.2ua.in.ua

Зарегистрирован: 25 июн 2015, 22:21
Сообщения: 1216
Откуда: Беларусь, Минская обл., г. Борисов

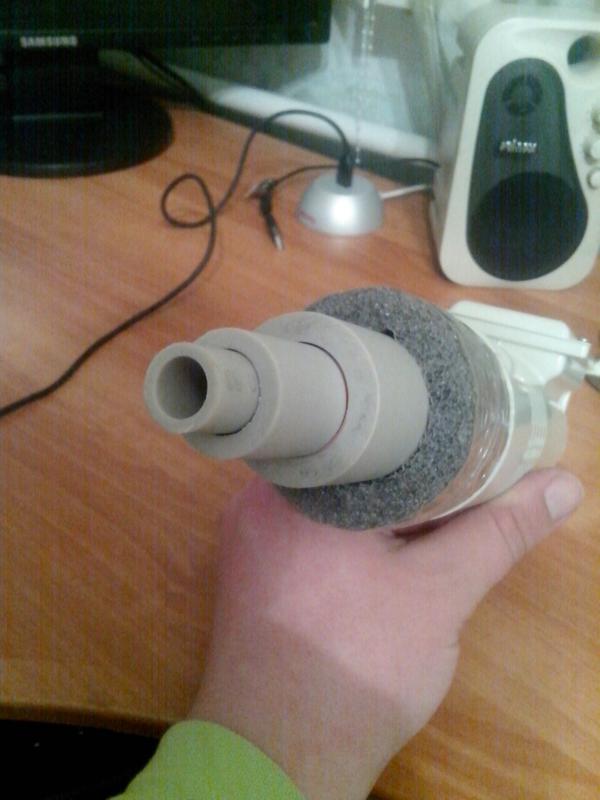

Получил облучатели от Виталика, осталось прикупить конвертор с хорошими характеристиками и в путь с тестами)

phpBB [youtube]

_________________
Стационарный приём: C band 180 см.-11.0°W; Ku band 85 см.-4.0°W; Ku band 85 см.-36.0°E
Актуатор: Ku band 110 см. 85.0°E-0.8°W
Openbox SX4, Openbox X-810, Satfinder SF-51
Samsung 40D6500


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 24 мар 2017, 22:39
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1331
Откуда: Запад Украины
Напоминаю кто уже приобрел ранее и сейчас облучатели под угол раскрыва 80-90 градусов:

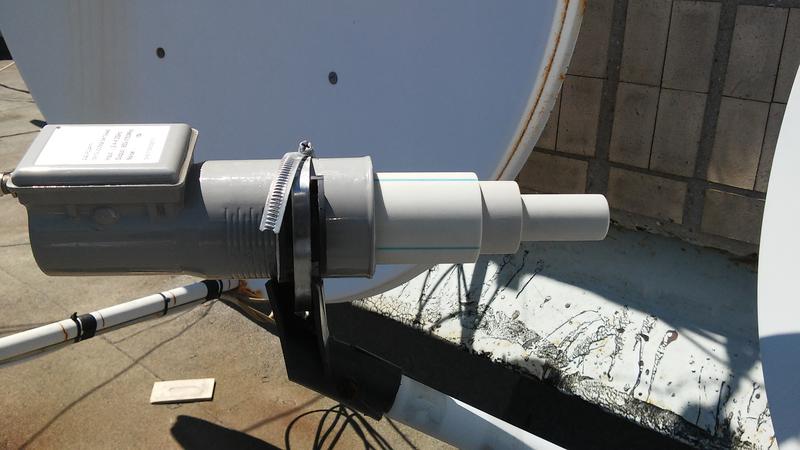

1.Если используем в центре антенны девайс,тогда самую меньшую трубку углубляем в глубину на 5мм, пример:


2.Если используем облучатель в мультифиде,тогда самую меньшую трубу выдвигаем наружу на 1.5см,пример:

Все эти варианты дадут небольшие %.

_________________
OPENBOX SX9/T2,U2C Denys H.265
Panasonic 42 (Plazma)
40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40E(180),40Ес-46E-49Ec-55E(164),53Е-57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(164),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,200см-1шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 24 апр 2017, 22:04
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 08 мар 2017, 07:24
Сообщения: 2
vitalik19,вам спасибо! Все получили и уже настроили все частоты (т2-mi) с 40 и 90 ц .


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 01 май 2017, 11:19
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 01 май 2017, 08:32
Сообщения: 3
Откуда: Винница
Добрый день. Виталий хочу заказать у вас облучатель под свою офсетную антенну(mabo1.85m)в мультифид,для приема всей дуги в с диапазоне.
Раньше у меня стояла голова с самодельным рупором из жести и комплектной текстолитовой пластиной на этой антенне,но два года назад я снял из-за выхода ее из строя.Совсем недавно по совету друга узнал,что вы делаете в нашей стране эти девайсы и как бы сразу заинтересовался снова этим круговым диапазоном.
Какой мне посоветуете лучше установить облучатель в мултифид?

_________________
Openbox S6,4-5-13 0.9m,36 0.9m,90E-15W(ku/c) 1,85m


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 01 май 2017, 20:56
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1331
Откуда: Запад Украины
Приветствую!
Все нюансы приобретения ,адрес,тел и так далее только в личку.

Романыч*73* писал(а):
Добрый день. Виталий хочу заказать у вас облучатель под свою офсетную антенну(mabo1.85m)в мультифид,для приема всей дуги в с диапазоне.

Вам подойдет вот этот :
viewtopic.php?f=1&t=1539
Ваша антенна в реальности работает на свой горизонтальный размер с полезной площадью ,а это 164см.(164*183)
На данный облучатель у вас в Виннице можно получить все доступные российские и другие спутники в С band.
Также при желании если мы хотим принимать С band в линейной поляризации -это просто,достаточно из облучателя вынять пластину деполяризатор.

И незабываем если мы используем этот облучатель в мультифиде,тогда самую тонкую трубку вынимаем наружу на 15мм

_________________
OPENBOX SX9/T2,U2C Denys H.265
Panasonic 42 (Plazma)
40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40E(180),40Ес-46E-49Ec-55E(164),53Е-57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(164),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,200см-1шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Облучатели Си диапазона для небольших антенн в Украине.
Новое сообщениеДобавлено: 18 май 2017, 23:05
Не в сети
Участник DX клуба satdx.2ua.in.ua

Зарегистрирован: 26 окт 2016, 23:48
Сообщения: 12
Вот такие получил показатели на 40* в С диапозоне на блюде 0.85см, благодоря облучателю от Виталика, за что ему огромное спс 8-) .

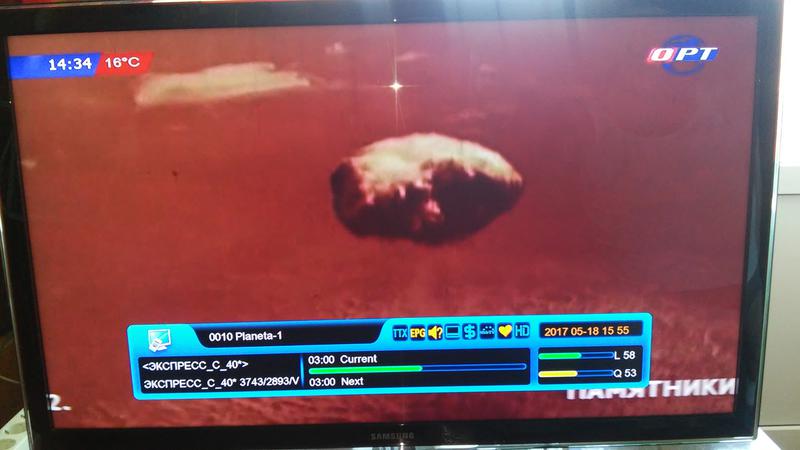

Это на заводском облучателе и с пластиной крест.

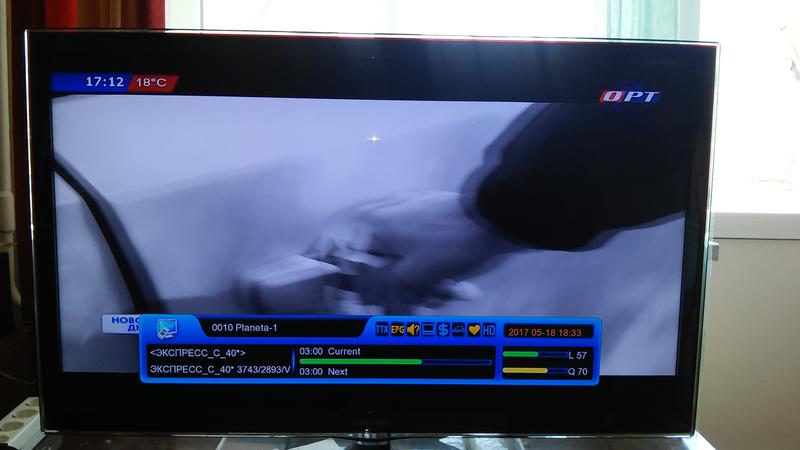

Это уже после заменыы облучателя.


наглядно так
