 Заголовок сообщения: Разновидности самодельных деполяризаторов для С-Band.
Новое сообщениеДобавлено: 25 авг 2015, 21:50
В сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1848
Откуда: Запад Украины
В этой теме выкладываем чертежи различных самодельных деполяризаторов.

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Разновидности самодельных деполяризаторов.
Новое сообщениеДобавлено: 25 авг 2015, 21:59
В сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1848
Откуда: Запад Украины
Неплохие самодельные деполяризаторы в виде креста.
Отличная замена штатной пластине(и не только)которая идет в комплектации с конвертером С-Band
Можно сделать самому из простых материалов:орг стекло(CD футляр) и фольга.



Под диаметр волновода 61мм:



Под диаметр волновода 63мм:


Изначально сделал трафарет из картона -например в данном случае пластина 58*58 и сам крест:



Потом вырезал пластину из орг-CD футляра и из фольги сам крест:


После наклеивания креста(фольги) на пластину -можно обтянуть скотчем.


Ножки пластины делал из утеплителя труб(изотап).



_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Разновидности самодельных деполяризаторов для С-Band.
Новое сообщениеДобавлено: 08 сен 2015, 23:22
Не в сети
Модератор DX клуба satdx.2ua.in.ua

Зарегистрирован: 25 июн 2015, 22:21
Сообщения: 1336
Откуда: Беларусь, Минская обл., г. Борисов
Заклепочный деполяризатор


_________________
Стационарный приём: C band 320 см.-мониторинг орбиты, C band 200 см. - 40.0°E, C band 180 см.-11.0°W; Ku band 150 см. - 7°E; 120 см. - 10°E; 85 см.-4.0°W + 4,8°E (мультифид); Ku band 85 см.-36.0°E.
Актуатор: Ku + С (мультифид) band 110 см. 90.0°E-31.0°E
uClan Denys H.265 Pro Combo, Openbox SX4, Openbox X-810, Satfinder SF-51
Samsung 40D6500


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Разновидности самодельных деполяризаторов.
Новое сообщениеДобавлено: 27 май 2016, 20:46
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 май 2016, 20:34
Сообщения: 1
vitalik19 писал(а):
Неплохие самодельные деполяризаторы в виде креста.
Отличная замена штатной пластине(и не только)которая идет в комплектации с конвертером С-Band
Можно сделать самому из простых материалов:орг стекло(CD футляр) и фольга.



Под диаметр волновода 61мм:

Всем привет.
Севодня сделал пластину за небольшое время и после замены стекла которое стояло раньше вместо текстолитовой итогом очень доволен.
Шкала OPENBOX 300 показала на Ямал 401 90.0°E улучшение на пластине от 5 до 9 % по сравнению с стеклом 4 мм.
Антенна китайская ромашка Jonsa 1.8м


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Разновидности самодельных деполяризаторов для С-Band.
Новое сообщениеДобавлено: 28 май 2016, 20:46
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 16 май 2016, 21:03
Сообщения: 1
Мы тоже подобные такие в основном используем взамен пластинам которые идут в комплекте.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Разновидности самодельных деполяризаторов для С-Band.
Новое сообщениеДобавлено: 28 май 2016, 21:38
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 21 мар 2016, 22:07
Сообщения: 202
Откуда: Кропоткин
Всем привет. 5 лет я принимаю си диапазон и за это время в моем прогрессе изменилось немало.Как и многие сат любители не имея опыта пытались принять на малые антенны этот интересный способ передачи на родные текстолитовые пластины,которые не приносили особого успеха.Благодаря интернету я узнал о штыревом деполе, который давал существенную прибавку.По чертежам делал его,пытался делать его индивидуально опираясь на реальный сигнал,думал это максимум что можно выжать с антенны.В этом году я пересекся с замечательным человеком,с которым я немного поспорил-он утверждал что пластина 4 типа-крест лучше и качественнее работает с малыми и большими антеннами,чем штыревой заклепочный деполь .Конечно спорил я недолго-лучший способ убедиться это сделать и проверить самому.Сделал я эту пластину крест,вставил в конвертер и шкала показала еще больше чем было раньше.Тут уж спор проигран,но зато я узнал что есть на свете волшебная пластина-за что спасибо тебе vitalik 19-подсказал хорошую вещь,большая благодарность разработчикам пластины,благодаря которой я сейчас принимаю весь си диапазон.Самое главное-сделать пластину идеальной,потом можно делать выводы.



_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Разновидности самодельных деполяризаторов для С-Band.
Новое сообщениеДобавлено: 29 май 2016, 08:07
В сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1848
Откуда: Запад Украины
Очень удачный деполяризатор!
Они у меня используются на интегрированных конвертерах как на оффсетных так и на прямофокусных антеннах.

В последнее время на офсетных антеннах с диэлектрическими облучателями на деполяризаторе подушечки(крепление пластины) больше не использую.
Так как в самой 40ке трубе при дополнительной длине делаю надрез в центре 7мм в глубину где фиксируется пластина крест:





Благодаря этому очень удобно при настройке регулировать сам деполяризатор в волноводе вместе с облучателем:

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Разновидности самодельных деполяризаторов для С-Band.
Новое сообщениеДобавлено: 29 янв 2017, 21:55
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 21 мар 2016, 22:07
Сообщения: 202
Откуда: Кропоткин

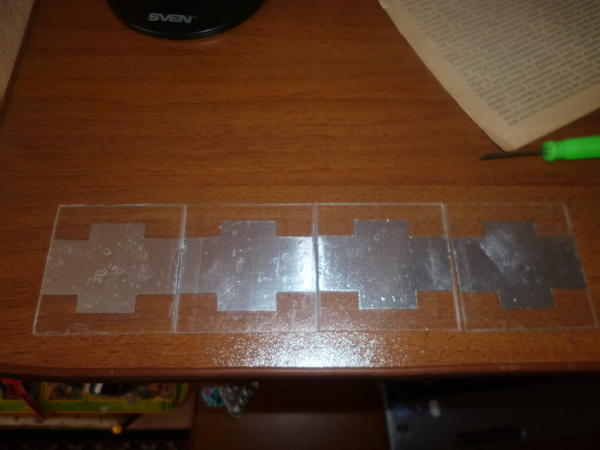

Вот мои образцы пластин.Вырезаю квадраты из орг стекла с помощью чертилки из победита-отлично и быстро режит сд футляр под линейку.Фольгу режим канцелярским ножом под заранее подготовленный трафарет.

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Разновидности самодельных деполяризаторов для С-Band.
Новое сообщениеДобавлено: 21 май 2017, 09:36
В сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1848
Откуда: Запад Украины
Хороший деполяризатор под внутренний диаметр волновода 60-57мм (в волноводах 61-63мм лучше будут работать кресты,но и они будут хуже работать в волноводах 60-57мм)
Изображение Изображение
Изображение Изображение

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Разновидности самодельных деполяризаторов для С-Band.
Новое сообщениеДобавлено: 07 июл 2017, 03:26
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 03 июл 2017, 10:17
Сообщения: 18
vitalik19 Приветствую!
Если на пластине 58х58 в процессе распила образовалось несколько царапин потертостей это не скажется на приеме, или очень важно идеально прозрачной сделать?
