 Заголовок сообщения: Модификация офсетного конвертера KU-Band под прямофокус.
Новое сообщениеДобавлено: 22 авг 2018, 23:31
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 494
Откуда: Днепр
Если с офсетными конвертерами KU-Band вопрос практически урегулирован, то под прямофокус ситуация совсем уж печальная.
В Украинских магазинах можно в лучшем случае купить фланцевый конвертер и на этом все. Поставками облучателей, а уж тем боле креплений ни кто себя не утруждает. :(
Все что удалось найти и то по космической цене

https://prom.ua/p56732065-obluchatel-pr ... -band.html

Но ни каких гарантий, что облучатель пойдет под конкретное зеркало Вам естественно ни кто не даст, да и как крепить изделие тоже Ваши проблемы :shock:

Для себя нашел довольно простой выход из положения


Раздеваем обычный "инверто-мультиконект" и спиливаем на наждаке внешний бортик вровень с волноводом.
После чего он в аккурат входит в пол-дюймовую трубу

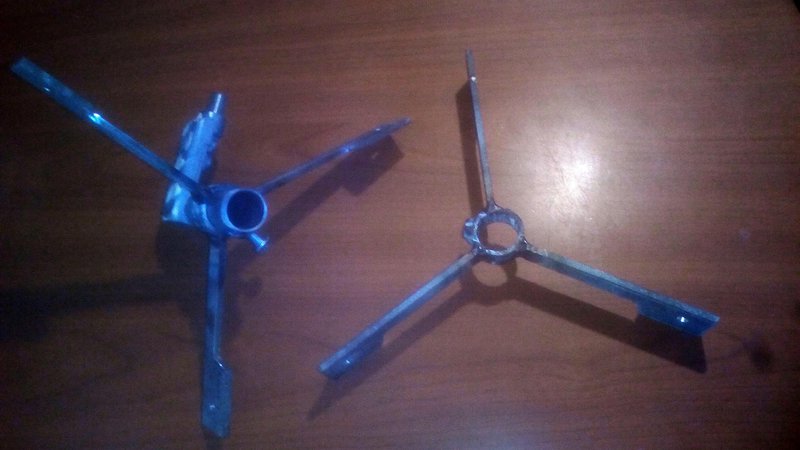

Варим крепление

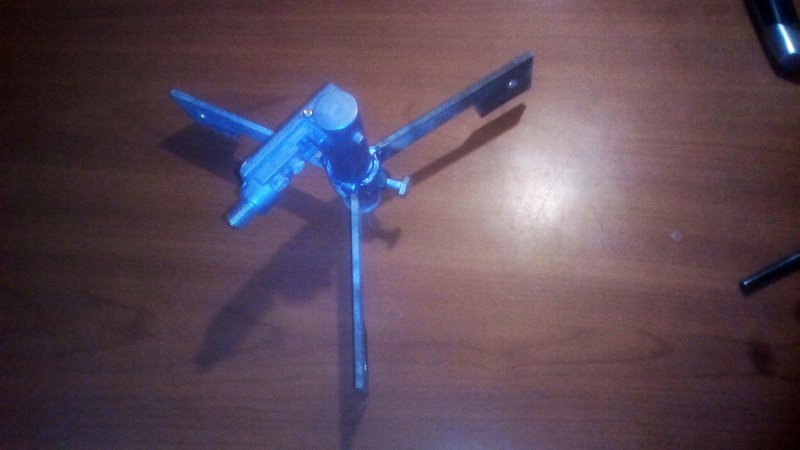

Спиливаем лишний пластик с кожуха

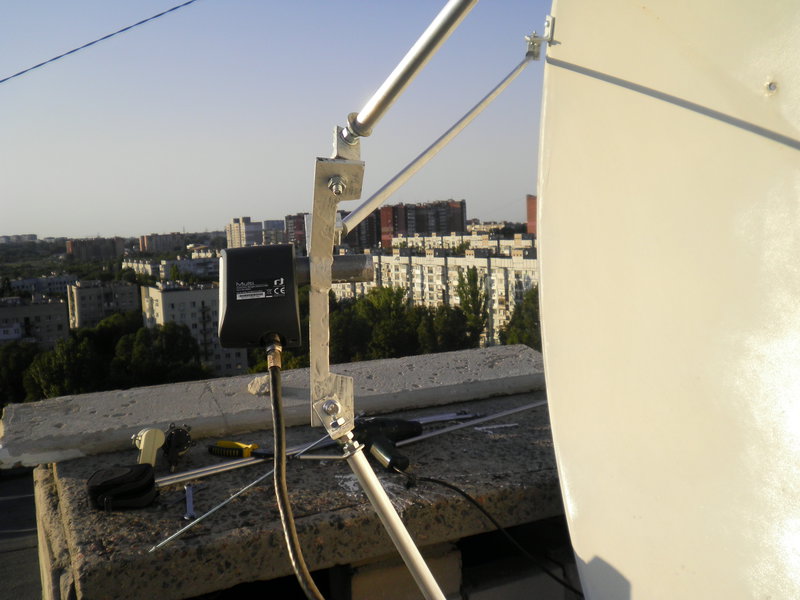

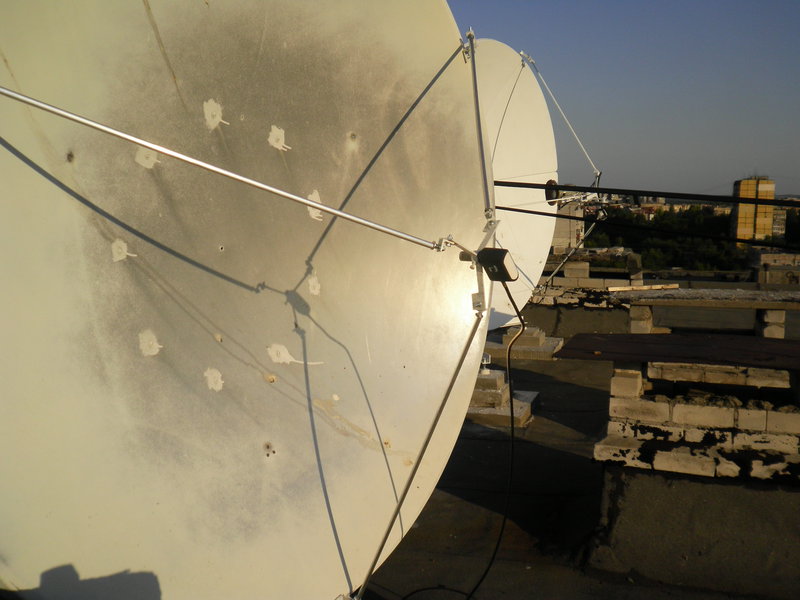

Ну и собственно изделие на живой антенне


Дальше нужно изготовить облучатель, но об этом уже в другой теме :)
