 Заголовок сообщения: Рупорный облучатель с расфазированной кромкой.
Новое сообщениеДобавлено: 12 апр 2018, 22:08
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 375
Откуда: Днепр

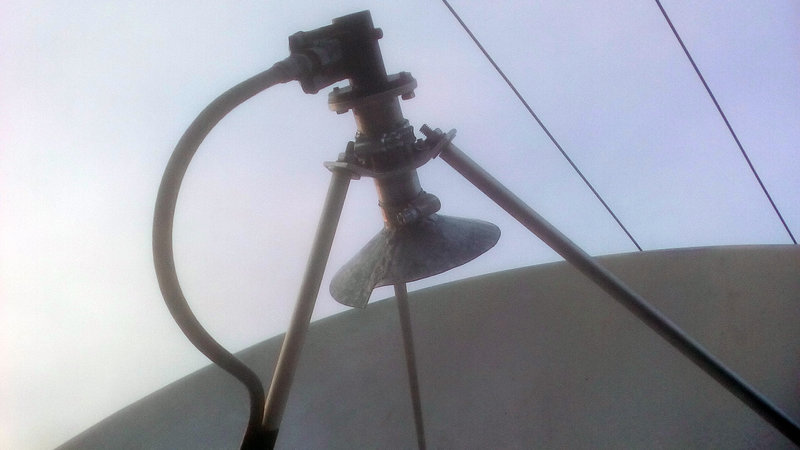

После неудачного эксперимента с "Днепровской" антенной решил опробовать изготовленный для нее облучатель

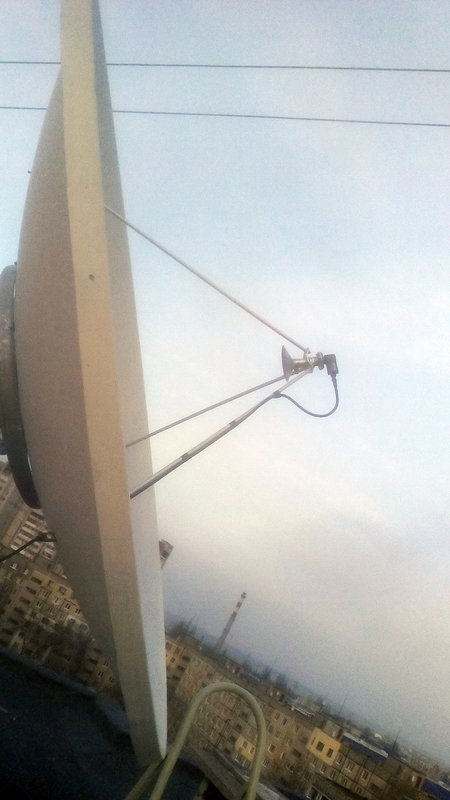

на прямофокусной Маво 180 см.

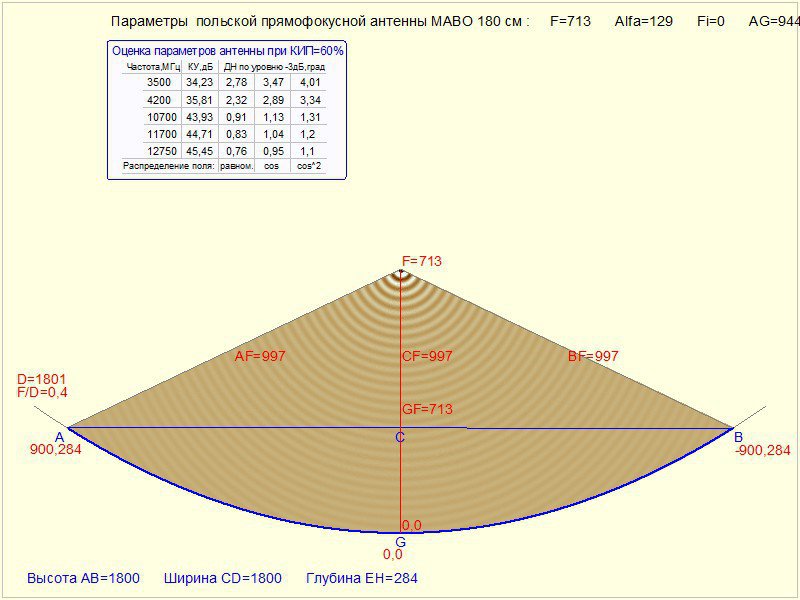

Понятно, что угол раскрыва "Днепровки" 120°, а Маво 130°


но не пропадать же добру :lol:

Забегая вперед скажу, что рупор сработал отлично!!!

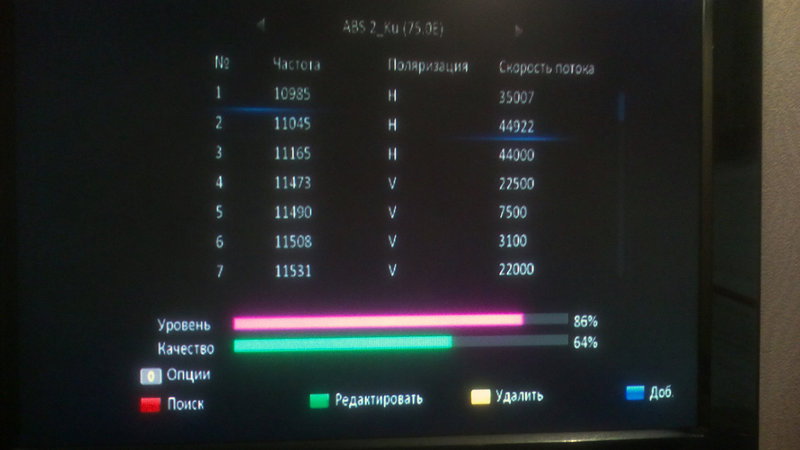

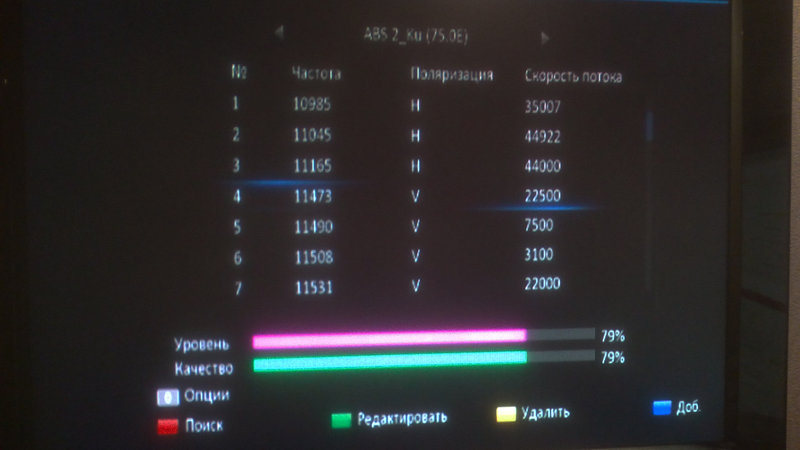

Прием забитых глушением транспондеров с ABS-2/2A 74.9°E


На "Днепровку" они практически не принимались!!!

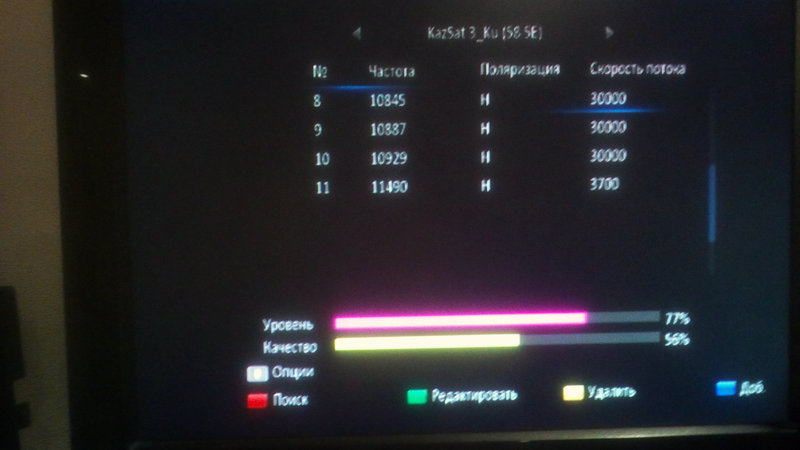

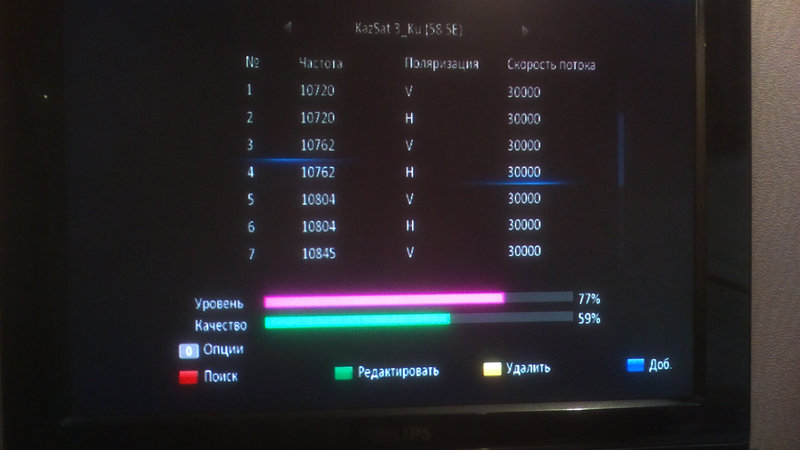

Прием KazSat 3 58.5°E


На "Днепровку" его не было видно совсем!!!
Hellas Sat 39.0°E откровенно слабоват


Но этот транспондер все равно принимается уверенно.

Ко всему выше сказанному могу добавить, что "дуга" настроена не идеально и до правки геометрии самого зеркала руки пока не дошли.
Да и, повторюсь, облучатель не от этой антенны.
Но не смотря ни на что экспериментом остался полностью доволен. Рупор, в моих глазах, был полностью реабилитирован и показал себя отлично.
Это касается прима слабых сигналов, и пораженных помехами частот.

Вопрос к Страннику имеет ли смысл изготовить рупор именно под эту антенну с ее 130° градусами раскрыва?
Улучшит ли это работу антенны, или можно оставить все и так?
К стати Вы опять оказались правы рупор работает наилучшим образом когда "носик" кромки смотрит вниз. :)

Могу под итожить, что бракованное зеркало не спасает ни какой облучатель, и на оборот с отличным и проверенным зеркалом этот рупор дает дополнительные бонусы к приему.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Рупорный облучатель с расфазированной кромкой.
Новое сообщениеДобавлено: 13 апр 2018, 14:13
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 11:42
Сообщения: 292
juka1868 , залейте припоем щели, которые показаны стрелками на фото, а затем надфилем приведите профиль перехода волновод-рупор к виду, который показан синей линией. кольцевую зону перехода пришлифуйте и отполируйте цыганской иглой - получите еще более лучшие результаты:

Цитата:
Рупор, в моих глазах, был полностью реабилитирован и показал себя отлично.
Это не рупор был реабилитирован, а его изготовитель ;)
Цитата:
имеет ли смысл изготовить рупор именно под эту антенну с ее 130° градусами раскрыва?
Улучшит ли это работу антенны, или можно оставить все и так?
Конечно, улучшит. Но вначале попробуйте сделать нормальный переход рупор-волновод на 120°-ом облучателе - для тренировки, так сказать

Успехов

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Рупорный облучатель с расфазированной кромкой.
Новое сообщениеДобавлено: 16 апр 2018, 20:13
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 375
Откуда: Днепр
Юрий, совершенно согласен со всем выше сказанным. Но как всегда есть подвох, рупор из оцинковки, а волновод алюминиевый, так что залить зазор между ними припоем вряд ли получится. Даже если и найду флюс для алюминия то спаивать их вместе нельзя так устанавливаются на антенну отдельно и собираются по месту.
Так что "миссия импосибле" :)
Вопрос в другом на схожем по тематике форуме:

http://sat-dx.club/viewtopic.php?f=124& ... 300#p23808

Вы изложили методику самостоятельного расчета Вашего фирменного рупора, и это здорово!!!
Но судя по количеству заданных по этой теме вопросов, как любят выражаться преподаватели "или всем все понятно, или на оборот ни кто ни чего не понял" :mrgreen:
У меня есть вопрос по этой части описания:

"Найдём радиус ОС, который больше Ro на 3 - 4 длины волны. Чем больше образующая конуса, тем лучше будут подавляться боковые лепестки ДН облучателя, а "перелив" за кромку параболического зеркала будет минимальным
ОС=22+26x4=126мм"

Что значит "26x4" ?
Для меня загадка :shock:

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Рупорный облучатель с расфазированной кромкой.
Новое сообщениеДобавлено: 16 апр 2018, 21:12
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 11:42
Сообщения: 292
juka1868 писал(а):
... рупор из оцинковки, а волновод алюминиевый, так что залить зазор между ними припоем вряд ли получится. Даже если и найду флюс для алюминия то спаивать их вместе нельзя так устанавливаются на антенну отдельно и собираются по месту.
Так что "миссия импосибле" :)
Я вам не говорил спаять оцинковку с волноводом, я рекомендовал устранить щели, неровности на рупоре. Делается это просто: на рупор напаивается припой "с запасом", а потом лишнее аккуратно спилить надфилем, зашлифовать и полирнуть. Для меня это не составляло труда ;)

Цитата:
ОС=22+26x4=126мм"
Что значит "26x4" ?
Для меня загадка :shock:
Средняя длина волны Ku диапазона 26мм

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Рупорный облучатель с расфазированной кромкой.
Новое сообщениеДобавлено: 16 апр 2018, 21:27
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 375
Откуда: Днепр
странник писал(а):
Я вам не говорил спаять оцинковку с волноводом, я рекомендовал устранить щели, неровности на рупоре. Делается это просто: на рупор напаивается припой "с запасом", а потом лишнее аккуратно спилить надфилем, зашлифовать и полирнуть. Для меня это не составляло труда ;)


Понял, спасибо за подсказку :)

странник писал(а):
Средняя длина волны Ku диапазона 26мм


Ясно, а что значит второе число 4, откуда оно взялось ?

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Рупорный облучатель с расфазированной кромкой.
Новое сообщениеДобавлено: 16 апр 2018, 22:45
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 11:42
Сообщения: 292
juka1868 писал(а):
странник писал(а):
Средняя длина волны Ku диапазона 26мм
Ясно, а что значит второе число 4, откуда оно взялось ?

Издеваетесь? Это ваша цитата?
juka1868 писал(а):
Вы изложили методику самостоятельного расчета Вашего фирменного рупора, и это здорово!!!
Но судя по количеству заданных по этой теме вопросов, как любят выражаться преподаватели "или всем все понятно, или на оборот ни кто ни чего не понял" :mrgreen:
У меня есть вопрос по этой части описания:

"Найдём радиус ОС, который больше Ro на 3 - 4 длины волны. Чем больше образующая конуса, тем лучше будут подавляться боковые лепестки ДН облучателя, а "перелив" за кромку параболического зеркала будет минимальным
ОС=22+26x4=126мм"

Что значит "26x4" ?
Для меня загадка :shock:

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Рупорный облучатель с расфазированной кромкой.
Новое сообщениеДобавлено: 16 апр 2018, 23:07
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 375
Откуда: Днепр
Да нет, не издеваюсь. С чего Вы взяли?
Мне понятно откуда взялись все числа из формулы:
ОС=22+26x4=126мм
кроме четверки.
Допустим я знаю расстояние от центра волновода до спиц крепления конвертера (с учетом угла раскрыва соответственно) и я хочу разобраться как правильно рассчитать радиус ОС.
Соответственно 26 это средняя длина волны Ku диапазона, как Вы сказали выше, 22 это внутренний радиус.
От куда же взялась четверка?
3 - 4 длины волны???

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Рупорный облучатель с расфазированной кромкой.
Новое сообщениеДобавлено: 17 апр 2018, 01:08
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 11:42
Сообщения: 292
juka1868 писал(а):
Да нет, не издеваюсь. С чего Вы взяли?
Мне понятно откуда взялись все числа из формулы:
ОС=22+26x4=126мм
кроме четверки.

... Соответственно 26 это средняя длина волны Ku диапазона, как Вы сказали выше, 22 это внутренний радиус.
От куда же взялась четверка?
3 - 4 длины волны???

juka1868 писал(а):
"Найдём радиус ОС, который больше Ro на 3 - 4 длины волны. Чем больше образующая конуса, тем лучше будут подавляться боковые лепестки ДН облучателя, а "перелив" за кромку параболического зеркала будет минимальным
ОС=22+26x4=126мм"

3х26<4х26 - с целью лучшего подавления боковых лепестков и уменьшения "перелива" за кромку зеркала выбирем наибольшее значение.
А почему не 5 или 6 или 7 ?
Если ножки конвертеродержателя позволяют, и вы не боитесь излишнего затенения зеркала - пробуйте 5, 6, 7 лямда :roll:

_________________
С уважением, Юрий Филатов (странник)


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Рупорный облучатель с расфазированной кромкой.
Новое сообщениеДобавлено: 17 апр 2018, 22:50
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 375
Откуда: Днепр
Вас понял. Спасибо за ответ.
:-D

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12w-90е Ку; Прямофокус МАВО 180 см дуга 40w-100е Ку; Прямофокус лепесковая 240 см дуга 40w-113е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113е-38е Си лин.; Офсет МАВО 180 см дуга 40w-60е Си круг. + Си лин. + Ку; Офсет МАВО 180 см дуга 113е-19е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100е-36е Ку; Triax TD-110 мотоподвес дуга 30w-100е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57e Си круг; СА-900 10e; СА-900 36e; СА-900 36e круг+42e; СА-900 45e; СА-900 53e; СА-900 55e+60e+48e; СА-900 56e круг; СА-900 85e; СА-1200 4w; СА-1200 5e; СА-1200 13e+9e+1w; СА-1200 19е+16е+26е; СА-1200 75е; СА-1200 28е+31e+24e; СА-1200 7е+1.9e; СА-1200 90е; Офсет МАВО 140 12w


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Рупорный облучатель с расфазированной кромкой.
Новое сообщениеДобавлено: 20 апр 2018, 20:57
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 375
Откуда: Днепр
Вооружившись теорией от Странника, решил сделать рупор с изломом образующей.
Конвертер использовал GI 211. Из личного опыта убедился в том, что он ни в чем не уступает Inverto Blak Ultra, но в отличии от последнего не перегружается при работе в условиях сильных помех.


Так как Юрий рекомендует горловину сильнорасфазированного рупора делать диаметром ~40мм, то срезал внешнее кольцо


Затем одел назад пластиковый кожух, который выполнен на защелках, так что не ломать ни затем клеить ни чего не надо :)


В инвертовское крепление конвертер стал как родной


Сделал раскрой на бумаге


За тем на привычной для меня оцинковке


Проверил собранный рупор картонным шаблоном


Закупорил волновод вспененным полипропиленом


Получилась такая конструкция


Как это все заработает покажет тестирование.
За выходные постараюсь обкатать :D
