 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 01 ноя 2018, 20:11
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 22 окт 2018, 14:49
Сообщения: 29
Откуда: Тихвин
Спрашивал в трех магазинах - никто не хочет отпиливать от 4 метров 10 см.
Смотрят, как на дурака)) А 16 трубы нет в Тихвине вообще, только под заказ.
Сейчас пытался выпилить пластину из футляра . Выпилил по шаблону с помощью жены, но получилось коряво и 56 на 57 мм((
В общем я понял, что мне проще заплатить за готовый комплект , чем пытаться его сделать своими кривыми руками и слепыми глазами)) + 3 трубы по 200-500 руб каждая
Все это сложно для меня , может потянет 53Е и со штатной пластиной без облучателя ?
Даже пластину крест невозможно обычным письмо переправить в Россию ? Трубки то со временем , где то надыбаю...


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 01 ноя 2018, 21:02
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 2432
Откуда: Запад Украины
Буквально скоро появится отдельно тема,где будут делаться под заказ в России все аналоги облучателей С-BAND (c пластинами КРЕСТ) под антенны с углом раскрыва 70гр и 90гр которые представлены у нас на форуме.
Все вопросы и заказы будут приниматься только у нас на форуме: memberlist.php?mode=viewprofile&u=241

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 19 мар 2019, 21:55
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 2432
Откуда: Запад Украины
Тест транспондеров Т2-MI

Сегодняшний приём на 110см 19.03.19

40°E - Express AM7 в С Band











Приём транспондеров Т2-MI идёт с хорошим запасом,так,что возможно принимать и при желании на 85см.

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 19 мар 2019, 22:16
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 2432
Откуда: Запад Украины

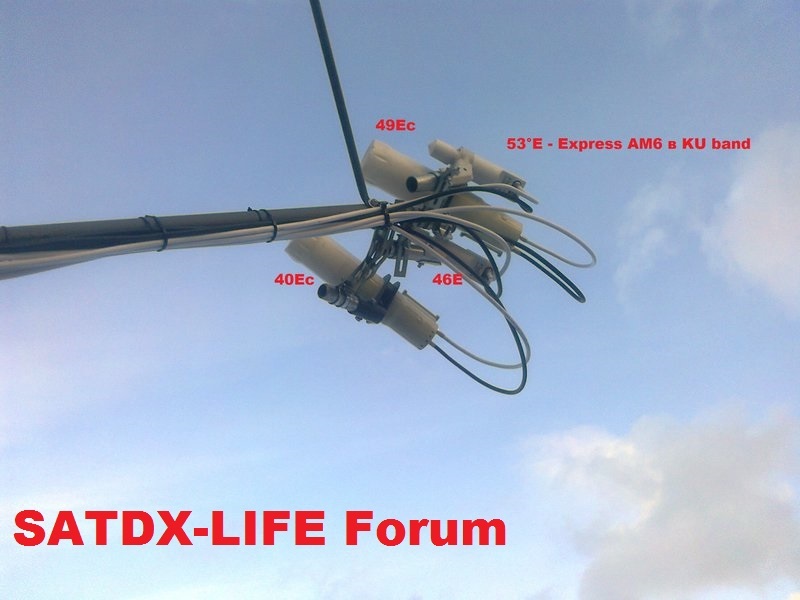

Тест транспондеров Т2-MI

Сегодняшний приём на 110см 19.03.19

53°E - Express AM6 в С band










_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 25 авг 2019, 15:11
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 18:57
Сообщения: 430
Откуда: Днепр

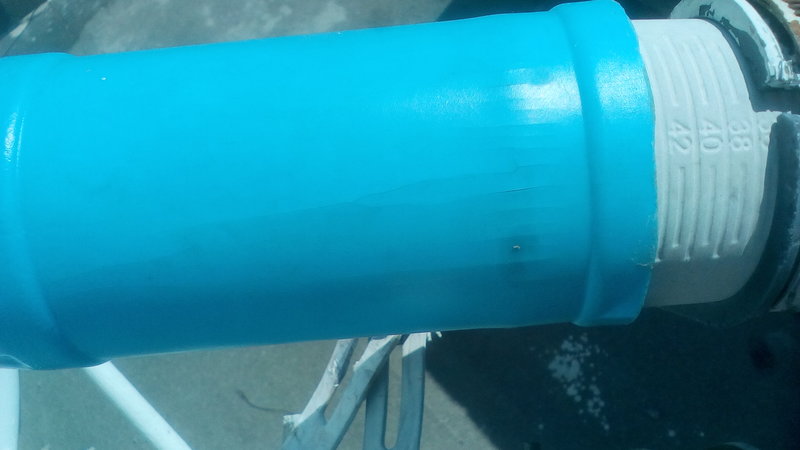

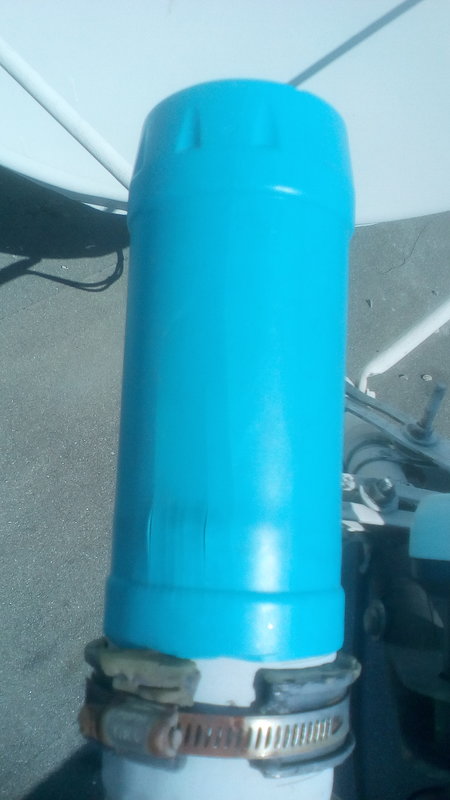

Помимо достижения рекордных уровней сигнала, не забываем и о безаварийной работе оборудования.




Меняем на зиму, убитые жарой и ультрафиолетом, колпаки облучателей на новые.

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12°w-90°е Ку; Прямофокус МАВО 180 см дуга 40°w-100°е Ку; Прямофокус лепесковая 240 см дуга 40°w-113°е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113°е-38°е Си лин.; Офсет МАВО 180 см дуга 40°w-60°е Си круг. + Си лин. + Ку; Офсет МАВО 140 см дуга 100°е-15w Ку; Офсет МАВО 180 см дуга 113°е-19°е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100°е-15°w Ку; Triax TD-110 мотоподвес дуга 30°w-100°е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57°e Си круг; СА-900 10°e; СА-900 36°e; СА-900 36°e круг+42°e; СА-900 45°e; СА-900 53°e; СА-900 55°e+60°e+48°e; СА-900 56°e круг; СА-900 85°e; СА-1200 4°w; СА-1200 13°e; СА-1200 5°e+9°e+1°w; СА-1200 19°е+16°е+26°е; СА-1200 75°е; СА-1200 28°е+31°e+24°e; СА-1200 7°е+1.9°e; СА-1200 90°е; Офсет Channel Master 240 см 39°e


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 25 авг 2019, 16:55
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 22 окт 2018, 14:49
Сообщения: 29
Откуда: Тихвин
Что купить из новинок в Пятерочке или Магните ?)))


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 26 авг 2019, 06:08
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 2432
Откуда: Запад Украины
Подходящее по диаметру и желательно белого цвета.
У нас вот такие продаются за копейки -цена около 8-ми гривен за шт и хватает на 2-3 года.


_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 24 ноя 2019, 19:11
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 25 июн 2018, 17:50
Сообщения: 142
Решил сделать облучатель, из-за того что нужно Си конвертор поставить близко к Ку. Китайский облучатель Си под офсет не подойдет, так как закроет Ку конвертер.

Что имеем в наличии
Труба с внутренним диаметром 16мм и внешним 25мм
Труба с внутренним диаметром 26мм и внешним 40мм
Труба с внутренним диаметром 40мм и внешним 50мм (нужно добавить муфту)
Труба с внутренним диаметром 40мм и внешним 63мм (плотно входит в волновод Си конвертора)

Что не имеем в наличии - труба с внешним диаметром 15мм и внутренним неизвестным диаметром.

Антенна чаннел мастер 2.4метра. Си конвертор 105е буду устанавливать мультифидом к текущему 108му



Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 24 ноя 2019, 20:15
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 2432
Откуда: Запад Украины
Привет.
Конечно абсолютно грамотно будет использовать на такой близкий мультифид диэлектрик для Си диапазона,так как в этом его привилегия!
В первую очередь должны быть полипропиленовые трубы без металлической прослойки.
Сам облучатель состоит из трёх труб с наружным размером это 15-я,25-я и 40-я.
В 40ю трубу(длинной 87мм) вставляется 25я труба(длинной 92мм),но не полностью а остатком 30мм(смотреть на фото).Также 15-я труба входит в 25ю,если используем в центре облучатель тогда она углубляется на 5мм в глубь,если используем в мультифиде,как в вашем случае тогда 15-я труба выходит из 25-й на 15мм наружу.Если в продаже нет 15 наружной трубы тогда её можно сделать самому.А это берём шариковую пасту и на неё наматываем заранее вырезанный рулон шириной 100мм из полиэтилена 200 микрон и сматываем нужную нам толщину а это будет примерно 15-16мм,где в конце обтягиваем скотчем,а также в неё заливаем простой магазинный китайский суперклей (быстрого схватывания).После моментного высыхания уже нашей твёрдой 15-й трубы обрезаем её по краям обычным ножовочным полотном где расчитываем её готовую длинну 90мм.Работает материал один в один как полипропилен -проверенно на тестах:
viewtopic.php?p=2952#p2952


В качестве держателя лучше всего использовать уплотнённый утеплитель для труб(изотап),это будет дешевле и лучше,чем использовать 63 трубу.Нарезается в ширину 45мм и в длинну 165мм и обтягивается скотчем.Расположение его на облучателе смотрите на рисунке или 7мм от края который входит в волновод.
Так как вы будете использовать линейный СИ диапазон -деполяризатор вам ненужен,главное правильно отстроить(смотрите видео на какую глубину входит сам облучатель с муфтой)) Также не забудьте использовать в качестве защиты колпак(он даёт также 1-3 %)



phpBB [youtube]


Перед тестами обязательно покажите,что у вас получилось и покажите как он у вас будет вставлен в волновод на конвертере.
И далее ждём результаты ваших тестов на антенне 2,4м в мультифиде!

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 24 ноя 2019, 21:13
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 25 июн 2018, 17:50
Сообщения: 142
Два вопроса.
1. Диаметр стержня шариковой пасты какой? (а то у нас тут и китай и турция и кого только нет, от 2 до 5мм).
2. Немного не понял куда заливать суперклей. В стержнь от пасты? Убрать стержнь и залить в образовавшееся отверстие?

Может взять вместо стержня какую-нибудь трубочку от кокаколы, залить туда суперклей для твердости и обматывать ее?

Пластину делать не буду :) У меня нет ни одного знакомого спутника с R и L поляризацией :)


Вернуться к началу
