 Заголовок сообщения: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 11 дек 2016, 10:32
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1912
Откуда: Запад Украины
Полипропиленовый облучатель С band для антенн 80-90 градусов (мабо,харьковский вариант 108см(CA-1.2) и тд..)





В это теме будем тестировать его на разных антеннах с размерами:60-108-164см и другие ....с углом расcкрыва 80-90 градусов,на разных спутниках.
При упорном желании его может сделать любой желающий и использовать для приема С band.















_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 18 дек 2016, 01:09
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1912
Откуда: Запад Украины
Прием спутника Yamal 202 at 49.0°E на Западе Украины на офсетную антенну SUPRAL 60см (60*67 см.) с углом раскрыва 90 градусов
http://www.supral.ru/p0204.html



(тест 17.12.2016)


Изображение Изображение
Изображение Изображение

После сканирования слепого поиска ресивер OPENBOX SX9 смог определить вот такие данные:

Несмотря на то ,что газкомовский пакет 3743 ресивер определил,но немного не хватило до лока:
Для стабильной картинки по ресиверу опен 820 не хватило 7%,хотя я помню времена когда этот транспондер принимался без запаса на 60см...

Вообщем в реалее принялось три транспондера





_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 18 дек 2016, 13:28
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1912
Откуда: Запад Украины
Прием спутника Express-AM7 @ 40° East на Западе Украины на офсетную антенну SUPRAL 60см (60*67 см.) с углом раскрыва 90 градусов
http://www.supral.ru/p0204.html



(тест 17.12.2016)

Изображение Изображение
Изображение Изображение
Изображение Изображение


Данные сняты с ресивера OPENBOX SX9











_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 18 дек 2016, 17:32
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1912
Откуда: Запад Украины
Прием спутника Yamal 202 at 49.0°E на Западе Украины на офсетную антенну "Вариант" СА-1200 (108*118 см.) -которая работает на свой горизонтальный размер это-108 см. с углом раскрыва 80 градусов
http://www.variant.kharkov.com/product/sa-1200



(тест 17.12.2016)

Изображение Изображение

Данные сняты с ресивера OPENBOX SX9:
На 108см принялись вот такие транспондеры:
В течении дня многие трансподеры меняют свои данные %,бывает так ,что значительно поднимаются и также и уменьшаются

















_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 18 дек 2016, 19:37
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 17 окт 2015, 06:46
Сообщения: 10
vitalik19 а можете проверить пож что покажет триакс 110 на спутниках...

_________________
U2C Denys H.265


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 18 дек 2016, 19:40
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1912
Откуда: Запад Украины
Прием спутника Express-AM7 @ 40° East на Западе Украины на офсетную антенну "Вариант" СА-1200 (108*118 см.) -которая работает на свой горизонтальный размер это-108 см. с углом раскрыва 80 градусов
http://www.variant.kharkov.com/product/sa-1200



(тест 17.12.2016)

Изображение Изображение Изображение

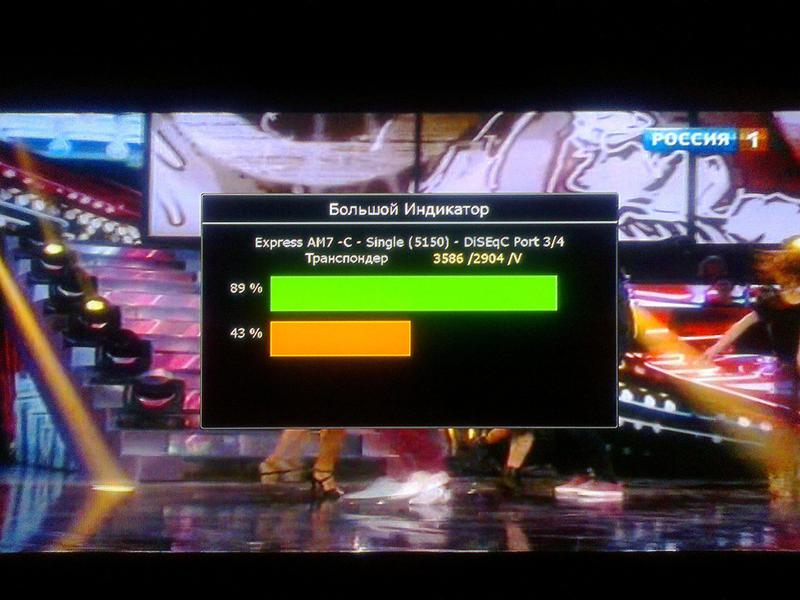

На настроечном Опене 820-м видно один из самых сильных трансподеров

и один из самых слабых это ОРТ планета



Прием на харьковскую антенну "Вариант" 108см:
Данные сняты с ресивера OPENBOX SX9












_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 18 дек 2016, 20:02
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1912
Откуда: Запад Украины
ayserg писал(а):
vitalik19 а можете проверить пож что покажет триакс 110 на спутниках...

Триакс TD110 с размерами: (100*110) антенна по горизонтали ровно один метр,соответственно будет работать как 100см. Тоесть харьковский вариант 108см покажет лучшие данные %.
В наличии у меня есть Triax TD110 и на ней со временем сделаем тесты.

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 18 дек 2016, 20:16
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 17 окт 2015, 06:46
Сообщения: 10
спс..жду с нетерпением тестов...

_________________
U2C Denys H.265


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 24 дек 2016, 22:26
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1912
Откуда: Запад Украины
Прием спутника Express AM6 at 53.0°E на Западе Украины на офсетную антенну "Вариант" СА-1200 (108*118 см.) -которая работает на свой горизонтальный размер это-108 см. с углом раскрыва 80 градусов
http://www.variant.kharkov.com/product/sa-1200




(тест 24.12.2016)

Сам спутник на сегодняшний день на Западе Украины можно принимать от 90см без запаса

Изображение Изображение
Изображение Изображение
Изображение Изображение
Изображение Изображение





Прием Express AM6 at 53.0°E на харьковскую антенну "Вариант" 108см:
Данные сняты с ресивера OPENBOX SX9






У меня в системе каскада этот спутник 53.0°E настроен на аналогичной антенне 108см в мультифиде при центре 60Е:
viewtopic.php?p=2675#p2675

Изображение Изображение

Решил сравнить транспондер 3675:

53Ес в мультефиде при центре 60Ена антенне 108см:


и в центре :


_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 80-90 градусов
Новое сообщениеДобавлено: 31 дек 2016, 01:55
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1912
Откуда: Запад Украины
Прием спутника Yamal 401 at 90.0°E на Западе Украины на офсетную антенну "Вариант" СА-1200 (108*118 см.) -которая работает на свой горизонтальный размер это-108 см. с углом раскрыва 80 градусов
http://www.variant.kharkov.com/product/sa-1200


(тест 30.12.2016)


Изображение Изображение
Изображение Изображение
Изображение Изображение

Несколько транспондеров с настроечного опенбокса 820-го

В моем регионе на 108см транспондер-3617 Яр-сале в основном 14-15%,а стабильная картинка начинает с 19%


Данные сняты с ресивера OPENBOX SX9

















_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение
