 Заголовок сообщения: Полипропиленовый облучатель С band для антенн 70 градусов.
Новое сообщениеДобавлено: 11 дек 2016, 00:06
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1677
Откуда: Запад Украины

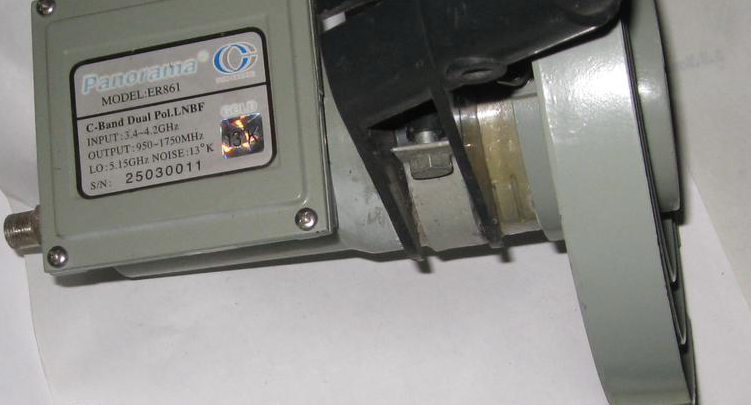

Полипропиленовый облучатель С band для антенн 70 градусов.(Триакс,Вариант и другие...)









В это теме будем тестировать его на разных антеннах с размерами:60-80-85-100см и другие ....с углом раскрыва 70 градусов,на разных спутниках.
При упорном желании его может сделать любой желающий и использовать для приема С band.











_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 70 градусов.
Новое сообщениеДобавлено: 13 дек 2016, 23:04
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1677
Откуда: Запад Украины
Прием спутника Express-AM7 @ 40° East на Западе Украины на офсетную антенну "Вариант" 60см (60*65 см.) с углом раскрыва 70 градусов
http://www.variant.kharkov.com/product/sa-600



(тест 13.12.2016)



Изображение Изображение Изображение Изображение




Данные сняты с ресивера OPENBOX SX9:
На 60см принялись все транспондеры,кроме ОРТ планета ( 3743 R )так как самый слабый транс
T2-MI транспондеры не проверял












_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 70 градусов.
Новое сообщениеДобавлено: 13 дек 2016, 23:58
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1677
Откуда: Запад Украины
Прием спутника Yamal 401 @ 90° East на Западе Украины на офсетную антенну "Вариант" 60см (60*65 см.) с углом раскрыва 70 градусов
http://www.variant.kharkov.com/product/sa-600




(тест 13.12.2016)


Изображение Изображение Изображение Изображение



Данные сняты с ресивера OPENBOX SX9:
На 60см принялось три транспондера это:
1.3603 R 3300 3/4 -7%
2.3901 L 2540 3/4 -1%
3.3613 L 4285 3/4 -1%


_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 70 градусов.
Новое сообщениеДобавлено: 14 дек 2016, 22:08
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1677
Откуда: Запад Украины
Прием спутника Yamal 202 at 49.0°E на Западе Украины на офсетную антенну "Вариант" 80см (80*85 см.) с углом раскрыва 70 градусов
http://www.variant.kharkov.com/product/sa-900


(тест 13.12.2016)
Изображение Изображение

Данные сняты с ресивера OPENBOX SX9:
На 80см принялись вот такие транспондеры:











_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 70 градусов.
Новое сообщениеДобавлено: 14 дек 2016, 22:48
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1677
Откуда: Запад Украины
Прием спутника Yamal 401 @ 90° East на Западе Украины на офсетную антенну "Вариант" 80см (80*85 см.) с углом раскрыва 70 градусов
http://www.variant.kharkov.com/product/sa-900



(тест 13.12.2016)


Изображение Изображение
Изображение Изображение

Данные сняты с ресивера OPENBOX SX9:
На 80см принялись вот такие транспондеры:













_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 70 градусов.
Новое сообщениеДобавлено: 14 дек 2016, 23:48
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1677
Откуда: Запад Украины

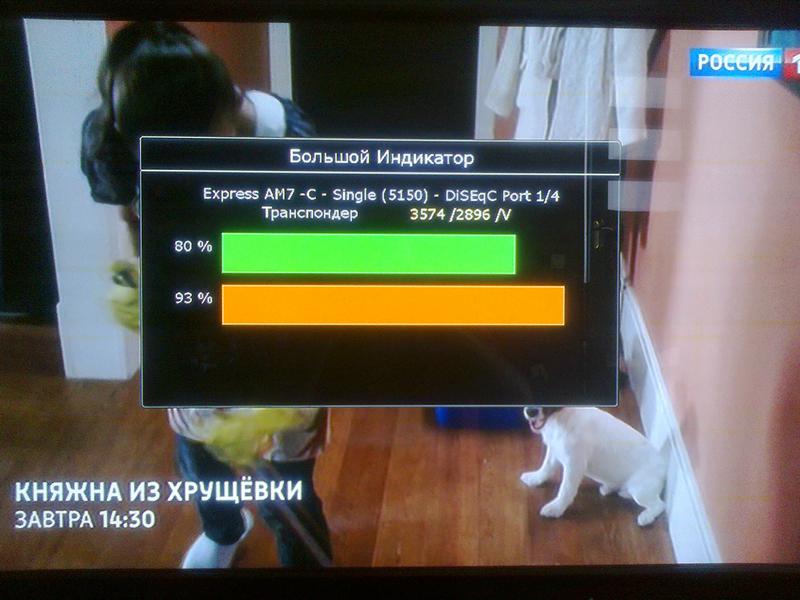

Прием спутника Express-AM7 @ 40° East на Западе Украины на офсетную антенну "Вариант" 80см (80*85 см.) с углом раскрыва 70 градусов
http://www.variant.kharkov.com/product/sa-900


(тест 13.12.2016)
Изображение Изображение
Изображение Изображение






Данные сняты с ресивера OPENBOX SX9:
На 80см принялись все транспондеры включая слабый транспондер ОРТ Планета:












_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 70 градусов.
Новое сообщениеДобавлено: 15 дек 2016, 18:27
Не в сети
Sat-Модератор DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 24 ноя 2015, 10:26
Сообщения: 582
Откуда: Беларусь.Минская область
Виталий,отличная проделанная работа с новым облучателем.
Небольшая самоделка с трубок и принимаем С диапазон с повышенным сигналом.
Пора и мне приступить к работе с новым облучателем на своей =Панораме=.


_________________
Openbox X-820 DisegC 4х1-1.1 Харьков-0,9м-4w-0.8w-4.8е/F/-13e 1.2м-7е-13е-16е-19.2е/F/-23.5е-28.2е-31,5e-36е 1,2м-46е-53е-55е-57е/F/-60e 1,2м-75е-86,5e-/F/-90е 1.2м-90е/F/
Мотор-ант.1.1м-Openbox SX6 HD -сп.95е-40,5w. SONY KDL-42W817B


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 70 градусов.
Новое сообщениеДобавлено: 11 авг 2017, 22:26
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1677
Откуда: Запад Украины
Прием спутника Express-AM7 @ 40° East на Западе Украины на офсетную антенну TRIAX TD110- которая работает на свой горизонтальный размер это 100см (100*110 см.) с углом раскрыва 70 градусов




(тест 11.08.2017)



















_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 70 градусов.
Новое сообщениеДобавлено: 11 авг 2017, 23:05
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1677
Откуда: Запад Украины
Прием спутника Yamal 202 at 49.0° East на Западе Украины на офсетную антенну TRIAX TD110- которая работает на свой горизонтальный размер это 100см (100*110 см.) с углом раскрыва 70 градусов

Изображение Изображение


(тест 11.08.2017)














_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(90),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),57Е(110),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-5шт,240см-2шт,250см-2шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Полипропиленовый облучатель С band для антенн 70 градусов.
Новое сообщениеДобавлено: 11 авг 2017, 23:39
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 1677
Откуда: Запад Украины
Прием спутника Express AM6 at 53.0°E на Западе Украины на офсетную антенну TRIAX TD110- которая работает на свой горизонтальный размер это 100см (100*110 см.) с углом раскрыва 70 градусов

Изображение Изображение

(тест 11.08.2017)
