 Заголовок сообщения: Re: Рупорный облучатель с расфазированной кромкой.
Новое сообщениеДобавлено: 29 июн 2019, 23:23
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 424
Откуда: Днепр
pilot.in.kg писал(а):
Латуни мало осталось.
Для теста сделал на 3 длины волны


Ну это не смертельно. Думаю Вы не много от этого потеряли :)
Очень интересно, какой результат от применения рупора у Вас получился?

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12°w-90°е Ку; Прямофокус МАВО 180 см дуга 40°w-100°е Ку; Прямофокус лепесковая 240 см дуга 40°w-113°е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113°е-38°е Си лин.; Офсет МАВО 180 см дуга 40°w-60°е Си круг. + Си лин. + Ку; Офсет МАВО 140 см дуга 100°е-15w Ку; Офсет МАВО 180 см дуга 113°е-19°е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100°е-15°w Ку; Triax TD-110 мотоподвес дуга 30°w-100°е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57°e Си круг; СА-900 10°e; СА-900 36°e; СА-900 36°e круг+42°e; СА-900 45°e; СА-900 53°e; СА-900 55°e+60°e+48°e; СА-900 56°e круг; СА-900 85°e; СА-1200 4°w; СА-1200 13°e; СА-1200 5°e+9°e+1°w; СА-1200 19°е+16°е+26°е; СА-1200 75°е; СА-1200 28°е+31°e+24°e; СА-1200 7°е+1.9°e; СА-1200 90°е; Офсет Channel Master 240 см 39°e


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Рупорный облучатель с расфазированной кромкой.
Новое сообщениеДобавлено: 01 июл 2019, 22:03
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 25 июн 2018, 18:50
Сообщения: 127
До половины децибела на некоторых транспондерах, чего хватает, чтобы ночью из-за ежедневного ночного уменьшения сигнала, лок не падал.
Если зуб выставлять в разные положения, то можно добиться на самом сильном траспондере - 12дб снр, чего никогда не было.
Завтра продолжу тесты.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Рупорный облучатель с расфазированной кромкой.
Новое сообщениеДобавлено: 01 окт 2019, 22:02
Не в сети
Sat-DX-TEX-Модератор
Аватара пользователя

Зарегистрирован: 24 июл 2017, 19:57
Сообщения: 424
Откуда: Днепр
Взамен "колхозного" устройства для борьбы с помехами

viewtopic.php?f=1&t=2133

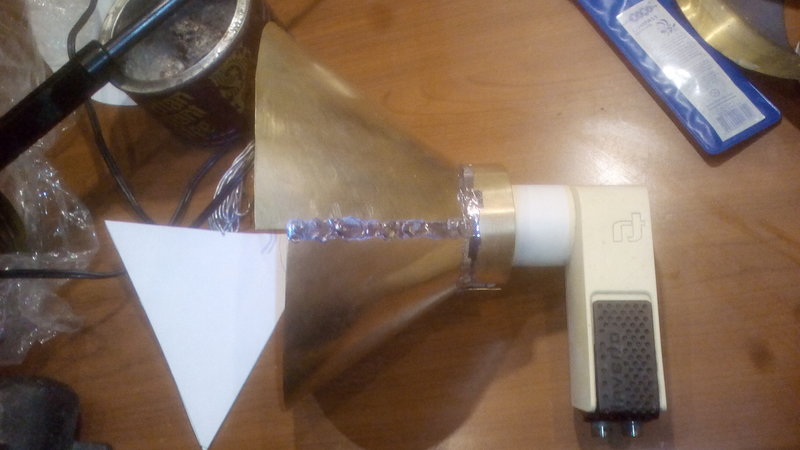

Был изготовлен нормальный рупор

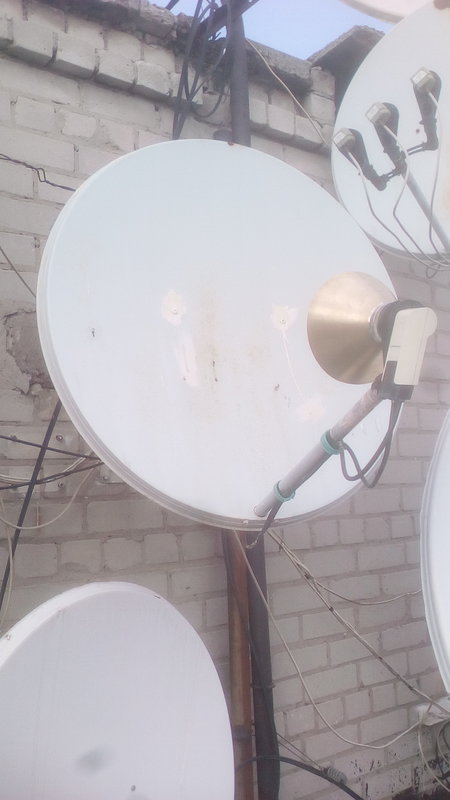

и установлен на антенну



Мега результата не получил, но все же при приеме:
Intelsat38 45.1°е транспондера 11555 V 30000
с экраном "денис" давал 87 - 92 % шкалы качества, а с рупором 90 - 93 %

_________________
U2C Denys H.265,UClan Denys H265 PRO Combo, vu+ solo, sat-integral s-1227 hd heavy metal, orton 9500 hd, openbox 730.
Поворотные антенны: Прямофокус ДМЗ 180 см дуга 12°w-90°е Ку; Прямофокус МАВО 180 см дуга 40°w-100°е Ку; Прямофокус лепесковая 240 см дуга 40°w-113°е Си круг. + Си лин. + Ку; Прямофокус МАВО 180 см дуга 113°е-38°е Си лин.; Офсет МАВО 180 см дуга 40°w-60°е Си круг. + Си лин. + Ку; Офсет МАВО 140 см дуга 100°е-15w Ку; Офсет МАВО 180 см дуга 113°е-19°е Си круг. + Си лин. + Ку; Офсет СА-1600 дуга 100°е-15°w Ку; Triax TD-110 мотоподвес дуга 30°w-100°е Ку
Стационарные антенны: Прямофокус лепесковая 180 см 57°e Си круг; СА-900 10°e; СА-900 36°e; СА-900 36°e круг+42°e; СА-900 45°e; СА-900 53°e; СА-900 55°e+60°e+48°e; СА-900 56°e круг; СА-900 85°e; СА-1200 4°w; СА-1200 13°e; СА-1200 5°e+9°e+1°w; СА-1200 19°е+16°е+26°е; СА-1200 75°е; СА-1200 28°е+31°e+24°e; СА-1200 7°е+1.9°e; СА-1200 90°е; Офсет Channel Master 240 см 39°e


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Рупорный облучатель с расфазированной кромкой.
Новое сообщениеДобавлено: 02 окт 2019, 00:56
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 27 сен 2015, 11:42
Сообщения: 343
juka1868 писал(а):
Взамен "колхозного" устройства для борьбы с помехами

viewtopic.php?f=1&t=2133

Был изготовлен нормальный рупор


То, что изображено на фото и названо "нормальным рупором" не является "Рупорным облучателем с расфазированной кромкой".

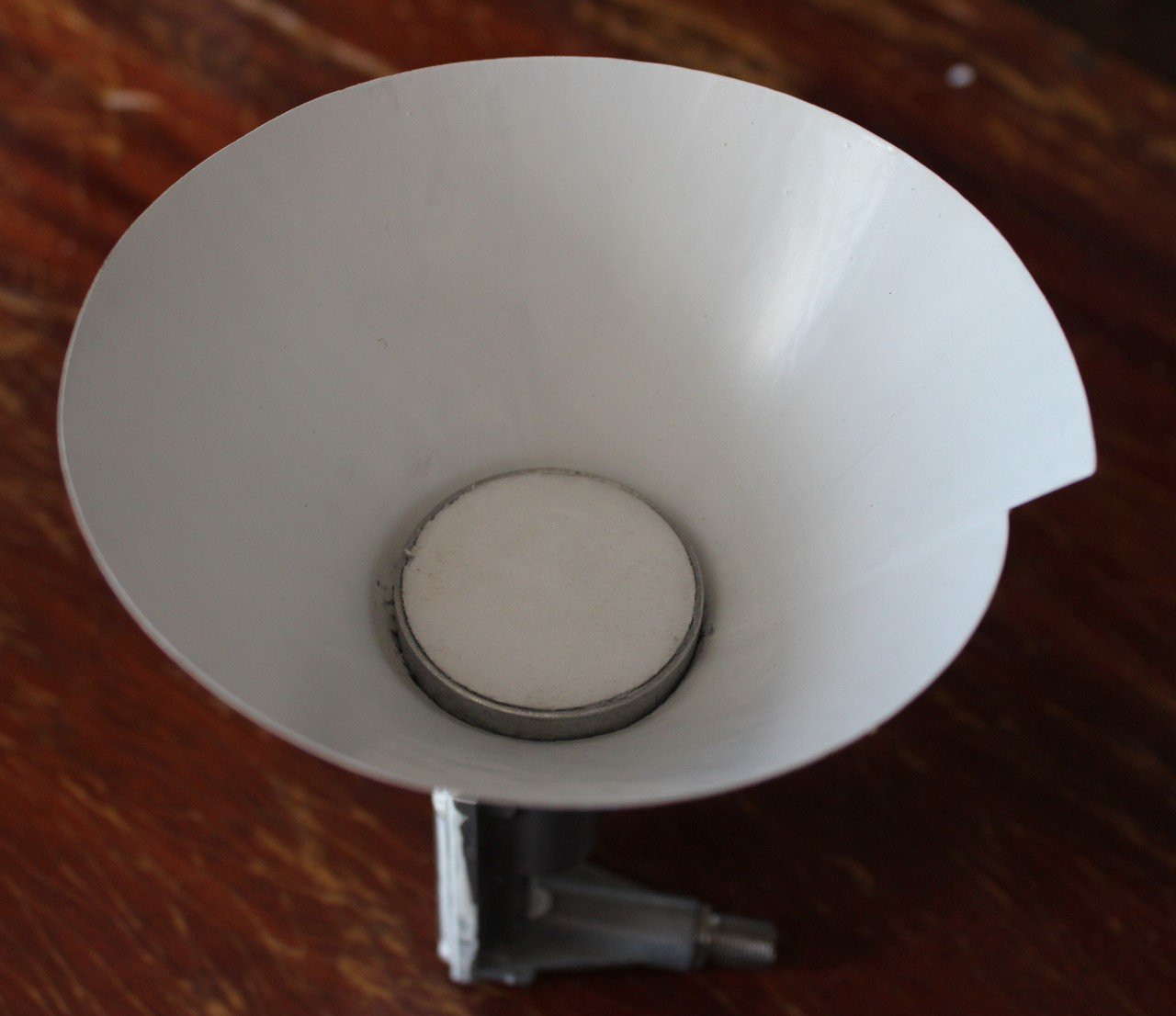

Это бленда конической формы, которая когда-то была предложена мной для тех, у которых есть единственный LNB, проблемы с помехами приёму и нет возможности сделать полноценный рупорный облучатель с расфазированной кромкой.
Её вы можете видеть на фотографии трёхлетней давности:


"Мега результатов" я никому не обещал, но улучшение приёма продемонстрировал практически.

Прекрасно понимаю, что все люди занятые, и следить за моими публикациями по совершенствованию рупорного облучателя с расфазированной кромкой у них то ли времени, то ли желания нет... :cry:
Но для тех, кто массово штампует девайсы устаревшей конструкции, сообщу, что прибавку в 2-3дБ я получил при ином способе возбуждения рупора и другом среднем радиусе его образующей.
Так что показанный выше девайс у меня язык не поворачивается назвать "нормальным рупором" , а тем более "Рупорным облучателем с расфазированной кромкой".

juka1868 писал(а):
С расчетами конечно же помогу. А вот конвертер лучше не ковыряйте, я бы точно не стал :)
Пусть останется с заводской герметизацией. Сомневаюсь, что раздевание даст хоть какой то прирост, за то рискуете потерять конвертер.
За осень-зиму, так точно :(
Сомнение вещь полезная, но менее полезная, чем практический опыт ;)

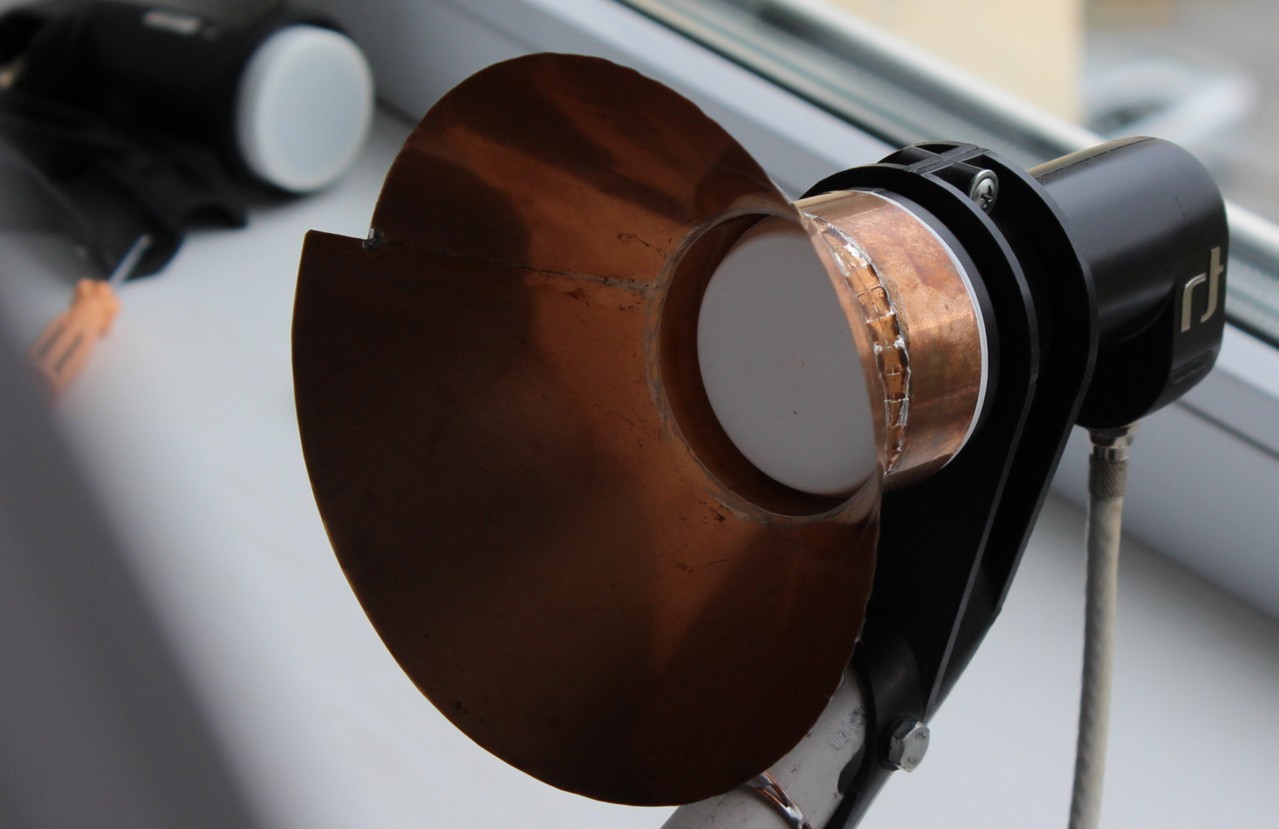

"Раздетый" и обпиленный LNB, который дал указанную выше прибавку и два года вертелся на мотоподвесе, а сейчас стоит на стационарной антенне



показывает правильность моих технических решений 8-)

Успехов в развитии созданной вами темы

_________________
С уважением, Юрий Филатов (странник)
