 Заголовок сообщения: Модификация IBU под фланец
Новое сообщениеДобавлено: 27 авг 2019, 11:02
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 25 июн 2018, 17:50
Сообщения: 143
Здравствуйте.
Нужен совет.
В связи с тем, что фланцевые конверторы, что инверто, что инваком обладают значительно худшими
характеристиками, чем inverto black ultra single, стал вопрос о его модификации под фланец.

Варианты модификации можно посмотреть тут https://www.satellites.co.uk/forums/thr ... on.127315/

Пример изготовленного фланца от rimantss


Вложения:
IMG-20190227-181659-Large.jpg [ 93.59 Кб | Просмотров: 712 ]
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Модификация IBU под фланец
Новое сообщениеДобавлено: 27 авг 2019, 11:11
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 25 июн 2018, 17:50
Сообщения: 143
Так как свободного сингла под рукой не было, взял на фото инверто квад.
Вопросы первый. На каком расстоянии спиливать облучатель на конвертере (какой длины оставлять волновод) для размещения фланца?
Учитывать ли, длину волновода в облучателе?


Вложения:
20190827_142427.jpg [ 74.29 Кб | Просмотров: 711 ]
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Модификация IBU под фланец
Новое сообщениеДобавлено: 27 авг 2019, 11:36
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 25 июн 2018, 17:50
Сообщения: 143
Вопрос второй. Как вчислить расстояние плавного перехода с волновода inverto black ultra single на волновод рупора.
Например диаметр волновода в рупоре проделина - 19мм,
А у облучателя "подольск" - 18,5мм.

Вот тут https://www.golden-forum.com/viewtopic.php?f=27&t=37812
вышли из положения следующим образом.
Оставили полностью волновод у inverto black ultra (обпилив облучатель). Затем отрезали полностью
волновод у рупора, подогнав размер отверстия соединения облучателя с волноводом под размер волновода
inverto black ultra


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Модификация IBU под фланец
Новое сообщениеДобавлено: 27 авг 2019, 21:37
Не в сети
Администратор satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 01 май 2015, 21:05
Сообщения: 2528
Откуда: Запад Украины
Конечно мне кажется здесь не обойтись без метода тыка учитывая изначально длинный волновод,хоть и придётся возможно и в худшем случае убить конвертер,но за то будете по факту лично знать эту практику.
У самого есть желание сделать из кругового конвертера фланцевый!

_________________
OPENBOX SX9/T2,U2C Denys H.265,UClan Denys H265 PRO Combo
Panasonic 42 (Plazma)
43Wc(200),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),260(поворотка).
В запасе:120см-3шт,140см-2шт,150см-1шт,180см-7шт,240см-3шт,250см-2шт,320см-1шт,370см-1шт,400см-1шт,420см-1шт...
IP-Slingbox: -DXers port- для истинных ...
Облучатели Си диапазона:на Украине


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Модификация IBU под фланец
Новое сообщениеДобавлено: 28 авг 2019, 11:20
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 25 июн 2018, 17:50
Сообщения: 143
Сделать сьемный фланец и укорачивать волновод у ibu отрезая дольки - не очень что-то вариант.
Скорее всего длина волновода как то кратна средней длины волны Ку-диапазона.
В этом разбирается странник, может быть он сможет помочь?


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Модификация IBU под фланец
Новое сообщениеДобавлено: 03 сен 2019, 12:46
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 янв 2017, 15:39
Сообщения: 184
Есть тут у меня один IBU с опиленным облучателем (адаптирован к облучателю двухзеркальной антенны), но это не суть. А факт в том что нету там никакого изначально длинного волновода, который мог бы быть использован для дополнительного отпиливания. Изображение Всего то там ~13мм есть, но из этих 13мм надо оставить каких 7-10мм для установки фланца, то есть останется всего 3-6мм для экспериментов. Другой вариант (так как я сейчас установил фланец, это оставить часть первого кольца от оригинального облучателя. В этом случае на отпил остается всего миллиметра 3 для экспериментов. И, к тому же надо будет внутрь кольца установить дополнительное кольцо и не факт что установка такого колечка благоприятно скажется на приеме, так как появится дополнительное сочленение волновода. Изображение Изображение
Если диаметр волновода кнвертора будет отличным от диаметра волновода облучателя на каких 0.5мм, то, думаю, обыкновенной разверткой можно будет подогнать диаметры чтобы не было ступеньки.
По любому, это чисто практически. Уверен что более грамотные юзеры могли бы и не согласиться и, более того, даже сказать что такое решение не подойдет и так делать нельзя.


Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Модификация IBU под фланец
Новое сообщениеДобавлено: 23 сен 2019, 21:34
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 25 июн 2018, 17:50
Сообщения: 143
Буду тестировать.

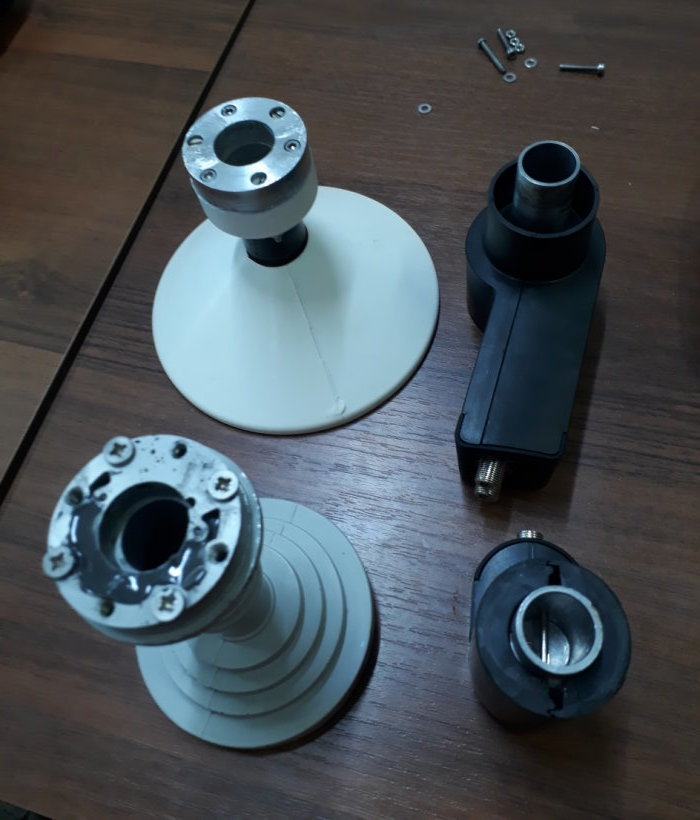

Оригинальный облучатель от чаннел мастера и проделина.



Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Модификация IBU под фланец
Новое сообщениеДобавлено: 24 сен 2019, 14:02
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 25 июн 2018, 17:50
Сообщения: 143

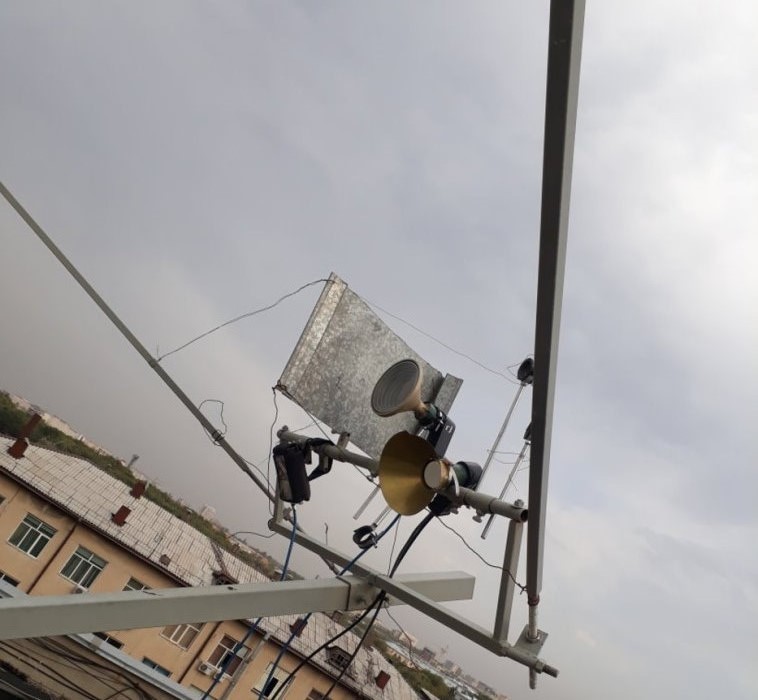

Сегодня провел тесты IBU Twin, модифицированным под фланец.
Облучатель использовал 39* Prodelin 0800-1375.
Сравнения проводились, с немодифицированным IBU Twin, на который был надет сверху рупор с расфазированной кромкой.

Результаты: С оригинальным облучателем увеличился SNR на транспондере 11484H на 0.4 дбм.
Но потерял почти 1дбм на "пораженном" транспондере 11050H, т.е. после 8 вечера он скорее всего перестанет лочиться.

Вывод, оригинальный облучатель стоит денег. Фланец нужно пилить на токарном станке.
А с рупором с расфазированной кромкой (если его еще аккуратно вырезать и надеть на "раздетый" облучатель) - можно
получить довольно приемлимый результат. Из вложений будут только расходы на кусок латуни и сантехнический хомут.




Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Модификация IBU под фланец
Новое сообщениеДобавлено: 30 окт 2019, 19:48
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 25 июн 2018, 17:50
Сообщения: 143
Но если помех в вашем районе на Ку диапазоне, то можно смело пилить.
Результат будет лучше, чем если будете использовать PLL LNB. Ну и соответственно дешевле.


Вложения:
IMG_20191030_185254 (Large).jpg
IMG_20191030_185254 (Large).jpg [ 106.53 Кб | Просмотров: 193 ]
IMG_20191030_185239 (Large).jpg
IMG_20191030_185239 (Large).jpg [ 104.8 Кб | Просмотров: 193 ]
Вернуться к началу
 Профиль Отправить личное сообщение

 Заголовок сообщения: Re: Модификация IBU под фланец
Новое сообщениеДобавлено: 30 окт 2019, 21:28
Не в сети
Участник DX клуба satdx.2ua.in.ua
Аватара пользователя

Зарегистрирован: 14 янв 2017, 15:39
Сообщения: 184
По такому же принципу, на этих же и головках можно устанавливать облучатели для прямофокусов.
Изображение Изображение
За эталон размера диаметра волновода головки = внутреннему диаметру облучателя предлагаю принять 21.5мм так как такой размер можно получить без токарных работ на головке Inverto Black Ultra Single.
